Lucht-naar-water warmtepomp
Inhoudsopgave

Advertenties

Voorbeelden van toepassingen

• Onderstaande toepassingsvoorbeelden zijn louter ter illustratie .
• Wanneer het lucht-naar-water warmtepompsysteem van SAMSUNG wordt gebruikt in combinatie met een andere
WAARSCHUWING
warmtebron (vb . gasboiler), zorg er dan voor dat de temperatuur van de waterafvoer niet hoger is dan 65 °C .
• De unit mag alleen worden gebruikt in een gesloten-watersysteem . Het gebruik in een openwatercircuit kan leiden
tot buitensporige corrosie van de waterleiding .
• SAMSUNG is niet verantwoordelijk voor foute of onveilige situaties in het watersysteem . Zorg ervoor dat de boiler,
radiatoren, convectoren, zonnecollectoren, UFH's, FCU's, extra pompen, leidingen en bedieningselementen in
het watersysteem de relevante lokale wetgeving en regelgeving naleven onder de verantwoordelijkheid van de
installateur .
• Een bypass-klep moet worden geplaatst voor ruimteverwarminglussen . Wanneer een van de lussen of alle lussen
gesloten zijn, kan het waterdebiet laag liggen . Om het debiet stabiel te houden en te verhinderen dat de stroom
stopt, moet de bypassklep geplaatst worden tussen de aanvoercollector en de afvoercollector .
• SAMSUNG kan niet aansprakelijk worden gehouden voor schade die voortvloeit uit het niet naleven van deze regel .
• SAMSUNG levert geen specifieke onderdelen voor het watersysteem, zoals overdrukventiel, ontluchtingsklep,
buffertank ene . De installateurs en eindgebruikers moeten nadenken over hoe ze de voornoemde onderdelen
moeten installeren in het algemene watersysteem, afhankelijk van de installatieomstandigheden . Als de
onderdelen niet op de juiste locatie zijn geïnstalleerd, kan het watersysteem niet werken zoals ontworpen .

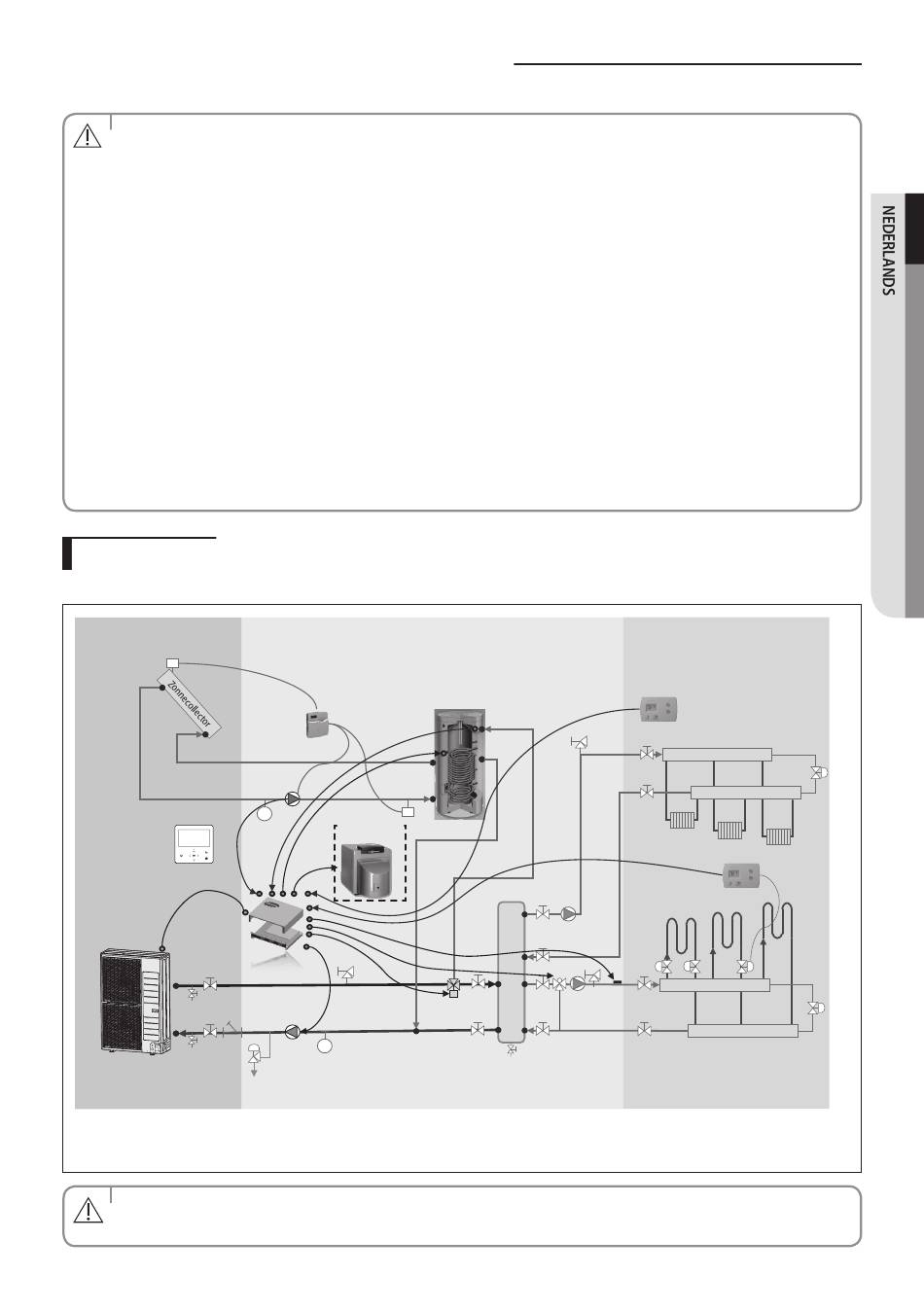

Toepassing #1
Mono buiten + bedieningskit
Buiten
Zonnepomp
Ingangssignaal zonne-energie
Bedrade controller
(geleverd door SAMSUNG)
Afsluit- en
afvoerklep
(geleverd door SAMSUNG)
Zeef
Overdrukventiel
3,0 bar
Buitenunit
*) We regelen alleen het aan/uit-signaal van de back-upboiler op basis van de buitentemperatuur .
De back-upboiler moet worden geïnstalleerd met een eigen apparaat, afhankelijk van de veldomstandigheden .
• Samsung is niet verantwoordelijk voor de prestaties en stabiliteit van de back-upboiler .
LET OP
Technisch lokaal
DHW-sensoringang
en boosterverwarminguitgang
Boosterverwarming
*) Werking
reserveboiler
Bedieningskit
Ontluchting
Primaire
pomp
Expansievat
Afvoer
50 ~ 55°C
Ontluchting
DHW-tank
S e c u n d a i r e
pomp #1
Ontluchting
3-wegs klep
Mengklep
Balansreservoir
Binnen
Zonecontroller #1 (Radiatoren)
45°C
Aanvoerkop
Afvoerkop
Radiatoren of convectoren
Zonecontroller #2 (UFH's)
35°C
TW4
Aanvoerkop
Afvoerkop
Vloerverwarmende spoelen
Bypass-klep
Bypass-
klep
7
