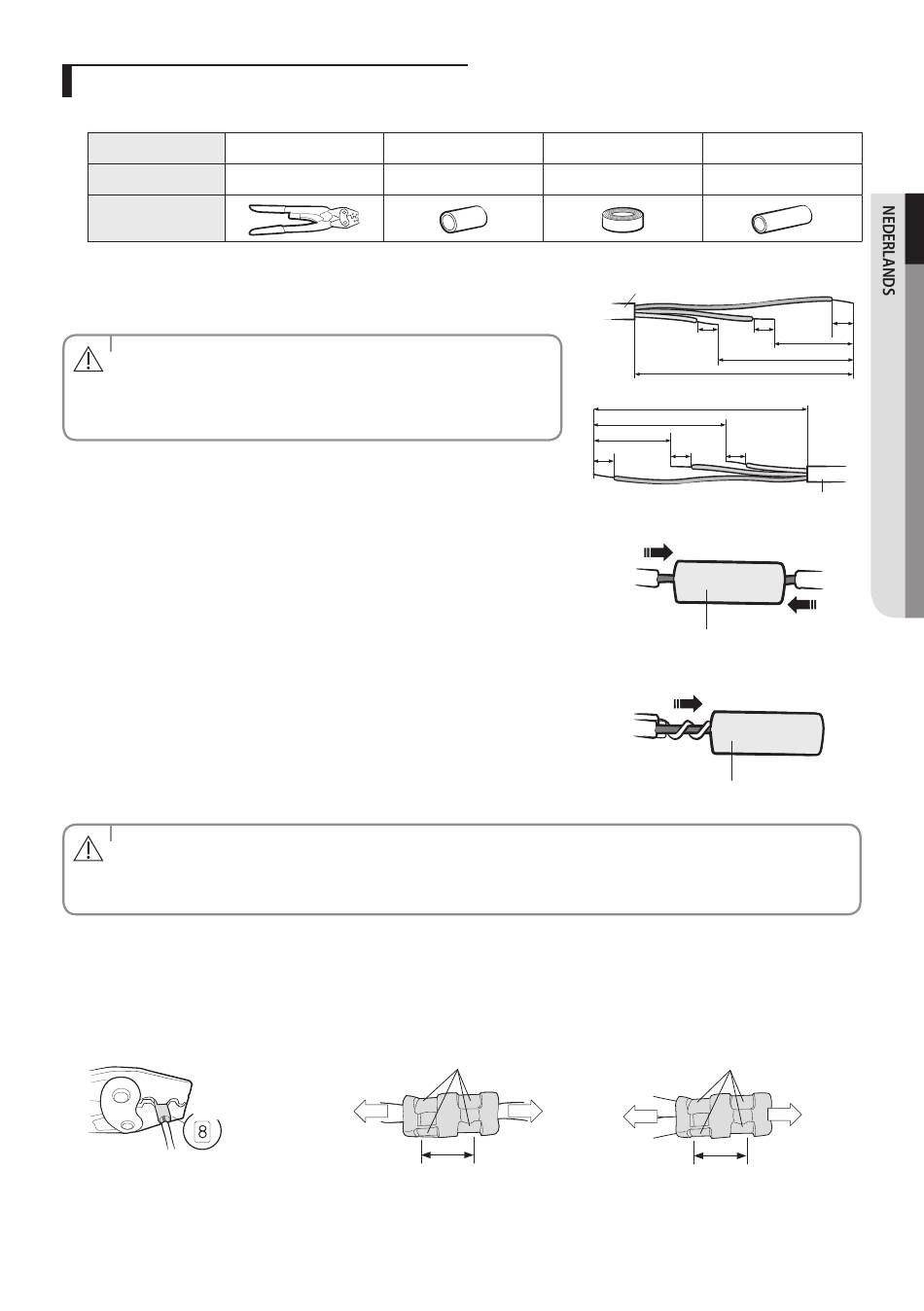

Hoe uw verlengde stroomsnoeren aansluiten
1 . Bereid de volgende hulpmiddelen voor .
Hulpmiddelen
Spec.
Vorm
2 . Haal de afscherming los van het rubber en draad van het stroomsnoer, zoals
getoond in de afbeelding .
- Haal 20 mm snoerafscherming los van de vooraf geïnstalleerde buis .
• Raadpleeg de installatiehandleiding voor informatie over de
specificaties van stroomsnoeren voor binnen- en buitenunits .
LET OP
• Na het loshalen van snoerdraden van de vooraf geïnstalleerde buis
moet een krimpbuisje worden geplaatst .
3 . Plaats de beide zijden van de kerndraad van het stroomkabel in de
verbindingshuls .
f Methode 1
f
Duw de kerndraad door de huls vanaf beide kanten .
f Methode 2
f
Draai de kernen samen en duw ze door de huls .
• Als snoerdraden zonder verbindingsstukken worden aangesloten, dan wordt hun contactoppervlak kleiner of
kan er gedurende lange tijd roest voorkomen op het buitenoppervlak van de draden (koperdraden) . Dit kan de
LET OP
weerstand doen toenemen (minder doorgaande stroom) en bijgevolg een brand veroorzaken .
4 . Comprimeer de twee punten met behulp van een krimptool; draai om en comprimeer nog twee punten op dezelfde locatie .
- De compressiegrootte moet 8,0 zijn .
- Trek na het comprimeren aan beide zijden van de draad om te controleren dat er goed samengedrukt is .
Afmeting
compressie
Krimptang
Verbindingshuls (mm)
MH-14
20 x Ø6,5 (HxOD)
f Methode 1
f
4 keer comprimeren .
5 mm
Isolatietape
Krimpbuisje (mm)
Breedte 19 mm
70 x Ø 8,0 (L x BuD)
Stroomsnoer
20
180
180
120
60
20
20
20
Vooraf geïnstalleerde buis voor het stroomsnoer
Verbindingshuls
Verbindingshuls
f Methode 2
f
4 keer comprimeren .
5 mm
(Eenheid: mm)
20
20
60
120
39
