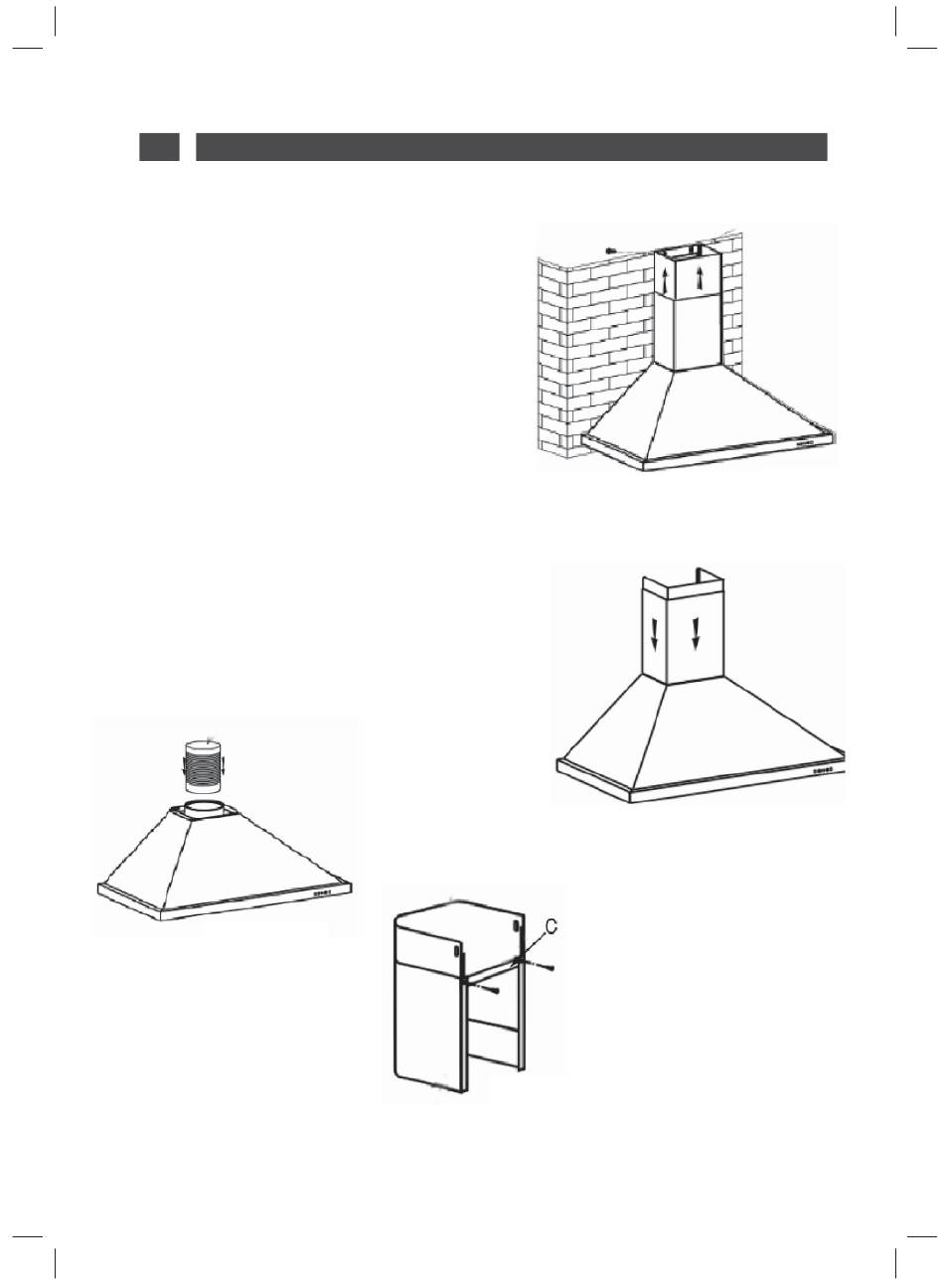

2 / INSTALACJA URZĄDZENIA
• MONTAŻ MASKOWNICY
• Tryb wyciągu
— Obliczyć wysokość, na jakiej zostanie
zamocowany wspornik maskownicy (część B na
rys. 1).
— W odpowiednim miejscu zaznaczyć 2 otwory.
— W zaznaczonych miejscach nawiercić 2 otwory
o średnicy 8 mm i przykręcić kołnierz wspornika
maskownicy, zwracając uwagę, by znajdował się
on dokładnie na osi okapu (część B na rys. 1).
— Z tylu, do dolnej części maskownicy przykręcić
płaskie widełki.
— Umieścić obie części maskownicy nad
okapem (rys. 5).
— Do
wyjścia
zewnętrznego
wentylacyjnego
podłączyć
odprowadzający.
— Wykonać połączenie elektryczne okapu za
pomocą przewodu zasilania.
— Maksymalnie
podnieść
maskownicy i zamocować ją na widełkach za
pomocą śrub.
rys. 3
przewodu
przewód
górną
część
rys. 4
217
rys. 6
rys. 5
