2 / INSTALAÇÃO DO APARELHO
• MONTAGEM DA CHAMINÉ
• Evacuação exterior
— Calcule a altura fi nal para fi xar o apoio em
U do suporte da chaminé (peça B da fi g. 1).
— Marque
os
2
adequado.
— Faça os 2 orifícios de 8 mm e fi xe o apoio
do suporte da chaminé certifi cando-se de
que fi ca exactamente no eixo do exaustor
(peça B da fi g. 1).
— Fixe o apoio plano na parte de trás da
chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor
(fi g. 5).
— Ligue o tubo à saída de ar para o
exterior.
— Efectue a ligação eléctrica do exaustor
com o cabo de alimentação.
— Levante a chaminé superior até ao tecto
e fi xe-a no apoio com parafusos.

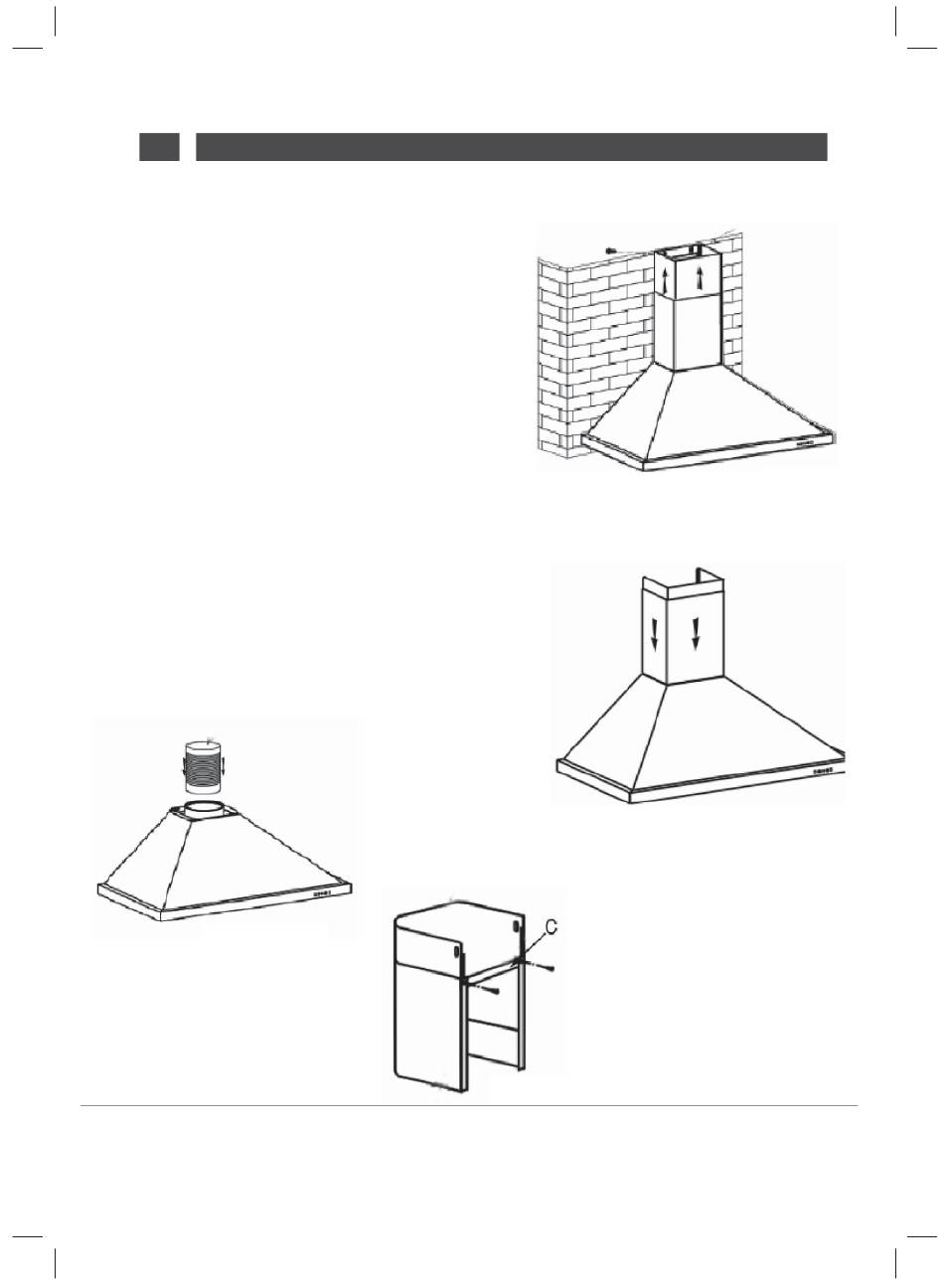

fi g. 3
orifícios
no
local
82
fi g. 4
fi g. 6
fi g. 5
