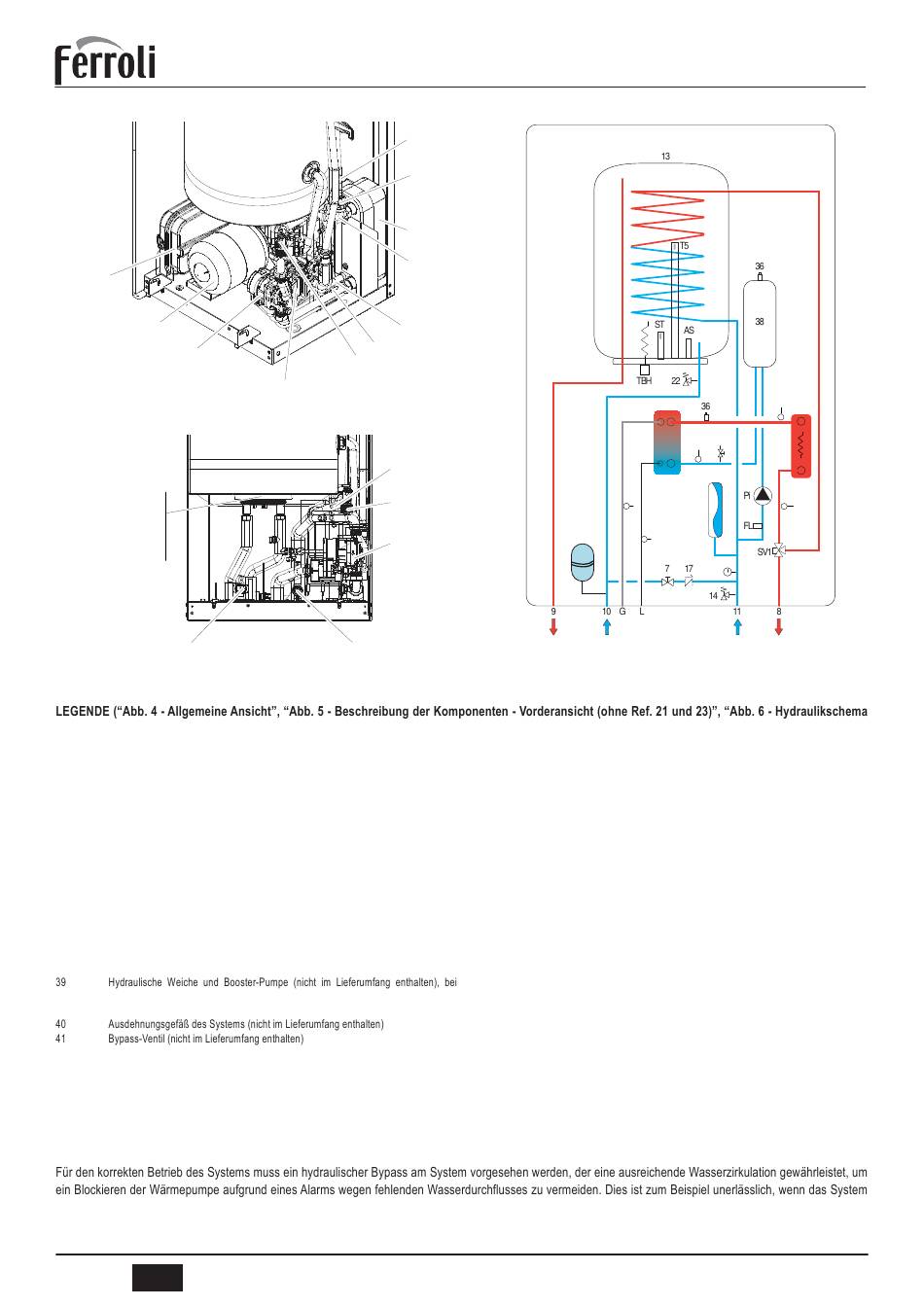

5. ALLGEMEINE ANSICHT UND HYDRAULIKSCHEMA DER INNENEINHEIT
23
21
Pi
Abb. 4 - Allgemeine Ansicht
TBH
ST
T5
AS
22
Abb. 5 - Beschreibung der Komponenten - Vorderansicht (ohne Ref. 21 und 23)
der Inneneinheit", "Abb. 7 - Beispieldiagramm des Systems"
6
Wasserablass
6a
Wasserablauf des Warmwasserspeichers
7
Wassereinlass
8
Anlagenaustritt
9
Brauchwasseraustritt
10
Brauchwassereintritt
11
Anlageneintritt
13
Warmwasserboiler
14
Sicherheitsventil der Anlage mit Hahnfunktion für den Wasserablass
17
Rückschlagventil
21
Ausdehnungsgefäß TWW (nicht im Lieferumfang enthalten)
22
Sicherheitsventil Trinkwarmwasser (Zubehör)
23
Ausdehnungsgefäß
24
Wassermanometer
36
Automatisches Entlüftungsventil
38
Trägheitsspeicher Anlagenwasser (Zubehör)
hohen Druckverlusten des Anlagenwassers muss die Notwendigkeit der Installation
in Erwägung gezogen werden.
42
Thermostatisches Mischventil (nicht im Lieferumfang enthalten)
43
Rückschlagventil (nicht im Lieferumfang enthalten)
44
Absperrventil
AS
Opferanode
FL
Strömungswächter
FCU 1 ... n Gebläsekonvektoren: verwendbar zur Kühlung mit
Fußbodenheizung oder zur Kühlung und
NOTIZ
Zonenventile oder Thermostatventile enthält, die, wenn sie teilweise oder vollständig geschlossen werden, zu einer Verringerung / einem Mangel an Wasserdurchfluss
mit daraus folgendem Alarm des Wasserdurchflussschalters und damit zur Blockierung der Heizung führen würden Pumpe .
DE
346
13
TWin
T2
FL
SV1
T1
13
FL
Pi
14
Code 354M000010 - Rev. 03 - 06/2023
IBH
36
SP
TWout
21
Abb. 6 - Hydraulikschema der Inneneinheit
Heizung ohne Fußbodenheizung
FHL 1 ... n Fußbodenheizung / Heizkörper nur Mehrzonenheizung
G
Gas Line
IBH
Elektrische Heizung Anlage
L
Liquid Line
Pi
Wasser-Umwälzpumpe
ST
Sicherheitsthermostat f. Heizwiderstand Warmwasserboiler
SP
Plattenwärmetauscher
SV1
Umleitventil
SV2
Dreiwegeventil für Heiz- / Kühlkreis (nicht im Lieferumfang enthalten)
T1
Wassertemperaturfühler Austritt Wärmepumpe
T1_c - Tn_c Raumthermostat Kühlanforderung (nicht im Lieferumfang enthalten)
T1_h - Tn_h Raumthermostat Kühlanforderung (nicht im Lieferumfang enthalten)
T2
Temperaturfühler f. flüssiges Kältemittel Wärmepumpe
T2B
Temperaturfühler f. gasförmiges Kältemittel Wärmepumpe
T5
Fühler Warmwasserboiler
TBH
Heizwiderstand f. Warmwasserboiler
TW_in
Wassertemperaturfühler Eintritt Wärmepumpe
TW_out
Wassertemperaturfühler Austritt Wärmepumpe
TWR
Integration des Handtuchwärmers im Bad: Bei Anschluss an die Heizungsanlage
muss dieser mit einem Heizwiderstand (R) versehen werden, der von der Steue-
rung (C) betätigt wird, die gleichzeitig das Ventil (M) schließt; wenn er nicht an
die Heizungsanlage angeschlossen ist, ist er nur mit dem von der Steuerung (C)
betätigten Heizwiderstand (R) ausgestattet
UI
Inneneinheit
UE
Außeneinheit
- - - -
Elektrischer Anschluss
OMNIA SW-T 3.2
TW_out
SP
6
TW_in
IBH
T2B
T1
23
T2
24
