1
De steunrollen instellen
Geen onderdelen vereist
Procedure
Afhankelijk van de breedte van de maai-eenheden
die u op de tractie-eenheid wilt monteren, dient u de
steunrollen als volgt af te stellen:
Parkeer de machine op een horizontaal oppervlak,
stel de parkeerrem in werking, schakel de motor uit
en verwijder het sleuteltje.
•
Als u maaidekken van 69 cm gebruikt, moet u
de rollen in de bovenste bevestigingsgaten van
de kanalen van de steunconstructie aanbrengen
(Figuur
3).
•
Als u maaidekken van 81 cm gebruikt, moet u
de rollen in de onderste bevestigingsgaten van
de kanalen van de steunconstructie aanbrengen
(Figuur
3).

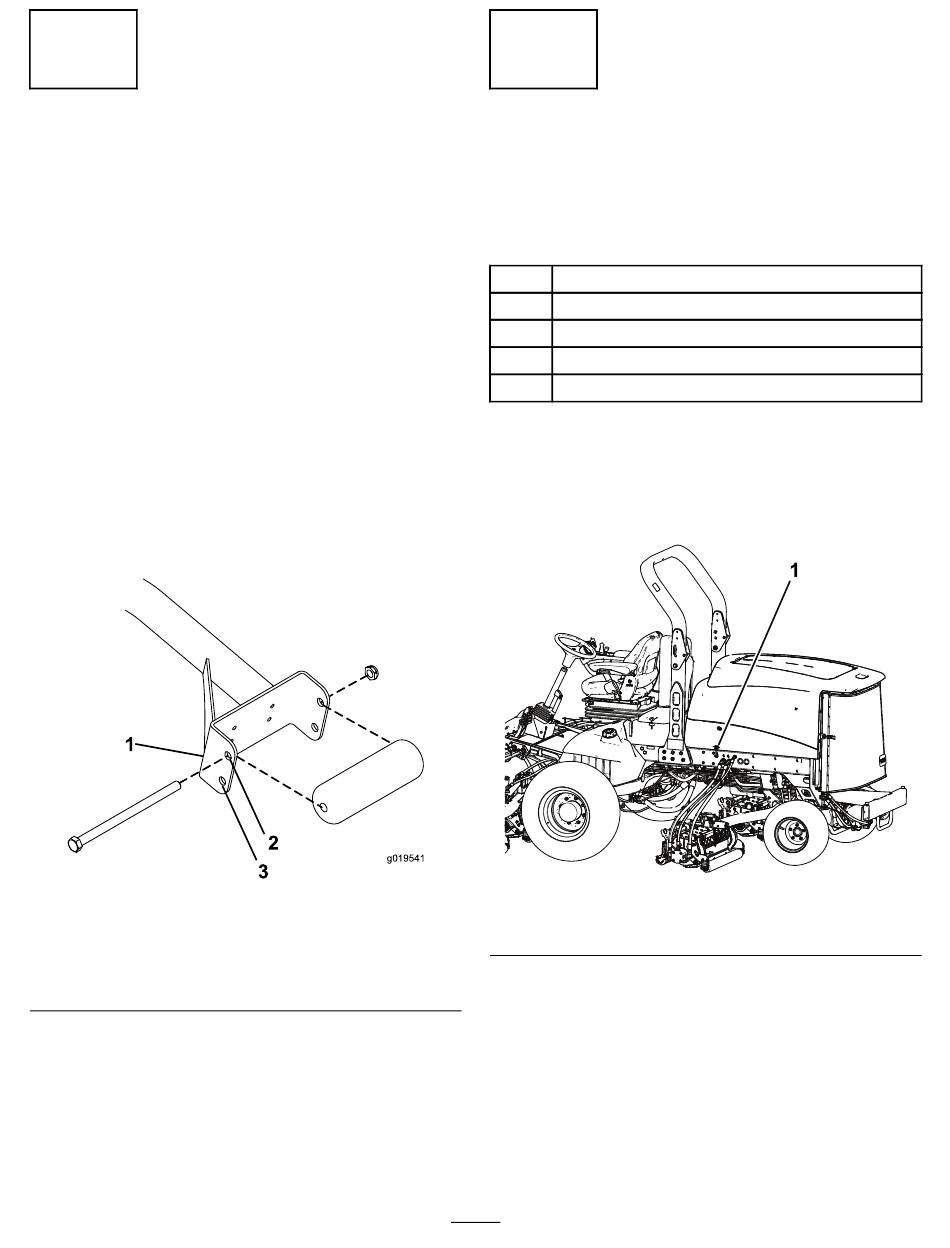

1. Kanaal van
steunconstructie
2. Gebruik dit gat voor
maaidekken van 69 cm.
Figuur 3
3. Gebruik dit gat voor
maaidekken van 81 cm.
2
De vergrendelbeugel van
de motorkap monteren om
te voldoen aan de CE-eisten
Benodigde onderdelen voor deze stap:
1
Vergrendelbeugel van de motorkap
2
Popnagel
1
Schroef (¼" x 2")
2
Platte ring (¼")
1
Borgmoer (¼")
Procedure
1.
Haak de motorkapvergrendeling los van de
beugel van de motorkapvergrendeling
4).
g019541
1. Motorkapvergrendeling
2.
Verwijder de 2 popnagels waarmee de
motorkapvergrendeling aan de motorkap is
bevestigd
12
Figuur 4
(Figuur
5).
(Figuur
g200373
