Série HSG9583 | Manuel d'utilisation | Installation
4.5

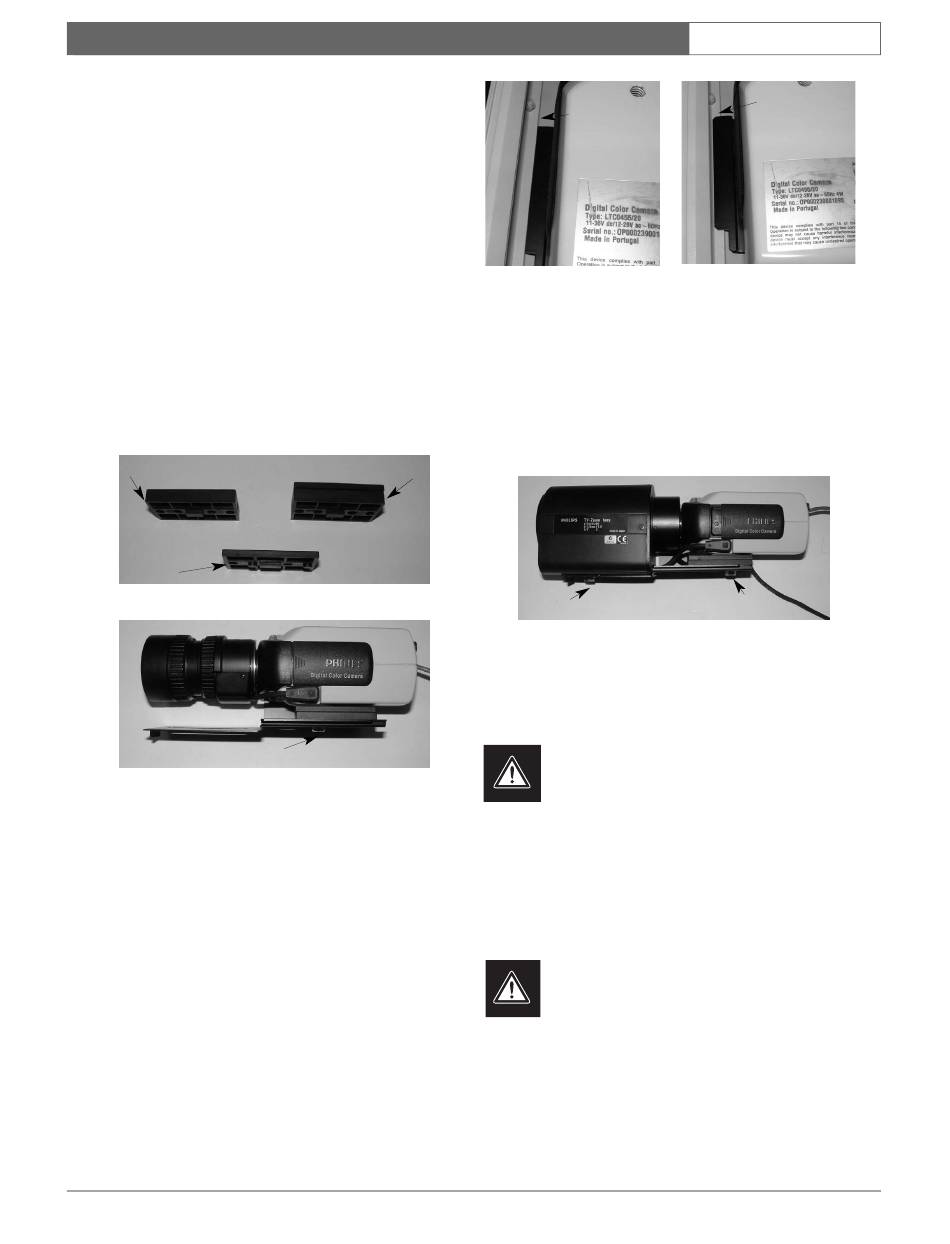

Installation de la caméra/de
l'objectif
1.
Retirez les deux vis maintenant la platine de la
caméra en position sur le caisson. Retirez la
platine du caisson.
2.
Si vous utilisez le support de passage,
reportez-vous à la SECTION 4.6.3.
3.
Montage de caméras à objectif fixe dans tous
les caissons :
a.
Installez l'objectif sur la caméra.
b.
Associez les entretoises de 4 mm et
9 mm fournies pour monter les caméras
de la série Dinion
caméra (voir FIGURE 2). Pour d'autres
caméras, utilisez d'autres associations
d'entretoises.
Entretoises associées pour
Entretoise 9 mm
épaisseur de 13 mm
Entretoise
4 mm
Figure 2 : Entretoises
Vis 5/8" et rondelle plate
Figure 3 : Entretoises avec caméra à objectif fixe
c.
Utilisez la vis 1/4-20 x 5/8" pour fixer la
caméra et l'entretoise à la platine de la
caméra. Faites coulisser la platine
caméra /objectif dans la fente située sur
le caisson, du côté des attaches de
fermeture. Faites glisser l'ensemble
entier vers l'avant, jusqu'à ce qu'il se
trouve à environ 5 mm de l'avant de la
vitre. Installez les vis dans les trous
adéquats (voir FIGURE 4).
Bosch Security Systems | 12 August 2005
All manuals and user guides at all-guides.com
Figure 4 : Insertion de l'ensemble de la platine
caméra/objectif dans la fente
4.
TM
sur la platine de la
Figure 5 : Installation d'une caméra avec objectif zoom
4.6
Reportez-vous à la SECTION 5 pour les modèles
HSG9583/22, /52, /53.
1.
latine
P
correctement
installée dans
la fente
Pour les installations de caméras avec objectif
zoom :
a. Installez l'objectif sur la caméra.
b. Utilisez les différentes vis 1/4-20 et les
entretoises 4 mm et/ou 9 mm adéquates
fournies pour installer la caméra et l'objectif
sur la platine de caméra (voir FIGURE 5).
Vis et rondelles plates
1/4"
Câblage de la caméra/de l'objectif
AVERTISSEMENT : Pour le câblage des
caméras et des objectifs, utilisez uniquement
le câblage spécifié dans la section
INSTALLATION, Câblage requis.
Fixations
a. Les deux fixations NPT 3/8" acceptent un
câble rond d'un diamètre compris entre
4,0 mm et 7,0 mm. La fixation NPT 1/2",
plus grande, accepte les câbles d'un
diamètre compris entre 6,5 mm et 10,5 mm.
Assurez-vous de serrer correctement toutes
les fixations afin de garantir une étanchéité
parfaite à l'eau. Dans le cas contraire, l'eau
pourrait pénétrer dans le caisson et
endommager la caméra et l'objectif.
Si vous utilisez un enduit d'étanchéité,
assurez-vous que celui-ci est de type neutre
de vulcanisation. Les enduits d'étanchéité
produisant de l'acide acétique peuvent
endommager les circuits électroniques de la
caméra.
FR | 6
Platine mal
installée
au-dessus de la
fente
5/8"
