Kameragehäuse der Serie HSG9583 | Bedienungshandbuch | Installation
4
INSTALLATION
VORSICHT: Diese Geräte müssen
ordnungsgemäß und sicher auf eine geeignete
Halterung montiert werden, die stabil genug
ist, das Gewicht des Geräts zu tragen. Wählen
Sie geeignete Halterungen und
Schwenkeinheiten (nicht im Lieferumfang
enthalten) mit äußerster Sorgfalt aus. Dabei
muss auch das Gewicht der Geräte und die
passende Befestigungsoberfläche beachtet
werden.
4.1
Benötigte Werkzeuge
•
Kleiner Schraubendreher (Schlitz)
•
Phillips-Schraubendreher (Nr. 1)
•
Justierbarer Schraubenschlüssel
•
Drahtzange/Abisolierzange/Crimpzange
4.2
Kabelspezifikationen
Videoübertragung (Koax)
Kabeltyp:
RG-59/U für Kabellänge < 300 m
RG-11/U für Kabellänge < 600 m
Kabelgröße:
Außendurchmesser
4,6 mm - 7,9 mm
Kabelform:
Rund
Schirmung:
> 93 %, Kupfer-Geflechtkabel
Innenleiter:
Kupferlitzeninnenleiter
< 15 Ω/1000 (RG-59/U)
Widerstand
< 6 Ω/1000 (RG-11/U)
(Gleichspannung):
75 Ω
Impedanz:
Sicherheitsprüfung: UL
Verwendung:
Außeneinsatz
Temperaturbereich: > 80 °C
Quelle:
Belden 9259
Netzkabeltyp mit nordamerikanischem Stecker
Kabeltyp:
SJTOW
Kabelgröße:
Außendurchmesser
4,3 mm - 11,9 mm
Kabelform:
Rund
Leiter:
3-adrig und 2-adrig
Sicherheitsprüfung: UL/C.S.A., UL VW-1
Verwendung:
Außeneinsatz
Temperaturbereich: 105° C
Spannung:
300 V
Quelle:
Belden 19509, 3-adrig
Northwire FSJT183-81K, 3-adrig
Bosch Security Systems | 12 August 2005
All manuals and user guides at all-guides.com
Netzkabel mit europäischem Stecker
Kabeltyp:
Kabelgröße:
Kabelform:
Leiter:
Sicherheitsprüfung: VDE
Verwendung:
Quelle:
Kabel für Objektivsteuerung
Kabeltyp:
Kabelgröße:
Kabelform:
Schirmung:
Leiter:
Anzahl der Leiter:
Isolierhülle:
Quelle:
4.3
1.
2.
4.4
1.

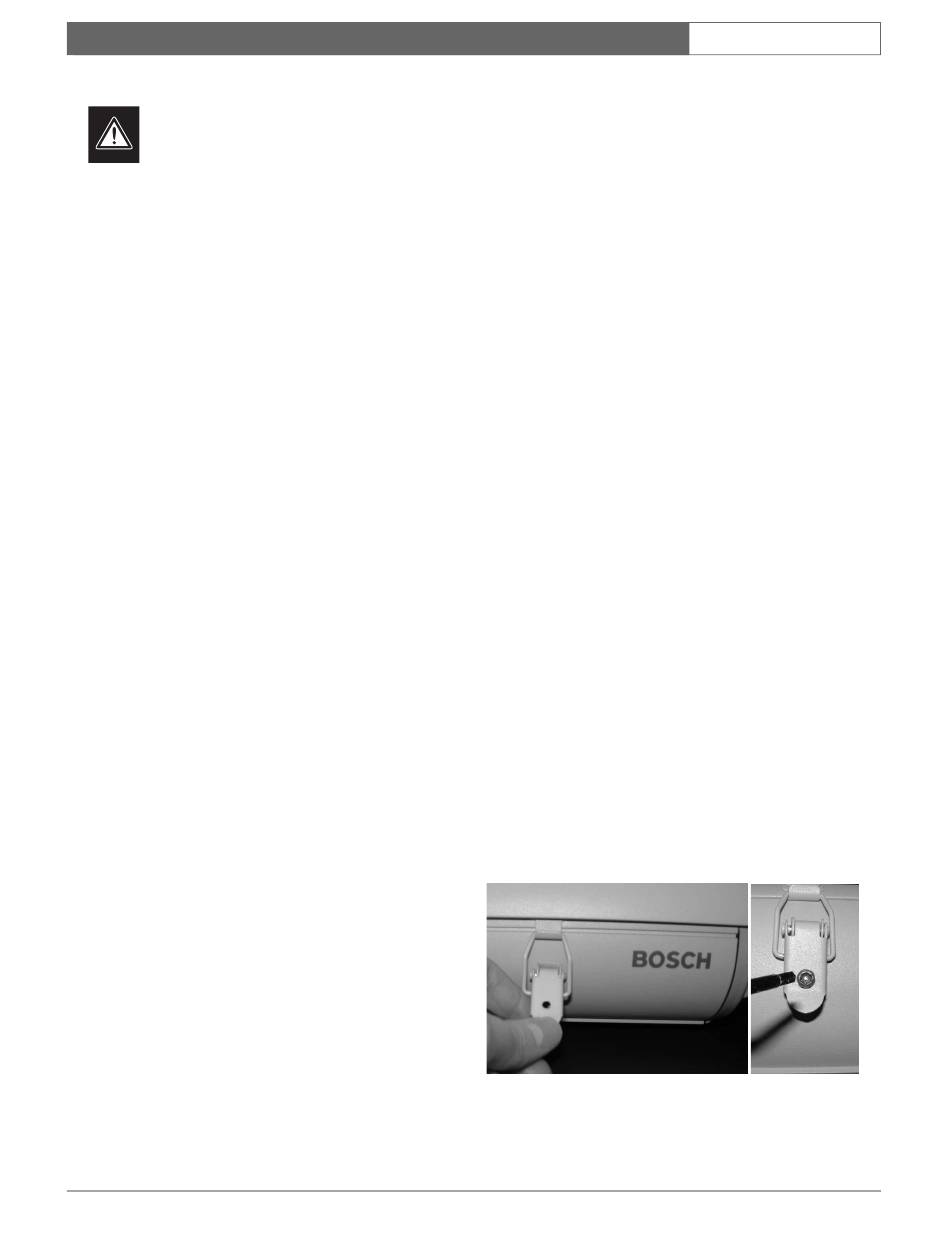

Abbildung 1: Entriegeln der Abdeckung
H05RN-F 3 G 0.75 und H05RN-F 3 G 1.00
Außendurchmesser 4,3 mm - 11,9 mm
Rund
3-adrig und 2-adrig
Außeneinsatz
Ölflex-Gummikabel 1600 252
Ölflex-Gummikabel 1600 253
Geschirmtes mehradriges Kabel
Außendurchmesser 4,3 mm - 11,9 mm
Rund
Gesamtschirm
Litze, AWG 20 bis 16
4 und 8
Farbkodiert
Belden 9552, 4-adrig
Belden 9554, 8-adrig
Gehäusemontage
Montieren Sie das Gehäuse mit den beiden im
Lieferumfang enthaltenen 1/4-20 x 0,50 Zoll-
Schrauben und 1/4 Zoll-Federscheiben an eine
Halterung oder Schwenkeinheit. Die Feder-
scheiben müssen verwendet werden, um eine
sichere Schraubenführung zu gewährleisten.
Die ganz außen liegenden Löcher mit Gewinde
1/4-20 dienen zur Befestigung an
Durchführungshalterungen, die ganz innen
liegenden Löchern mit Gewinde 1/4-20 dienen
zur Befestigung an anderen Halterungen und
Schwenkeinheiten.
Öffnen der Abdeckung
Öffnen Sie die Abdeckung, indem Sie die
Verriegelungsklammern an der Gehäuseseite
öffnen (siehe Abbildung 1).
DE | 5
