HSG9583-serie | Instructiehandleiding | Montage
4
MONTAGE
VOORZICHTIG: Deze units moeten op de
juiste manier en stevig worden gemonteerd
op een ondergrond die het gewicht van de
unit kan dragen. Houd hiermee rekening als u
een standaard of zwenk/kantel-unit (niet
meegeleverd) voor de montage kiest en let
goed op het vlak waarop de unit moet
worden gemonteerd, en het gewicht van de
unit.
4.1
Vereist gereedschap
•
Normale schroevendraaier
•
Kruiskopschroevendraaier (#1)
•
Verstelbare sleutel
•
Draadtang/striptang/wurgtang
4.2
Kabelvereisten
Video-overdracht (coax)
Kabeltype:
RG-59/U voor runs < 300 m
RG-11/U voor runs < 600 m
Dikte van kabel:
Buitendiameter tussen
4,6 mm - 7,9 mm
Vorm van kabel:
Rond
Schild:
> 93% gevlochten koper
Middengeleider:
Meeraderig koper
Gelijkstroomweerstand: < 15Ω/300m (1000ft) (RG-59/U)
< 6Ω/300m (1000ft) (RG-11/U)
Kabelimpedantie:
75Ω
Krachtwaarde:
UL
Omgeving:
Buitenwaarde
Temperatuurwaarde:
> 80°C
Bron:
Belden 9259
Netsnoer - Noord-Amerika
Kabeltype:
SJTOW-waarde
Dikte van kabel:
Buitendiameter tussen
4,3 mm - 11,9 mm
Vorm van kabel:
Rond
Geleiders:
Versie met 3 geleiders en
versie met 2 geleiders
Krachtwaarde:
UL/C.S.A., UL VW-1
Omgeving:
Buitenwaarde
Temperatuur:
105°C
Spanningswaarde:
300 V
Bronnen:
Belden 19509, 3 geleiders
Northwire FSJT183-81K, 3 geleiders
Bosch Security Systems | 12 August 2005
All manuals and user guides at all-guides.com
Netsnoer - Europa
Kabeltype:
Dikte van kabel:
Vorm van kabel:
Geleiders:
Krachtwaarde:
Omgeving:
Bronnen:
Besturingskabel van de lens
Kabeltype:
Dikte van kabel:
Vorm van kabel:
Schild:
Geleiders:
Aantal geleiders:
Isolatie geleider:
Bronnen:
4.3
1.
2.
4.4
1.

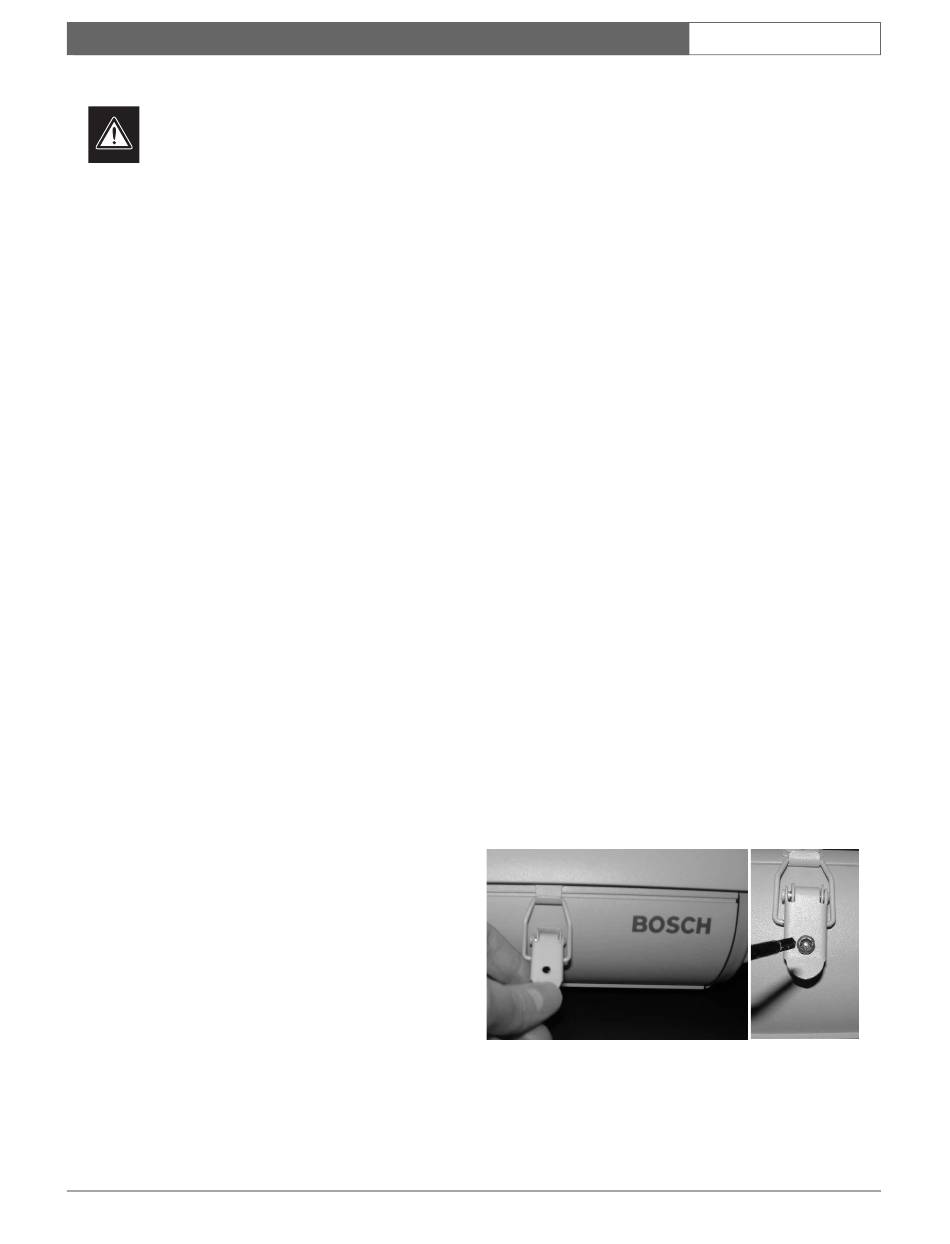

Afbeelding 1: De kap ontgrendelen
OPMERKING: Als de optionele sabotageschroeven
H05RN-F 3 G 0,75 en H05RN-F 3 G 1,00
Buitendiameter tussen 4,3 mm - 11,9 mm
Rond
Versie met 3 geleiders en
versie met 2 geleiders
VDE
Buitenwaarde
Olflex rubberen kabel 1600 252
Olflex rubberen kabel 1600 253
Kabel met mantel en meerdere geleiders
Buitendiameter tussen 4,3 mm - 11,9 mm
Rond
Algehele behuizing
Gevlochten 20 tot 16 AWG-draad
4 en 8
Kleurgecodeerd
Belden 9552, 4-conductor
Belden 9554, 8-conductor
Montage van de behuizing
Gebruik de twee schroeven van 1/4-20 x
0,50 inch en de ringetjes met veer van 1/4 inch
uit de hardwarekit om de behuizing op een
standaard of een zwenk/kantel-unit te
monteren. Deze ringetjes moeten bij de
schroeven worden gebruikt.
De buitenste set 1/4-20 gaten met schroefdraad
zijn voor het monteren van de doorvoer-
bevestigingen en de binnenste 1/4-20 gaten zijn
voor het monteren van alle andere
bevestigingen en zwenk/kantel-units.
De kap openen
Open de kap door de twee grendels aan de
buitenkant van de behuizing te openen
(zie afbeelding 1).
zijn gebruikt, moet u deze schroeven
eerst met de bijgeleverde sleutel
verwijderen voordat u de grendels
opent.
NL | 5
