7 Systemen ⌀ 160 mm en ⌀ 200 mm monteren
7.4.4
Steunconsole in elkaar steken en monteren
3
2
a)
1.

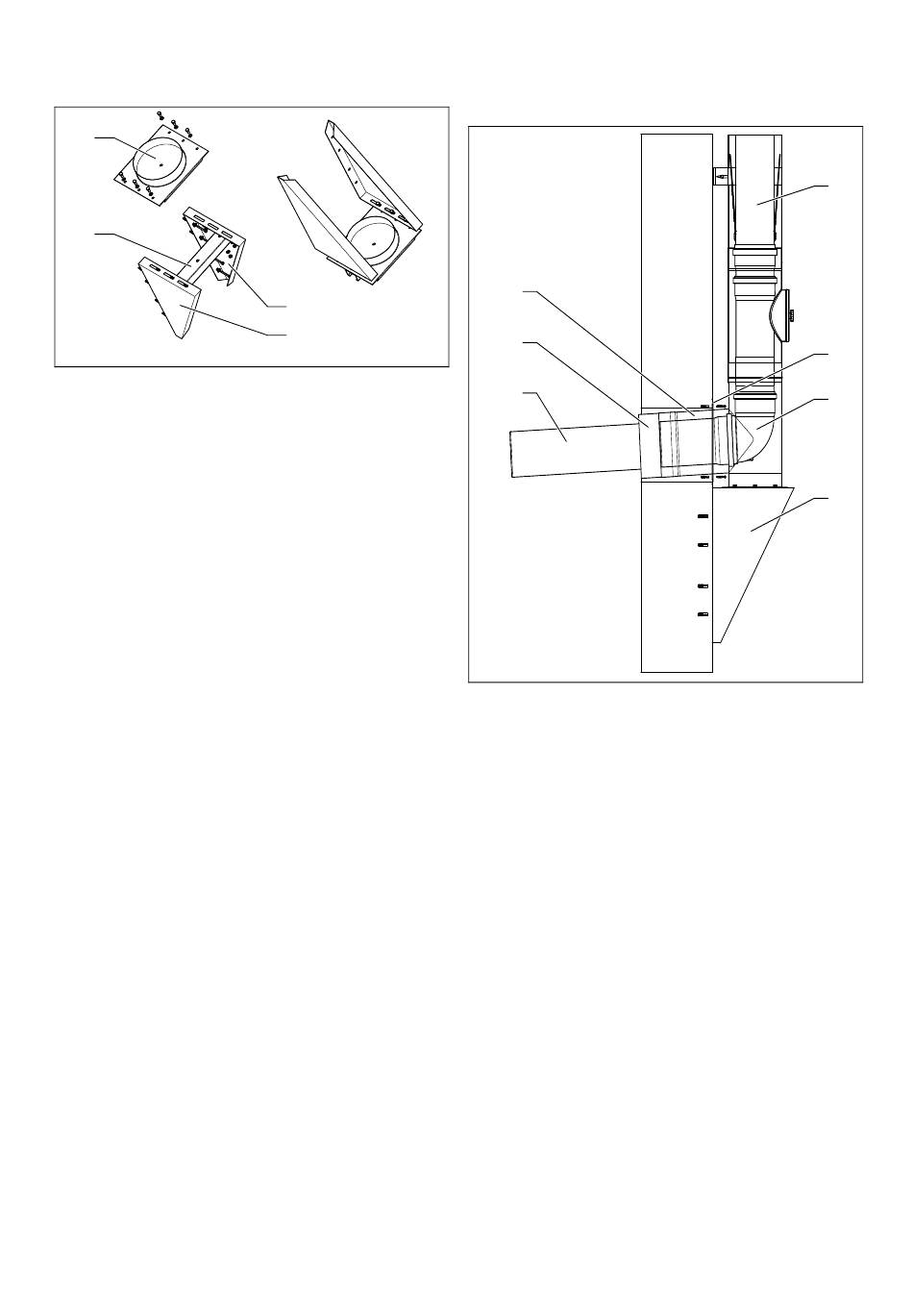

Steek de steunconsole, bestaande uit 2 houders (1),
een dragerplaat (3) en een U-profiel (2) in elkaar.
2.
Monteer de steunconsole indien mogelijk a) (steuncon-
sole onder de kernboring) of indien mogelijk b) (steun-
console aan de zijkant van de kernboring).
3.
Monteer de steunconsole aan de buitenwand.
4.
Stel de wandafstand als volgt in:
–
Systeem 160/225: 160 mm
–
Systeem 200/300: 220 mm
◁
Steunconsole en leidinghouder hebben hierdoor een
instelbereik van +/- 20 m.
5.
Draai alle schroeven aan de voorgemonteerde steun-
console vast.
28
1
1
b)
7.4.5
Aansluiting voor de buitenmuurleiding
monteren
7
6
5
1
Verlengstuk
2
Steunconsole
3
Steunboog
4
Wandrozet
1.
Monteer de steunconsole (2) aan de buitenwand.
2.
Plaats het steunbochtstuk (3) op de steunconsole.
–
De wandrozet moet op het bochtstuk geschoven
zijn. Een montage achteraf is niet mogelijk.
7.4.6
Buitenwandleiding monteren
1.
Plaats de buitenbuis van een verlengstuk (6) met de
mof van binnen nop het steunbochtstuk.
2.
Snij voor een zuivere binnenwandafsluiting de buis af.
3.
Teken hiervoor de snijlijn af, haal de buis opnieuw uit
de wandboring en snij deze af.
4.
Plaats de buis met de mof opnieuw op het steunbocht-
stuk.
5.
Monteer de binnenbuis van de buitenwandverlenging
(5) aan het rookgasbochtstuk van het steunbochtstuk.
6.
Vul de spleet tussen luchtbuis (7) en wandboring van
buiten en binnen met mortel.
Montagehandleiding VLT/VGA-systeem 0020148348_02
1
4
3
2
5
Binnenbuis van een ver-
lengstuk
6
Buitenbuis van een ver-
lengstuk (reeds verkort)
7
Luchtbuis van het steun-
bochtstuk
