Installatie
4.2 De thermostaat installeren
Zie ook "Afbeelding 2: Opbouw en werking,
weergave regelaar" op pagina 7.
4.2.1
Staafsensor – type 2231
en 2232 –
Staafsensoren worden gebruikt om vloeistof-
fen te regelen. Ze zijn bedoeld om ingebouwd
te worden in pijpleidingen, warmtewisselaars,
boilers, baden, tanks enz.
Aanwijzing:
Het medium moet de sensor in de vol-
le lengte omhullen. Let op de toegesta-
ne inbouwpositie volgens Afbeelding
3 op pagina 8 - sensor inbouwen.
Type 2231 met staaf-
sensor
Type 2234 met staafsensor
(gescheiden) en bevestigings-
beugel (aan setpoint-insteller)
SAMSON biedt diverse bevestigingsbeugels aan om de setpoint-insteller en de sensor aan de muur te bevestigen.
Voor het monteren van een luchtsensor aan de muur is in het algemeen een afdekkap nodig (ingebouwde beves-
tigingsbeugel).

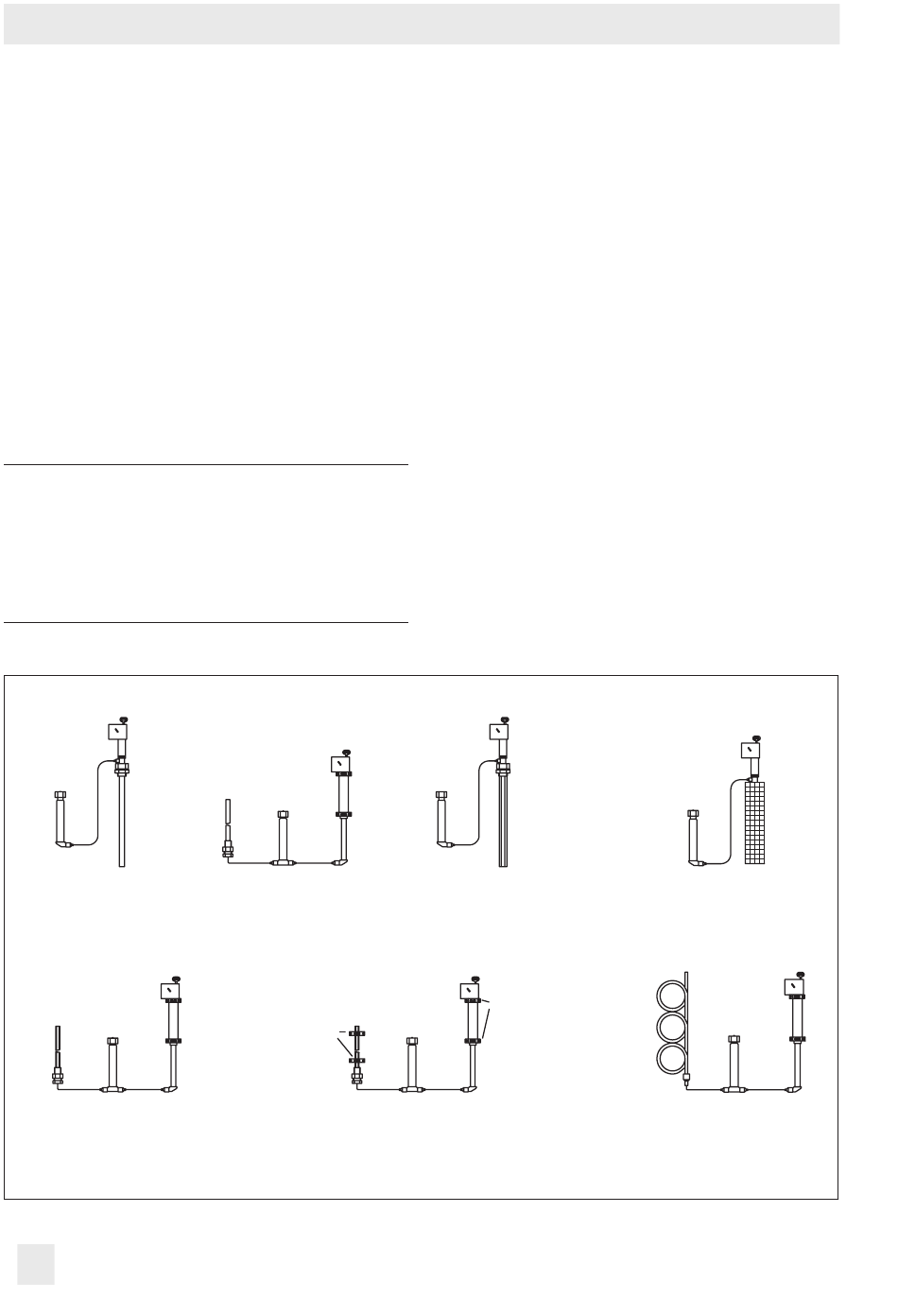

Afbeelding 4: Thermostaatuitvoeringen
10
Type 2232 met staaf-
sensor (gescheiden)
Type 2234 met staafsensor
(gescheiden) en bevestigings-
beugel (aan staafsensor)
Bevestigings-
beugel sensor
Aanbevelingen voor de installatie
Kies de inbouwplaats zodanig, dat de sensor
zo dicht mogelijk bij de warmtebron zit. Let er
daarbij op dat er op deze plaats geen plaat-
selijke oververhitting kan optreden.
Installeer de sensor in het geval van een boi-
ler normaal gesproken in het bovenste derde
deel.
Installeer de sensor in het geval van een tegen-
stroomapparaat in een bocht direct achter de
uitgangsaansluitingen.
Bouw bij installaties waar een deel van de tijd
geen medium afgenomen wordt, de sensor zo-
danig in de warmtewisselaar in, dat de sen-
sor er volledig in verdwijnt. Als dat niet moge-
lijk is, monteer dan een circulatieleiding, zodat
de sensor ook op temperatuurwisselingen rea-
geert als er geen medium wordt afgenomen.
Type 2233 met staafsensor
Bevestigingsbeugel
setpoint-insteller
EB 2111/2112/2113/2121/2123
Type 2233 met
omkeerstuk
Type 2235 met luchtsensor
en bevestigingsbeugel
(aan setpoint-insteller)
