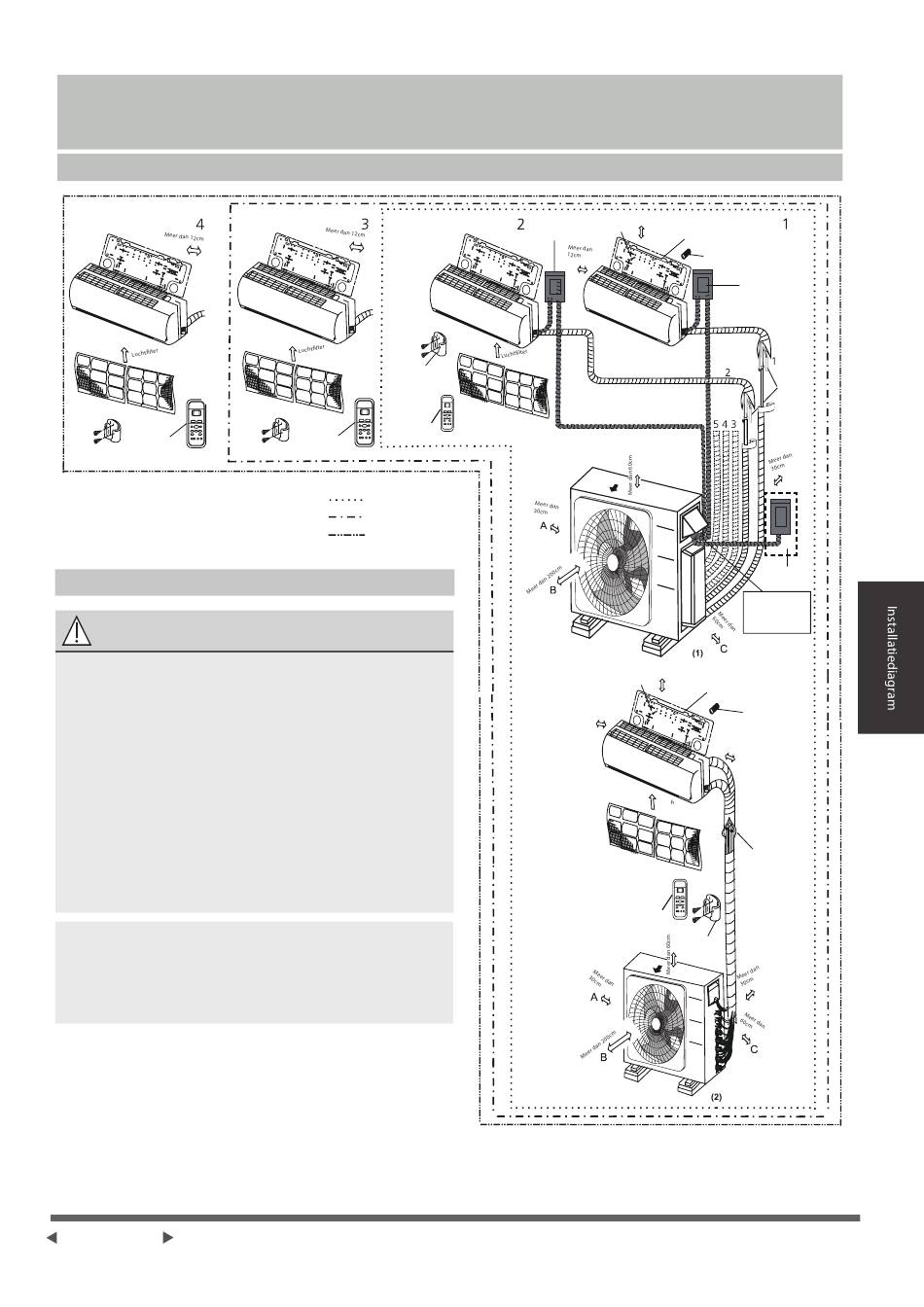

Installatiediagram
Installatiediagram
Afstandsbediening
Veiligheidsmaatregelen
OPGELET
• Gebruik een balkzoeker om schade aan de muur
te voorkomen.
•
De pijp moet minimaal 3 meter lang zijn om
trillingen en lawaai te minimaliseren.
•
Twee van de luchtcirculatiewegen van A, B en C
moeten altijd vrij zijn van obstructies.
• Deze illustratie is er alleen ter demonstratie.
• De daadwerkelijke vorm van airconditioner kan
ietwat afwijken.
• Koperen kabels moeten apart worden geïsoleerd.
OPMERKING: De installatie moet worden uitgevoerd
in overeenstemming met de locale en landelijke
normen. De installatieprocedure kan wat afwijken in
andere gebieden.
Bladzijde 18
Houder voor de
afstandsbediening
Afstandsbediening
Afstandsbediening
Een-Twee
Een-Drie
Een-Vier
Bevestigingsschroef
Meer dan 15cm
ST3,9x25-C-H
Luchtbreekschakelaar
Lucht uit
Meer dan 15cm
Bevestigingsschroef
ST3,9×25-C-H
Meer dan 12cm
Lucht lter
Afstandsbediening
Lucht uit
Installatieplaat
Ankerklem
Luchtbreekschakelaar
Afvoerpijp
Stroomkabel
Buiteneenheid
Het maximum aantal
verbindingskabels is 5.
Deze sectie is er alleen
ter referentie.
Installatieplaat
Ankerklem
Meer dan 12cm
Koelpijpen
Houder voor de
afstandsbediening
