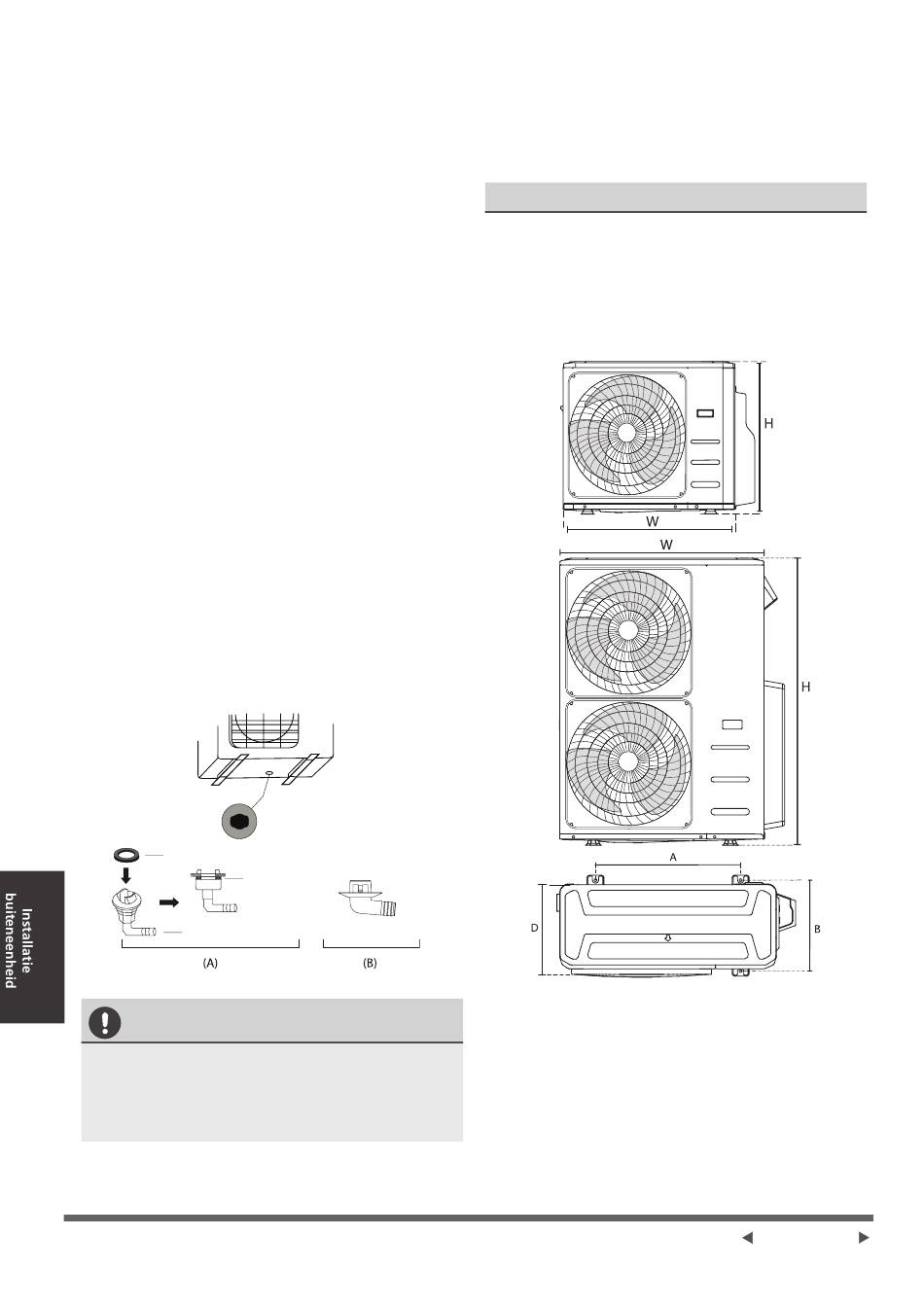

Stap 2: Het installeren van de afvoerverbinding
(alleen bij apparaten met een warmtepomp)
Voordat u de buiteneenheid vastzet, moet u eerst de
afvoeraansluiting aan de onderkant van het apparaat
installeren.
Merk op dat er twee verschillende typen
afvoeraansluitingen zijn afhankelijk van het type
buiteneenheid.
Als de afvoeraansluiting is uitgerust met
een rubberen afdichting (zie Afb. A), dan
moet u het volgende doen:
1. Bevestig de rubberen afdichting op het eindpunt van
de afvoeraansluiting die wordt aangesloten op de
buiteneenheid.
2. Steek de afvoeraansluiting in het gat aan de
onderzijde van het apparaat.
3. Draai de afvoeraansluiting 90° totdat deze vastklikt en
richting de voorzijde van het apparaat wijst.
4. Sluit een verlenging van de afvoerslang (niet
meegeleverd) aan op de afvoeraansluiting om
water weg te voeren van het apparaat tijdens het
verwarmen.
Als de afvoeraansluiting niet is uitgerust
met een rubberen afdichting (zie Afb. B),
dan moet u het volgende doen:
1. Steek de afvoeraansluiting in het gat aan de
onderzijde van het apparaat. De afvoeraansluiting zal
op zijn plek vastklikken.
2. Sluit een verlenging van de afvoerslang (niet
meegeleverd) aan op de afvoeraansluiting om
water weg te voeren van het apparaat tijdens het
verwarmen.
Afdichting
Afdichting
Afvoeraansluiting
IN KOUDE REGIO'S
Zorg er in koude regio's voor dat de afvoerslang zo
verticaal mogelijk staat zodat voor een snelle afvoer van
het water wordt gezorgd. Als het water te langzaam
wordt afgevoerd, dan kan het in de slang gaan
bevriezen en het apparaat overstromen.
Basisgat bij buiteneenheid
Stap 3: De buiteneenheid bevestigen
De buiteneenheid kan met en bout (M10) worden
vastgemaakt aan de grond of aan een op een muur
gemonteerde beugel. Bereid de installatiebasis van het
apparaat voor volgens de onderstaande afmetingen.
MONTAGE-AFMETINGEN APPARAAT
De volgende lijst bevat de verschillende maten van
de buiteneenheden en de afstanden tussen hun
montagevoetjes. Bereid de installatiebasis van het
apparaat voor volgens de onderstaande afmetingen.
Typen en specificaties buiteneenheden
Splittype buiteneenheid
Bladzijde 21
