2. Verwijder de elektrische kap van de buiteneenheid. Als er geen kap zit op de buiteneenheid, dan moeten
beide bouten van de onderhoudsplank worden weggehaald en moet de beschermingsplank worden
weggehaald.
3. Sluit de u-lipjes op de terminals aan. Sluit de kleuren/etiketten van de bedrading aan op de juiste
etiketten op het terminalblok, en schroef de u-lip van elke bedrading stevig vast op de bijbehorende
terminal.
4. Klem de kabel vast met de speciale kabelklem.
5. Isoleer ongebruikte kabels met elektrisch tape. Houd ze uit de buurt van elektrische of metalen
onderdelen.
6. Plaats de kap van de elektrische regelkast er weer op.
Verklaring van harmonisatie
"De M40B-36HFN8-Q apparaat voldoet aan IEC 61000-3-12 vooropgesteld dat het Ssc-kortsluitvermogen
groter of gelijk is aan 4787737,5 bij het interfacepunt tussen de voeding van de gebruiker en het
openbare systeem. De installateur of de gebruiker van de apparatuur is verantwoordelijk om, na overleg
met de energiemaatschappij als dat nodig is, ervoor te zorgen dat de apparatuur alleen wordt aangesloten
op een Ssc-kortsluitingsvermogen groter of gelijk aan 4787737,5."
"De M50D-42HFN8-Q apparaat voldoet aan IEC 61000-3-12 vooropgesteld dat het Ssc-kortsluitvermogen
groter of gelijk is aan 3190042,5 bij het interfacepunt tussen de voeding van de gebruiker en het
openbare systeem. De installateur of de gebruiker van de apparatuur is verantwoordelijk om, na overleg
met de energiemaatschappij als dat nodig is, ervoor te zorgen dat de apparatuur alleen wordt aangesloten
op een Ssc-kortsluitingsvermogen groter of gelijk aan 3190042,5."

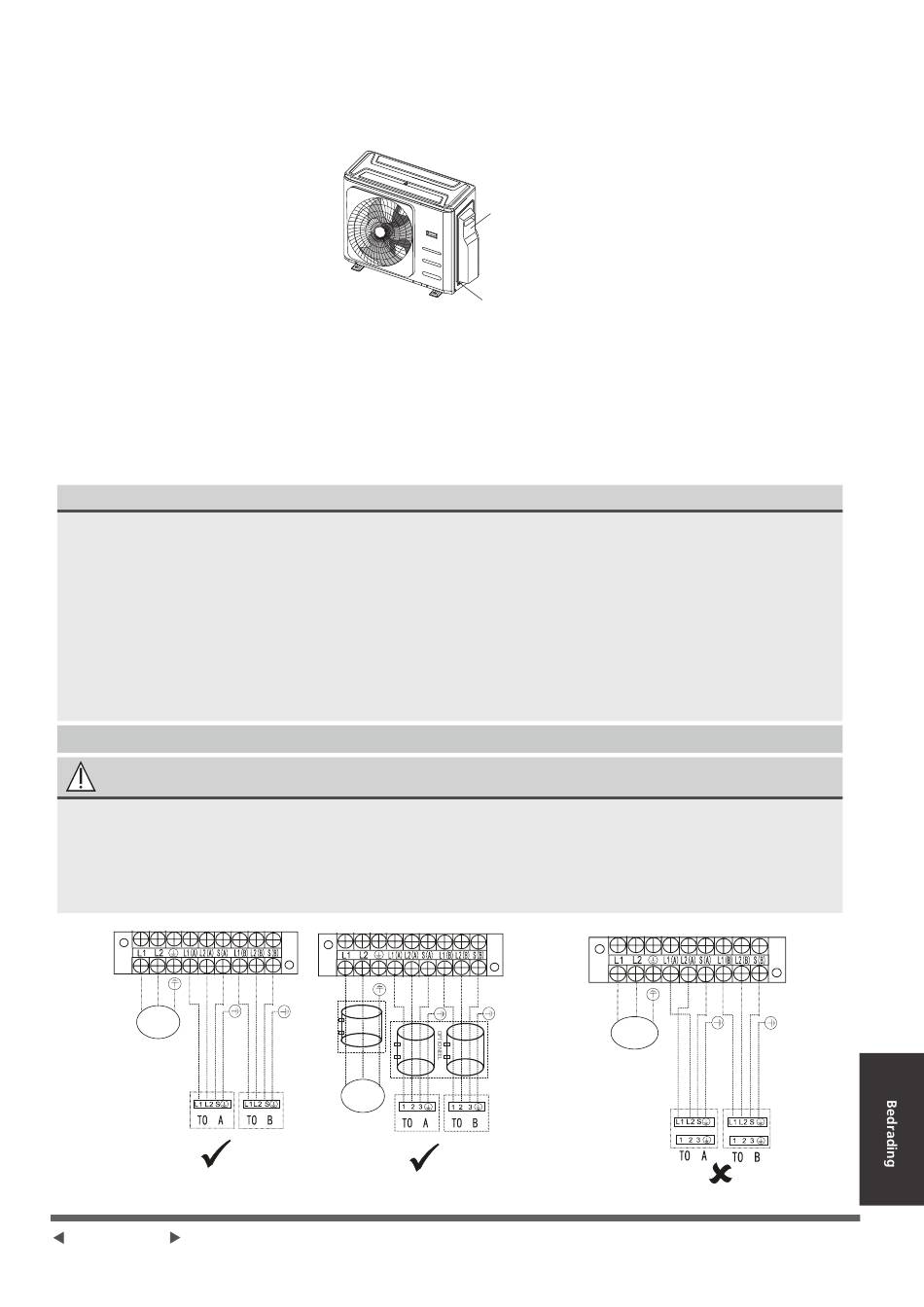

Bedradingsdiagram
OPGELET
Sluit de verbindingskabels aan op de terminals, zoals aangegeven, op de cijfers op het terminalblok
van de binnen- en buiteneenheden die bij hen passen. Zo moet bijvoorbeeld terminal LI (A) van de
buiteneenheid moet worden aangesloten op L1/1 van de binneneenheid. De buiteneenheid kan passen
op verschillende typen binneneenheden; de cijfers op het terminalblok van de binneneenheid kunnen
ietwat afwijken. Let goed op bij het aansluiten van de bedrading.
VERMOGEN
Bladzijde 28
Afdekking
Schroef
VERMOGEN
VERMOGEN
of
of
