DA
Komponenter og installation
Udstyr
pH-KIT (valgfrit)
PH KIT og ORP KIT fås kun til skalerbare modeller.
Tilslutning af elektrolysecelle
mod. 7 g/h - 12 g/h
mod. 21 g/h

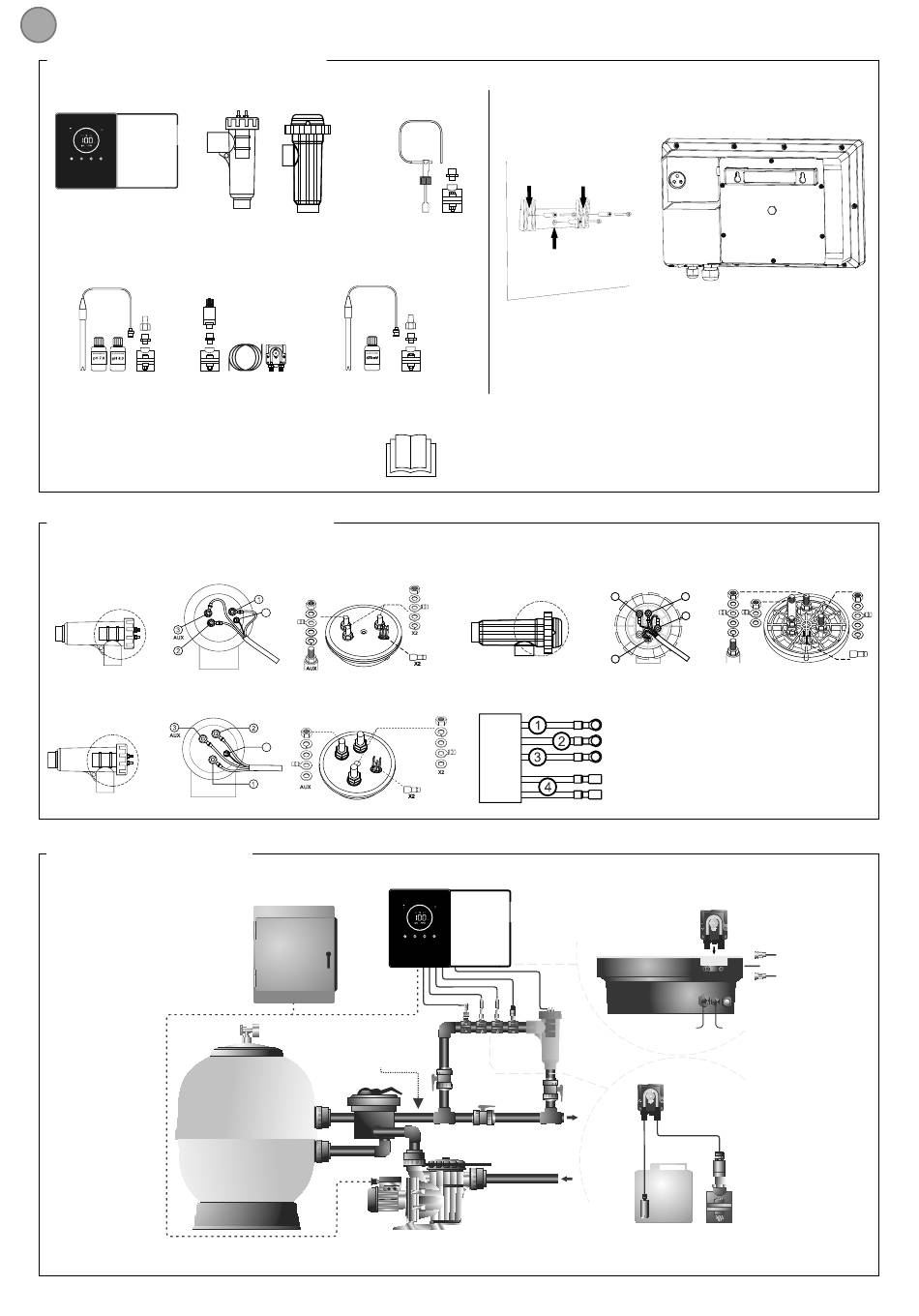

Installationsdiagram
Filter
Bemærk: Dette skema viser en installation af en skalerbar model med alt ekstraudstyr installeret. Dette skema kan variere afhængigt af den købte model.
Celle
(7 g /12 g / 21 g) (30 g / 40 g)
ORP-KIT (valgfrit)
4
4
Elektrisk panel
andet
udstyr
KIT med
flowkontakt
(ekstraudstyr)
Rawlplug: 8x50 mm
Skrue: 5x50 mm
BEMÆRK! Skal altid monteres lodret på en fast overflade og på et
tørt og ventileret sted. Det anbefales, at udstyret installeres på steder,
der ikke er udsat for vind og vejr. Undgå dannelse af ætsende miljøer.
Se den fulde manual for yderligere oplysninger
om installation og ledningsføring.
mod. 30 g/h - 40 g/h
X2
X2
Udstyr
Celle
Injektor
ORP
pH
Flowkontakt
Udgang
Indgang
Installation af udstyret på en væg
1
3
AUX
2
4
A A U U X X
RØDT KABEL
RØDT KABEL
GULT KABEL (AUX)
ORANGE KABEL (TEMP)
ORANGE KABEL (TEMP)
Pumpe
pH
ORP-sensor
pH-sensor
Celle
230 V
PH-pumpe
Injektor
pH minus
X X 2 2
