20 Ligar dispositivos de segurança
adicionais
Barreira fotoeléctrica
Função: Ao activar a entrada de segurança (contacto é
aberto) o automatismo pára e inverte para a posição final
ABRIR.
Se o "sistema automático de fecho" também estiver activado,
o automatismo irá deslocar-se para a posição final ABRIR,
desligando-se a seguir à terceira mensagem de obstrução
sucessiva.
Ligação: Desligue a ficha com ponte amarela da ligação
externa 2 e guarde-a. Ligar o dispositivo de segurança.
Régua de segurança, sensor óptico
aviso
ligados através de módulos de extensão.
Paragem de emergência
Função: Se o dispositivo de segurança acoplado for
accionado durante o fecho do portão (contacto aberto), o
portão pára de imediato. Depois de fechado o contacto de
paragem de emergência, o automatismo para portões pode
voltar a ser deslocado com o próximo impulso.
Ligação: Desligue a ficha com ponte verde da ligação
externa 5 e guarde-a. Ligar o dispositivo de segurança.
21 Ligações adicionais
Luz suplementar
A ligação só deve ser efectuada por um electricista. Além da
luz do automatismo (Lâmpada LED de 5 W) pode ser ligada
uma luz suplementar com, no máx., 60 W (nenhuma lâmpada
fluorescente tubular) aos bornes 1 e 2.
Nota: Algumas lâmpadas economizadoras de energia
podem afectar o sinal de rádio.
Entrada de impulsos externa
É possível ligar um sinal externo de impulso (p. ex., botão de
parede) aos bornes 14 e 15. Os elementos de comando fixos,
como por exemplo botões, têm ser instalados a uma altura
mínima de 1,5 m e com vista para o portão, mas afastados
das peças móveis. Os interruptores accionados por chave
podem ser instalados a uma altura inferior.
Antena adicional
É possível ligar uma antena externa aos bornes 17 e 16
(GND). A antena interna (borne 17) tem de ser separada.
14
16
15
17

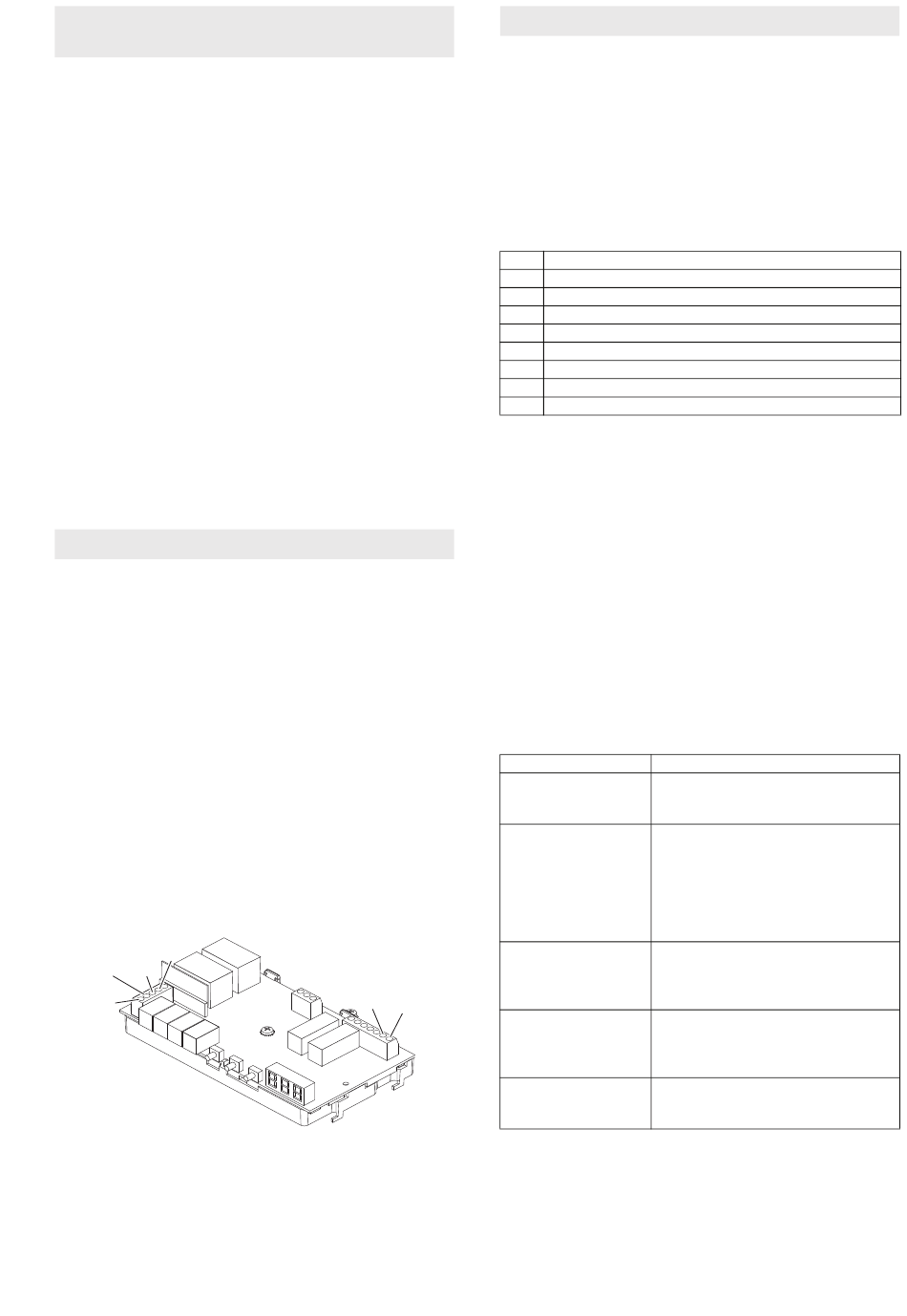

Figura: Placa de controlo. Ver também página 219.
Magic 1000-2
22 Eliminar anomalias
Frequências parasitas
Os sinais de rádio de outros emissores de 868 MHz podem
causar perturbações no automatismo para portões.
Auto-teste
É efectuado um auto-teste depois da ligação, de cada
funcionamento do motor e a cada 2,25 h em modo de
repouso.
Sem erro = Mensagem de estado.
Mensagens de erro
002
003
luz de
e
004
005
006
007
008
009
010
Eliminação de falhas: Efectuar reset (Capítulo 19) e, em
seguida, o passo de trabalho Programar o automatismo para
portões (Capítulo 15) .
Se o erro voltar a ocorrer, recorra ao serviço de assistência
técnica
Nota: Se for detectado o mesmo erro em 2 auto-testes
consecutivos, o comando é bloqueado (deixa de aceitar os
comandos). Após cerca de um minuto, é efectuado um novo
auto-teste. Se não for então detectado qualquer erro, o
bloqueio volta a ser anulado. Se o erro persistir, tem de
executar um Reset. Neste caso serão apagados todos os
ajustes. O automatismo para portões tem de ser
reprogramado.
Causas de erro / solução
Descrição
A luz do automatismo
para portões pisca de
modo constante
A luz do automatismo
para portões pisca
em intervalos de 4
O sistema de
segurança contra
obstáculos não
2
funciona
1
O automatismo está
totalmente
inoperante
O automatismo
funciona
incorrectamente
IP2286 12/2017
Dados EEprom
Medição de corrente
Hardware LS
Desconexão dos tiristores
Desconexão do relé
Teste de vigilância
Teste de ROM
Teste de RAM
Teste de SE
Causa possível / solução
O portão entrou em contacto com
um obstáculo Executar o teste de
funcionamento
O automatismo para portões não
está programado, Atenção, a
protecção da desconexão de força
encontra-se desactivada! Efectue
automatismo para portões
Programar o automatismo para
portões (Capítulo 15)
Portão mal ajustado ou obstáculo /
efectuar reset e reprogramar
Alimentação de corrente inexistente
ou errada / Fusível do comando do
motor com defeito / Verificar
ligações externas 7 e 8
Carro não engatado / correia
dentada não tensionada / soleira do
portão congelada
151 / 219
