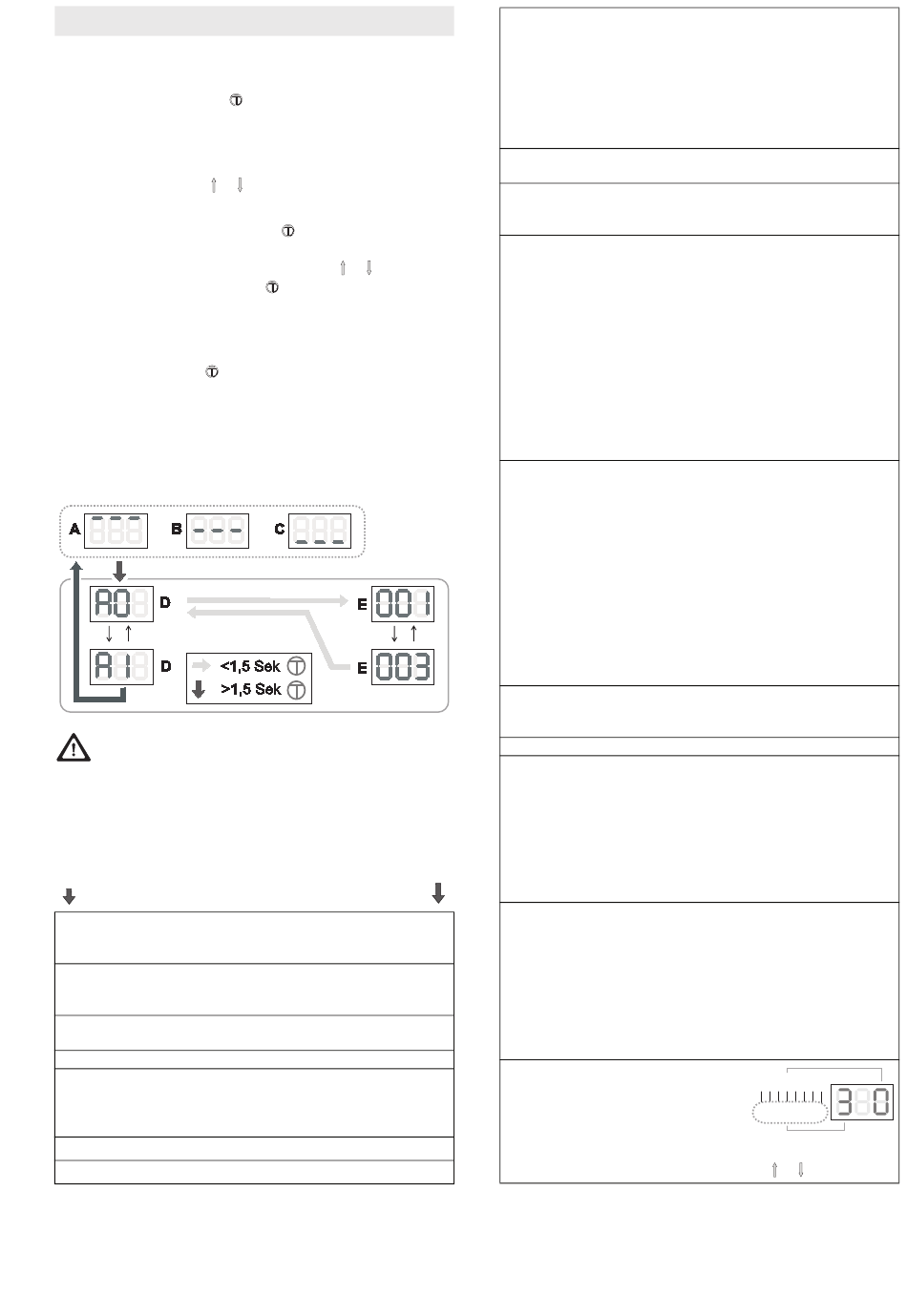

18 Programmazione
Attivazione della modalità Programmazione
Durante uno dei 3 messaggi di stato A, B o C (vedi Capitolo
10) premere il tasto Menu
visualizzazione passa alla visualizzazione menu (D).
Selezionare il menu Programmazione
Selezionare con i tasti
e
Visualizzare / modificare il valore Menu
Indicatori: Premere il tasto Menu
secondi, il valore Menu (E) viene visualizzato.
Modificare: Modificare il valore con i tasti
Salvare: Premere il tasto Menu
il menu Programmazione (D) viene visualizzato di nuovo.
Uscire dalla modalità Programmazione
Premere il tasto Menu
visualizzazione passa al messaggio di stato e le modifiche
vengono memorizzate.
Se durante la fase di programmazione non viene premuto
alcun tasto entro 15 sec., si esce automaticamente dalla
modalità Programmazione.
ATTENZIONE: se vengono modificati i valori del
menu Programmazione A0 - A4, il dispositivo di
interruzione di forza non sarà più attivo! Prima di una
nuova messa in funzione, istruire di nuovo la motorizzazione.
A tale scopo eseguire
Istruzione della motorizzazione per
garage (Capitolo 15) .
Menu
Funzione, campo di regolazione, unità
A0 Lunghezza SCORRIMENTO DOLCE APERTO in
7 cm
000..009
A1 Lunghezza SCORRIMENTO DOLCE CHIUSO in
7 cm
000..009
A2 Velocità scorrimento dolce (CHIUSO) mm/sec.
000= 50...009= 140
A3 Backjump, OFF= 000 ON= 001
A4 Cambio direzione, OFF= 000 ON= 001
Regolazione (con +/-) possibile solo quando il
connettore ARRESTO D'EMERGENZA (1, verde)
è scollegato.
A5 Aggiunta di forza APERTO
A6 Aggiunta di forza CHIUSO
Magic 1000-2
per più di 1,5 secondi. La
il menu selezionato.
per meno di 1,5
e
.
per meno di 1,5 secondi,
per più di 1,5 secondi, la
Impostazione di fabbrica
1)
000..009
1)
000..009
A7 Tipo di portone: Portone sezionale a soffitto/
portone basculante= 000
Portone sezionale laterale*= 001
Portone sezionale laterale* con avvio dolce= 002
* Sbloccaggio ostacoli anche in direzione
APERTO
Se viene modificato A7, resettare
istruire di nuovo la motorizzazione.
A8 Tempo di preallarme (APERTO/CHIUSO)
001=2sec... 008=16sec
A9 Scheda supplementare
000= ZKMagicS
001= ZKMagic
b0 Relè 1 (con scheda supplementare ZKMagic)
000= nessuna funzione
001= serratura elettr.
002= segnalatore luminoso*
003= test barriera fotoelettrica* (interruzione
tensione trasmettitore)
004= indicatore di stato*: portone in finecorsa
APERTO
005= indicatore di stato*: portone in finecorsa
CHIUSO
006= semaforo verde*
007= semaforo rosso*
* se A9= 001
b1 Relè 2 (con scheda supplementare ZKMagic)
000= nessuna funzione
001= serratura elettr.*
002= segnalatore luminoso*
003= test barriera fotoelettrica* (interruzione
tensione trasmettitore)
004= indicatore di stato*: portone in finecorsa
APERTO
005= indicatore di stato*: portone in finecorsa
CHIUSO
006= semaforo verde*
007= semaforo rosso*
* se A9= 001
b2 Costole di sicurezza, con scheda
supplementare ZKMagic e se A9= 001
000= OFF
b3 Rilevamento corsa a vuoto 000= OFF 001= ON
b4 Comando automatico di chiusura
000= OFF
001..010 durata di apertura sec.*
(001= 5sec... 010= 50sec)
011..040 durata di apertura min.*
(011=1min... 040= 30min)* più tempo di preallarme
* Attivo solo se il portone è stato aperto
completamente
b6 Intervallo di manutenzione
002
000= OFF
001..009 (1000 movimenti del portone)
Esempio: 005= 5000 movimenti del portone
004
Al termine dell'intervallo di manutenzione,
l'illuminazione della motorizzazione lampeggia
dopo ogni corsa del portone. Una regolazione
005
comporta il resettaggio del contatore dell'intervallo
di manutenzione.
001
b7 Numero versione
000
Ognuna delle posizioni
numeriche (0-7) viene
visualizzata in successione.
Nell'esempio:
k
003
Versione: 04 Data: 20.05.10
Selezionare la posizione con i tasti
003
IP2286 12/2017
(Capitolo 19)
(Capitolo 15).
001= OSE
002= 8k2
1)
*, sec. e min.
04200510
01234567
e
000
e
000
000
000
000
000
001
000
000
.
73 / 219
