OBS: Hvis værdierne fra programmerings-
menuerne A0 til A4 ændres, er der ikke længere
nogen beskyttelse fra kraftudkoblingen! Inden næste brug
skal portautomatikken indlæres på ny. Gennemfør hertil
Indlæring af portautomatikken (Kapitel 15).

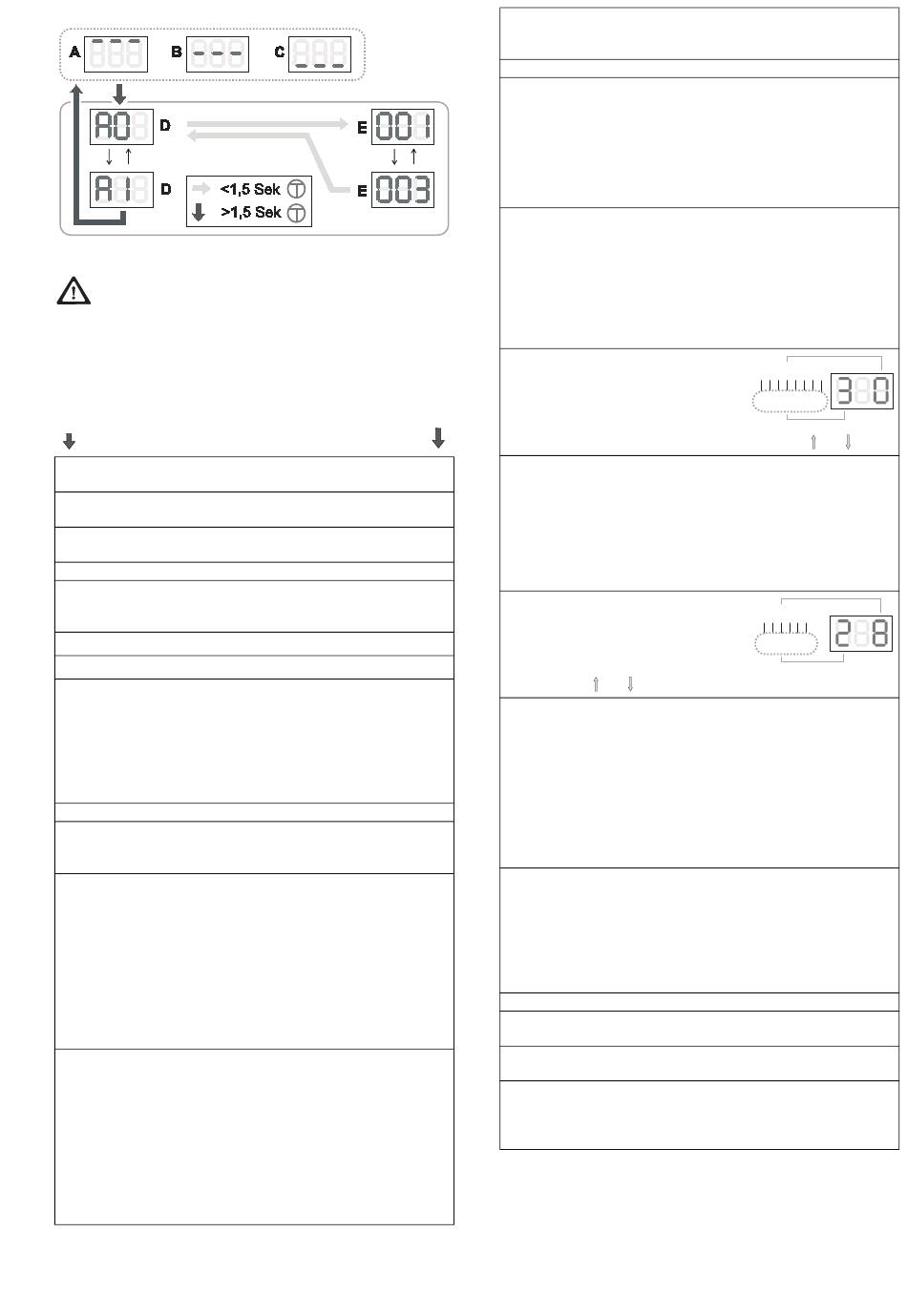

Menu
Funktion, indstillingsområde, enhed
A0 Længde SOFTKØRSEL OP på 7 cm
000..009
A1 Længde SOFTKØRSEL I på 7 cm
000..009
A2 Hastighed softkørsel (I) mm/sek.
000= 50...009= 140
A3 Backjump, OFF= 000 ON= 001
A4 Skift af køreretning, OFF= 000 ON= 001
Indstilling (med +/-) kun mulig, hvis stikket
NØDSTOP (1, grøn) ikke er tilsluttet.
1)
A5 Krafttillæg OP
000..009
1)
A6 Krafttillæg I
000..009
A7 Porttype: Ledhejseport/vippeport = 000
Sidegående port* = 001
Sidegående port* med blød opstart = 002
* Forhindringsfrigivelse også i retning OP
Hvis A7 er blevet ændret, gennemføres et reset
(Kapitel
19), derefter teaches portautomatikken
igen.
(Kapitel 15).
A8 Forvarslingstid (OP/I) 001=2 sek... 008=16 sek.
A9 Ekstrakort
000= ZKMagicS
001= ZKMagic
b0 Relæ 1 (ved ekstrakort ZKMagic)
000= ingen funktion
001= el-lås
002= advarselslys*
003= lysbomtest* (afbrydelse senderspænding)
004= tilstandsindikator*: Port i slutposition OP
005= tilstandsindikator*: Port i slutposition I
006= grønt lys*
007= rødt lys*
* hvis A9= 001
b1 Relæ 2 (ved ekstrakort ZKMagic)
000= ingen funktion
001= el-lås*
002= advarselslys*
003= lysbomtest* (afbrydelse senderspænding)
004= tilstandsindikator*: Port i slutposition OP
005= tilstandsindikator*: Port i slutposition I
006= grønt lys*
007= rødt lys*
* hvis A9= 001
Magic 1000-2
Fabrikkens indstilling
002
004
005
001
000
003
003
000
000
000
000
000
IP2286 12/2017
b2 Lukkekantsikring, ved ekstrakort ZKMagic, og
hvis A9= 001
000= OFF
001= OSE
b3 Tomkørselsregistrering 000= OFF 001= ON
1)
b4 Lukkeautomatik
*, sek. og min.
000= OFF
001..010 Åbenholdningstid sek.*
(001 = 5 sek... 010 = 50 sek.)
011..040 Åbenholdningstid min.*
(011=1 min... 040=30 min.) * plus forvarslingstid
* Kun aktiv, hvis porten er åbnet fuldstændigt
b6 Vedligeholdelsesinterval
000= OFF
001..009 (1000-portbevægelser)
Eksempel: 005 = 5000 portbevægelser
Når vedligeholdelsesintervallet er udløbet, blinker
motorbelysningen efter hver portkørsel. En
indstilling nulstiller vedligeholdelsesintervallets
tæller.
b7 Versionsnummer
Hver talposition (0-7) vises én
efter én.
Eksemplet viser:
Version: 04 Dato: 20.05.10
Vælg den ønskede position med tasterne
b8 Service-modus
000= betjeningsfelt frit, menupunkterne kan
indstilles
001= betjeningsfelt spærret, menupunkterne kan
ikke indstilles
002= dataudlæsning (ekstrakort)
En indstilling er kun mulig, hvis stikket NØDSTOP
(1, grøn) og lysbom (2, gul) ikke er tilsluttet.
b9 Triptæller (kan ikke ændres)
Hver talposition (0-5) vises én
efter én.
Eksemplet viser værdien 8.000
Vælg den ønskede position med
tasterne
og
.
C0 Testmodus for Magic-Door-Control (option)
Radiosignal, maks. 15 sekunder:
000= intet signal
001= slutposition OP
002= slutposition I
003= kørsel OP
004= kørsel I
005= står på strækningen
007= fejl
008= forhindring
C1 Lukkeautomatik OFF delvis åbning
sek. og min.
000= OFF
001..010 Åbenholdningstid sek.*
(001 = 5 sek... 010 = 50 sek.)
011..040 Åbenholdningstid min.*
(011=1 min... 040=30 min.) * plus forvarslingstid
C2 Delvis åbning i trin à 5cm: 000..100
C3 Efterlysningstid, efter motorkørsel
000..060 (trin à 10 sek.)
C4 Lukke, efter at lysbommen er forladt, 000...019,
0,5 sek.
C5 NØDSTOP-indgang
000= lukkeautomatik spærret efter NØDSTOP
001= lukketid starter igen efter frigivelse
NØDSTOP
000
002= 8k2
001
000
000
04200510
01234567
og
.
000
008000
012345
000
1)
000
020
012
000
000
