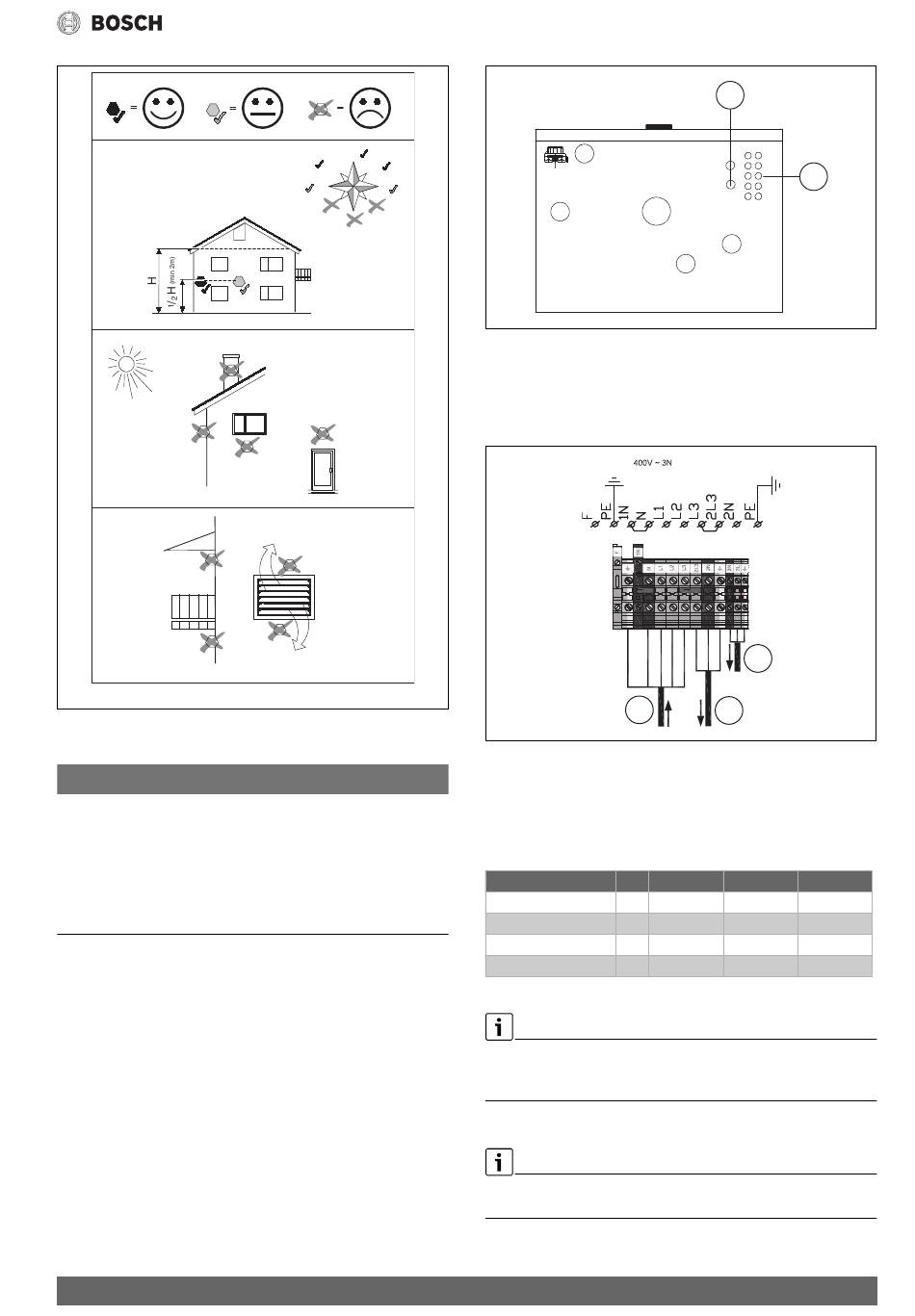

Afb. 8
Plaatsing van de buitentemperatuursensor
Externe aansluitingen
OPMERKING:
Materiële schade door verkeerde aansluiting!
Door aansluiting op een verkeerde spanning of stroomsterkte is schade
aan elektrische bestanddelen mogelijk.
▶ Voer uitsluitend aansluitingen op externe aansluitingen van de warm-
tepomp uit, die voor 5 V en 1 mA aangepast zijn.
▶ Gebruik uitsluitend relais met goudcontacten wanneer tussenrelais
nodig zijn.
De externe ingangen kunnen voor de afstandsbediening van afzonderlij-
ke functies van de besturing worden gebruikt.
De functies, die door de externe ingangen worden geactiveerd, worden
in de handleiding van de besturing beschreven.
De externe ingang wordt op een handmatige schakelaar of een besturing
met 5 V-relaisuitgang aangesloten.
Binneneenheid aansluiten
▶ Sluiting van de besturing afnemen.
▶ Aansluitkabel door de kabeldoorvoeren in de schakelkast leiden.
▶ Sluit de kabel aan conform het schakelschema.
▶ Deksel van de besturing en frontplaat van de binneneenheid weer
aanbrengen.
Compress 6000 AW AWE – 6720890627 (2018/12)
N
NW
NE
W
E
SW
SE
S
Afb. 9
[1]
[2]
Standaard: elektrische aansluiting bij geïntegreerde bijverwarming
6 720 809 156-23.1I
Afb. 10 Elektrische standaardaansluiting voor geïntegreerde elektri-
[1]
[2]
[3]
Tabel 4 Vermogenstrappen van de elektrische bijverwarming
K3 is bij compressorbedrijf geblokkeerd. Wanneer alleen elektrische bij-
verwarming wordt gebruikt en de compressor is uitgeschakeld, gelden
de volgende vermogenstrappen: 3 - 6 - 9 kW.
Alternatieve uitvoering wisselstroom, zie volgorde van de bruggen
De warmtepomp wordt op een afzonderlijke stroomvoorziening via de
huisaansluiting aangesloten.
Kabeldoorvoeren
Kabeldoorvoer voor sensor, CAN-BUS en EMS-BUS
Kabeldoorvoer voor elektrische aansluiting
(fabrieksuitvoering)
1
sche bijverwarming
400 V (draaistroom) netspanning voor binneneenheid
230 V (wisselstroom) netspanning voor warmtepomp (wissel-
stroom)
230 V ~1N netspanning voor toebehoren
Vermogen
K1
2000
W
x
4000
W
6000
W
x
9000
W
x
Installatie
2
1
3
2
K2
K3
x
x
x
x
11
