▶ Gebruik bij externe inductieve invloeden (bijvoorbeeld van FV-instal-
laties) afgeschermde kabels. Aard daarbij de afscherming aan
slechts één zijde aan de behuizing.
▶ Sluit de kabel op de installatiemodule op klem EMS-BUS aan.
Voer de aansluiting conform afb. 16 op dezelfde klem parallel uit wan-
neer op de EMS-aansluitklem al een bestanddeel is aangesloten.

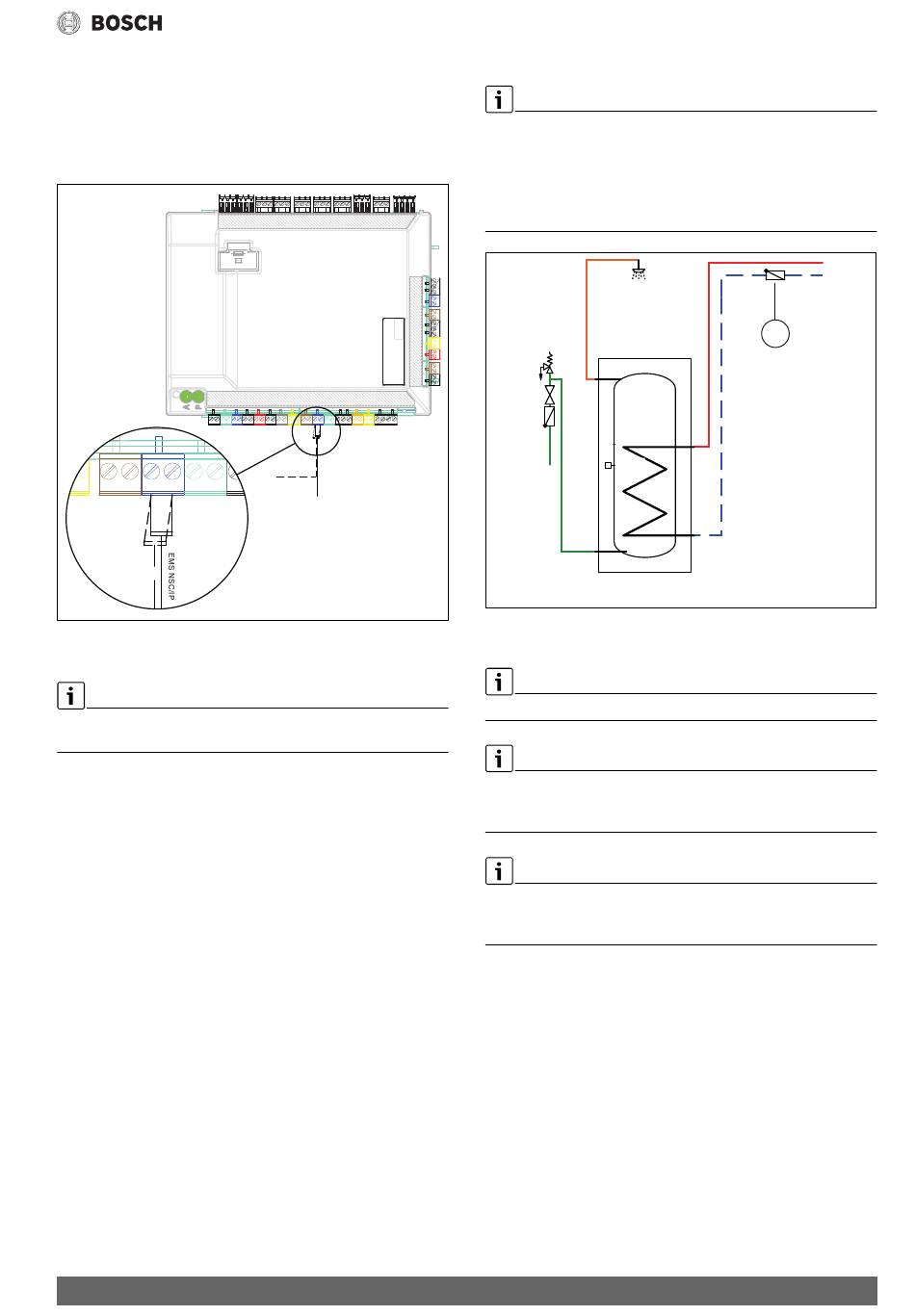

Afb. 16 EMS-aansluiting op installatiemodule
9.2
Externe aansluitingen
Maximale last op de relaisuitgangen: 2 A, cos Bij een hogere be-
lasting is montage van een tussenrelais nodig.
• Uitgang VC0 schakelt bij omschakelen tussen verwarmings- en warm-
waterbedrijf en wordt gebruikt, wanneer een extern boilervat is geïn-
stalleerd.
• Relaisuitgang PK2 is in koelbedrijf actief. Mogelijke toepassingsge-
bieden:
– Omschakelen tussen koeling/verwarming voor ventilatorconvec-
toren. De besturing van de ventilatorconvector moet de betreffen-
de functie hebben.
– Pompregeling in een separaat circuit, welke uitsluitend voor het
koelbedrijf is bedoeld.
– Regeling van vloerverwarmingcircuits in natte ruimten.
– Wanneer de instelling "PC1 in WW-bedrijf uitschakelen" op "Nee"
is ingesteld, schakelt PK2 ook bij de ontdooiing. Deze functie is
bedoeld als terugslagklep voor ventilatorconvectoren.
9.3
Veiligheidstemperatuurbegrenzer
In bepaalde landen is in de vloerverwarming een veiligheidstempera-
tuurbegrenzer voorgeschreven. De veiligheidstemperatuurbegrenzer
wordt op de installatiemodule aan de externe ingang 1–3 aangesloten
( afb. 31). Stel de functie voor externe ingang in ( handleiding van
de besturing).
Compress 6000 AW AWE – 6720890627 (2018/12)
9.4
Installatie van de boiler
Wanneer de boiler lager wordt geïnstalleerd dan de warmtepomp (bijv. in
de kelder), kan een eigen circulatie optreden, die tot warmteverlies in de
boiler leidt.
▶ Terugslagklep in het circuit monteren, die de eigen circulatie voor-
komt, wanneer de installatiehoogte van de boiler onder de warmte-
pomp ligt.
6 720 809 156-42.2I
Afb. 17 Warmwaterboiler
[1]
Terugslagventiel
Zie de documentatie van de boiler voor de aansluithandleiding.
Bij gebruik van een boiler (laadcircuitopslag) in de cv-installatie moet op
de boiler een automatische ontluchter worden gemonteerd. Geldt ook
voor een dubbelwandige boiler.
Bij gebruik van een laadcircuitopslag in de cv-installatie moet op de in-
laat in de boiler een automatische ontluchter met microbellenafscheider
worden gemonteerd.
9.5
Warmwaterboiler temperatuursensor TW1
Wanneer de boiler is aangesloten en TW1 met het systeem is verbonden,
wordt deze bij de start automatisch bevestigd.
▶ Warmwatertemperatuursensor TW1 aan de installatiemodule in de
besturing op aansluitklem TW1 aansluiten.
Installatie van het toebehoren
1
TW1
CW1
