Technische gegevens
11.3.3 Warmtepomp (draaistroom) met geïntegreerde elektrische bijverwarming (draaistroom)
1
16
17

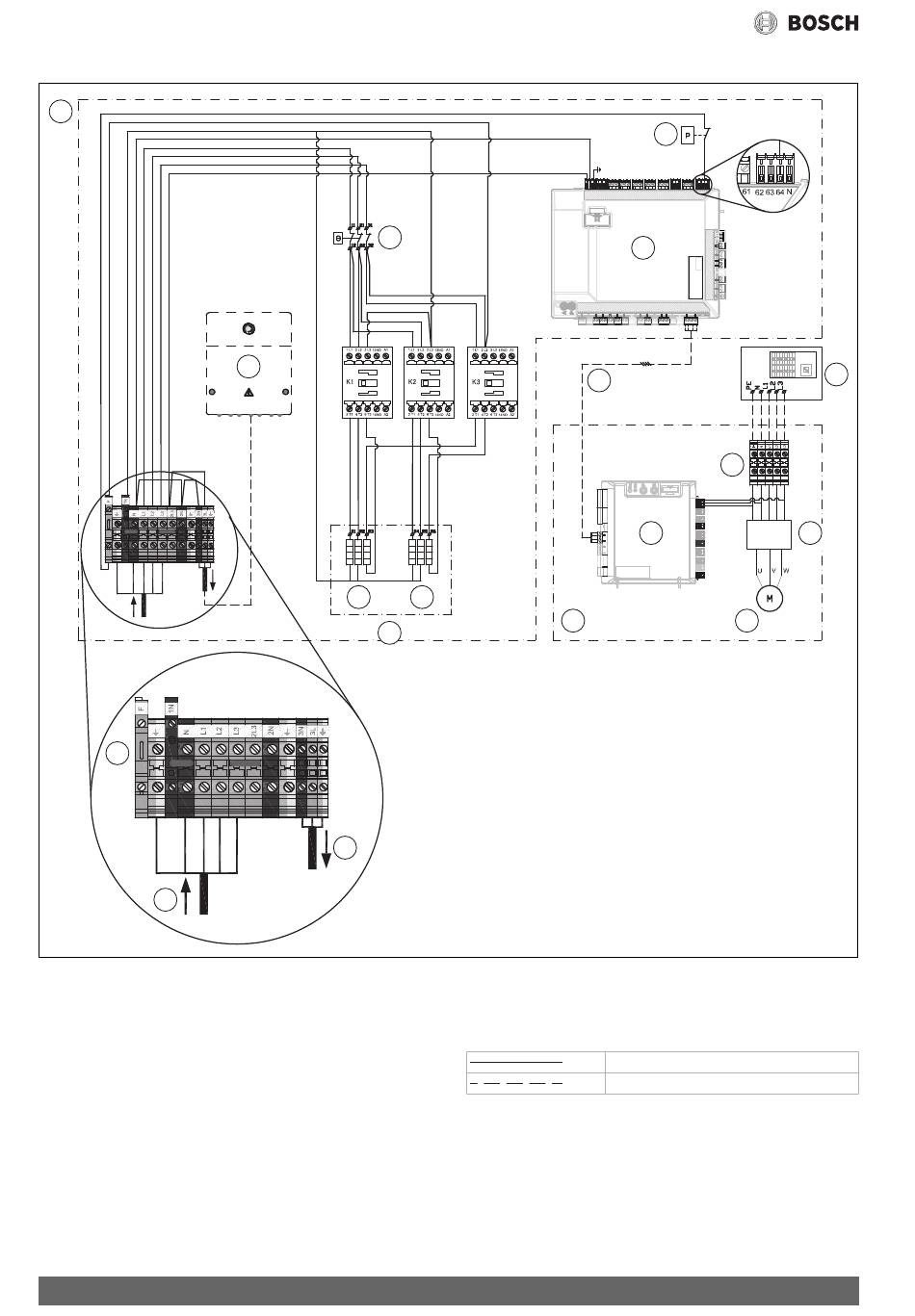

Afb. 30 Warmtepomp (draaistroom) met geïntegreerde elektrische bijverwarming (draaistroom)
[1]
Binneneenheid
[2]
Warmtepomp
[3]
Drukcontrole
[4]
Oververhittingsbeveiliging (UHS)
[5]
Installatiemodule van de binneneenheid
[6]
Toebehoren
[7]
CAN-BUS
[8]
Hoofdverdeler
[9]
Stroomvoorziening warmtepomp
[10] I/O-module
[11] Inverter
[12] Verwarmingselement 3 x 1 kW (3 x 53)
[13] Verwarmingselement 3 x 1 kW (3 x 53)
[14] Elektrische bijverwarming
[15] Compressor
30
4
6
12
13
14
18
5
7
2
[16] Aansluitklemmen
[17] Netspanning 400 V ~3N
[18] Stroomvoorziening toebehoren
Fabrieksaansluiting
Aansluiting bij installatie/toebehoren
Compress 6000 AW AWE – 6720890627 (2018/12)
3
9
10
11
15
8
