ТРУБОПРОВОД И ЗАПРАВКА хЛАДАГЕНТА
8.4 зАПРАВКА ХЛАДАГеНТА
!
В Н И М А Н И е
•
Не заряжать КИСЛОРОД, АЦЕТИЛЕН или другие горючие и
ядовитые газы в контур охлаждения, т.к это может привести к
взрыву. При проведении испытаний установки на герметичность
рекомендуется использовать азот без примеси кислорода. Эти
типы газов являются крайне опасными.
•
Полностью изолируйте места соединения труб и конусные
гайки.
•
Полностью изолируйте жидкостные трубы, чтобы избежать
понижения производительности и образования конденсата на
их поверхности.
8.5 КОЛИчеСТВО ХЛАДАГеНТА ДЛЯ зАПРАВКИ
Если фактическая длина трубопровода превышает указанную длину, следует заправить дополнительное количество
хладагента в соответствии с расположенной ниже таблицей:
заправка хладагента в
наружный блок (кг)
1,6
RAS-2HVNP1
1,6
RAS-2.5HVNP1
1,9
RAS-3HVNC1
1 Определите количество дополнительного хладагента
в соответствии со следующей процедурой и заправьте
систему.
2 Запишите дополнительное количество хладагента,
чтобы облегчить проведение работ по техническому
обслуживанию.

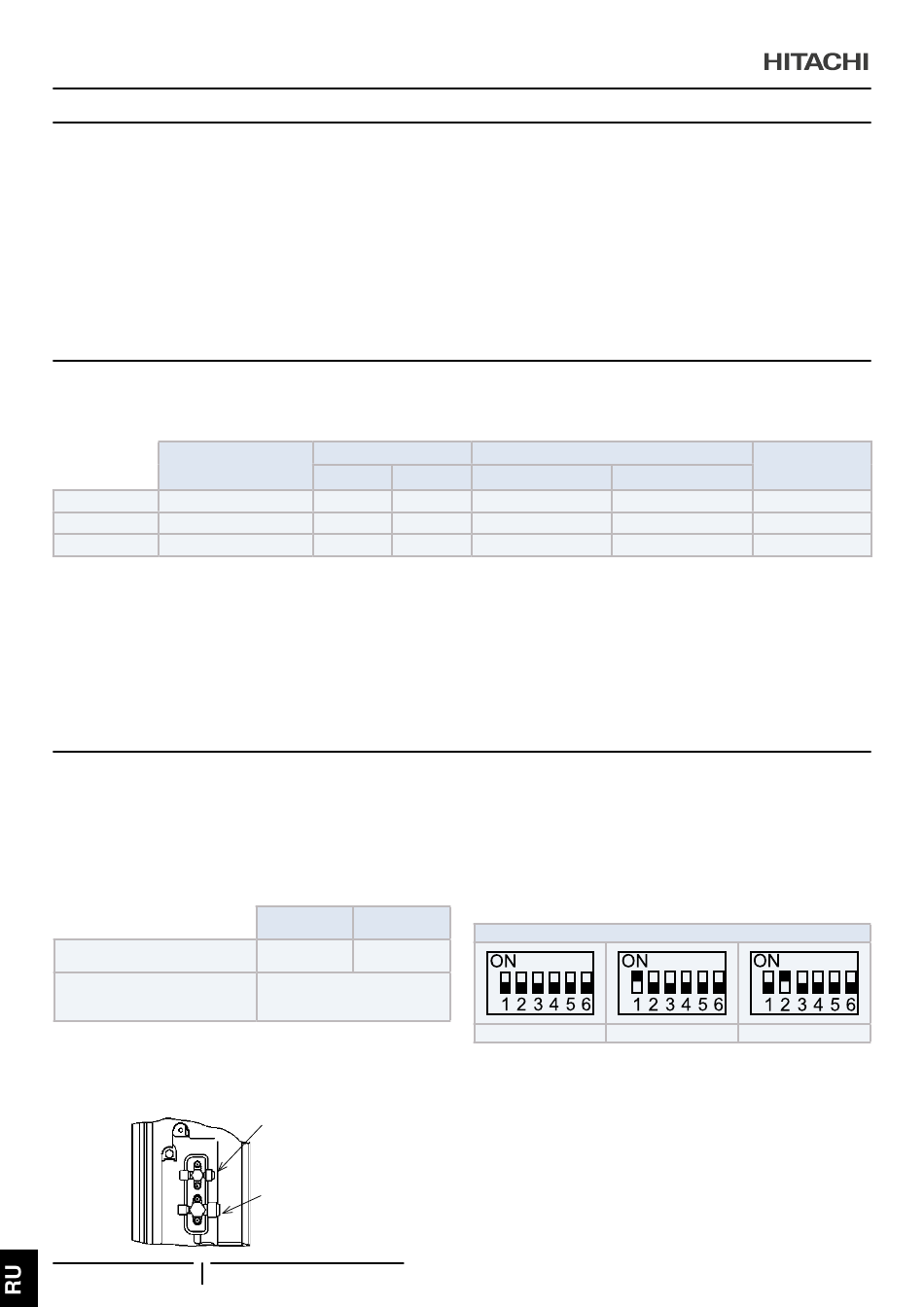

8.6 ОСТОРОжНО С ДАВЛеНИеМ В ТОчКе зАМеРА
При измерении давления используйте отбор давления
запорного газового вентиля, и точка замера жидкостного
трубопровода, как показано на рисунке ниже.
Подключите манометр в соответствии со следующей
таблицей, поскольку стороны высокого давления и стороны
низкого давления меняются в зависимости от режима работы.
Точка замера для газового
запорного вентиля
Точка замера для жидкостного
запорного вентиля
?
П Р И М е ч А Н И е
Будьте осторожны, чтобы хладагент и масло не попали на
электрические части при снятии заправочных шлангов.
Запорный вентиль (жидкость)
280
PMML0398B rev.3 - 01/2020 - P5416651
Длина без заправки (м) Дополнительная заправка хладагента (P) (г/м)
1 ВБ
2 ВБ
30
0
30
0
20
20
Режим
Режим
охлаждения
нагрева
Низкое
Высокое
давление
давление
Исключительно для
вакуумного насоса и заправки
хладагента
Запорный
вентиль (газ)
•
Заправьте точное количество хладагента. Чрезмерная или недо-
статочная нагрузка могут вызвать сбой в работе компрессора.
•
Внимательно
проверьте
Значительная утечка хладагента может вызвать проблемы
с дыханием или образование вредных газов при возникновении
пожара в комнате.
•
При чрезмерном зажатии конусной гайки, со временем в ней мо-
гут образоваться трещины, что приведет к потере хладагента.
1 ВБ
30
30
40
!
В Н И М А Н И е
•
При заправке точно измеряйте количество хладагента для
заправки.
•
Избыточная или недостаточная заправка хладагента может
вызвать проблемы с компрессором.
•
В случае фактической длины трубопровода менее 5 м
обратитесь к дистрибьютору.
•
Заправьте точное количество хладагента. Чрезмерная
или недостаточная нагрузка могут вызвать сбой в работе
компрессора.
Установка длины трубы DSW
Настройка DSW2 потребуется только в том случае, если
длина трубопровода хладагента меньше 5 м или больше
30 м. Установка длины трубы должна выполняться, как
показано ниже.
(Сторона
в таблице ниже показывает местоположение DSW)
DSW2 на наружной плате PCB1
Заводские настройки
Длина трубы ≤ 5 м
наличие
утечки
хладагента.
Макс.
дополнительная
2 ВБ
заправка (кг)
30
1,5
24
1,2
40
1,2
Длина трубы ≥ 30 м
