ЭЛЕКТРОПРОВОДКА

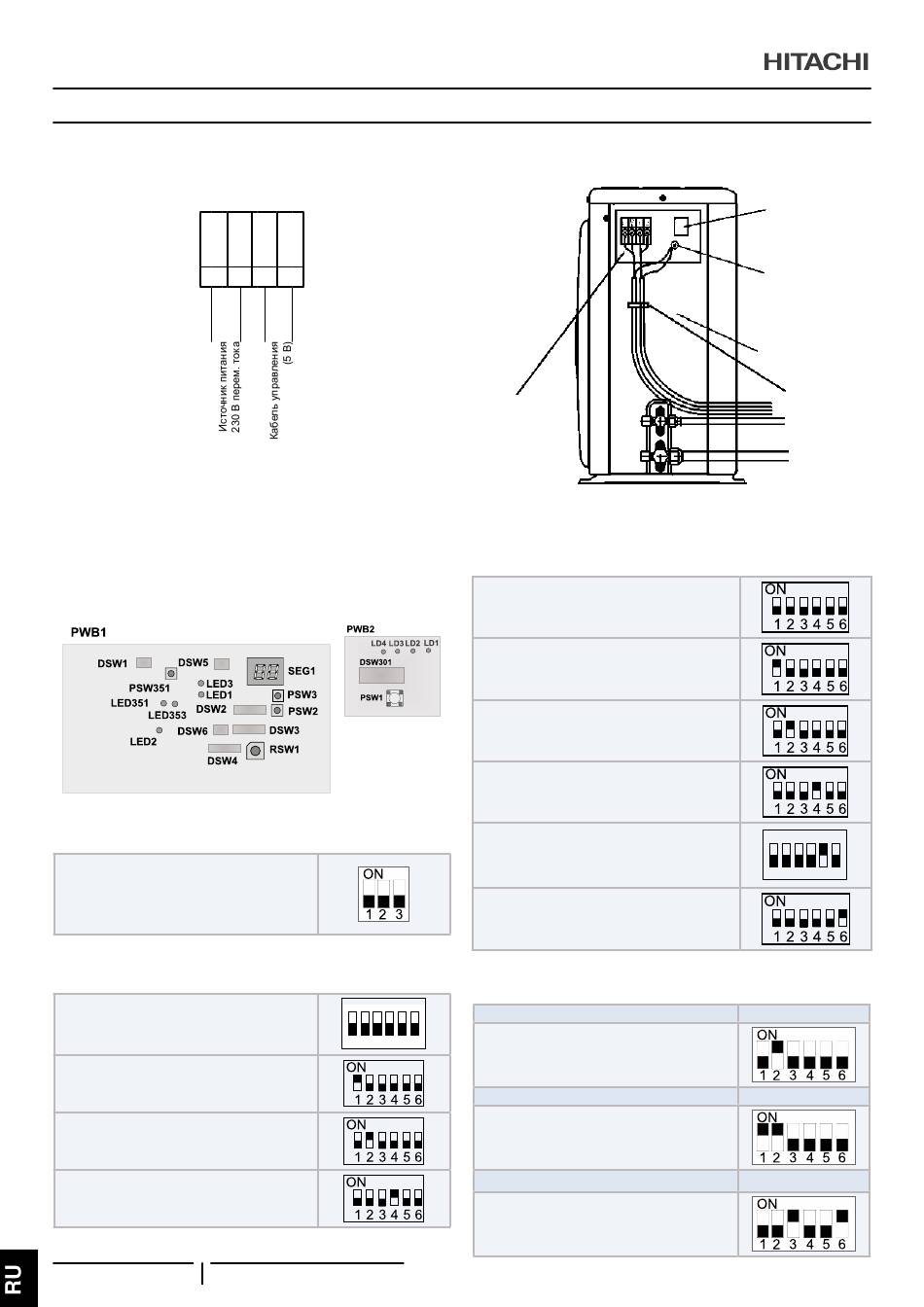

10.2 ПОДКЛЮчеНИе эЛеКТРИчеСКОЙ ПРОВОДКИ ДЛЯ НАРУжНЫХ БЛОКОВ
Ниже показано подключение электропроводки для наружных
блоков:
L1
10.2.1 Настройка DIP-переключателей для наружного блока
Количество и положение DIP-переключателей
PCB наружного блока функционирует с 7 типами DIP-
переключателей и 4 кнопочными переключателями.
Положение выглядит следующим образом:
DSW1: Не требуется настройка
При установлении контакта 1 на
ВКЛ. обнаружение электрического
тока отменяется. После завершения
электрических работ следует вновь
установить его на ВыКЛ.
DSW301: Режим пробного пуска
Заводская настройка перед отправкой
Охлаждение
Нагрев
Принудительная остановка компрессора
282
PMML0398B rev.3 - 01/2020 - P5416651
L2
1
2
N
ON
1 2 3 4 5 6
Инструкции для проводки и электрического щита:
Силовые
провода
DSW2: Настройки опциональных функций и
длина трубопровода
Заводские настройки
Длина трубы ≤ 5 м
Длина трубы ≥ 30 м
Настройки опционной функции
Настройки опционной функции
Настройка наружного входа / выхода
DSW3: Настройка мощности (не требуется
настройка)
Модель
Положение настройки
Модель
Положение настройки
Модель
Положение настройки
PCB
Зажим заземления
Боковая крышка
Проводка
передачи
ON
1 2 3 4 5 6
RAS-2HVNP1
RAS-2.5HVNP1
RAS-3HVNC1
