INSTALLATION

Si on souhaite connecter la hotte dans la version aspirante, en faisant sortir le tuyau sur la partie

arrière, il ne faut pas oublier que le trou d'évacuation de l'air doit être réalisé en suivant les indiR

cations reportées ciRaprès dans le dessin.

En cas d'installation de la hotte en version filtrante, prendre en considération le fait qu'il faudra

laisser au moins 8R10 cm entre la hotte et le plafond ou toute autre limite supérieure (étagère).

Marquer sur la Paroi:

• une ligne Verticale jusqu'au plafond ou à la limite supérieure, au milieu de la zone prévue

pour le montage de la Hotte;

• une ligne Horizontale à: (650-550) mm min. sur les Plaques de Cuisson;

• Marquer comme indiqué un point de référence à 808 mm sur la ligne horizontale de réfé-

rence et à X mm (X = voir tableau dans l'illustration) à droite de la ligne verticale de réfé-

rence.

• Répéter cette opération sur le côté opposé, en vérifiant le nivellement de celui-ci.

• Percer ø 12 mm les points marqués.

• Insérer les chevilles avec vis et bride 11a dans les trous, puis visser.

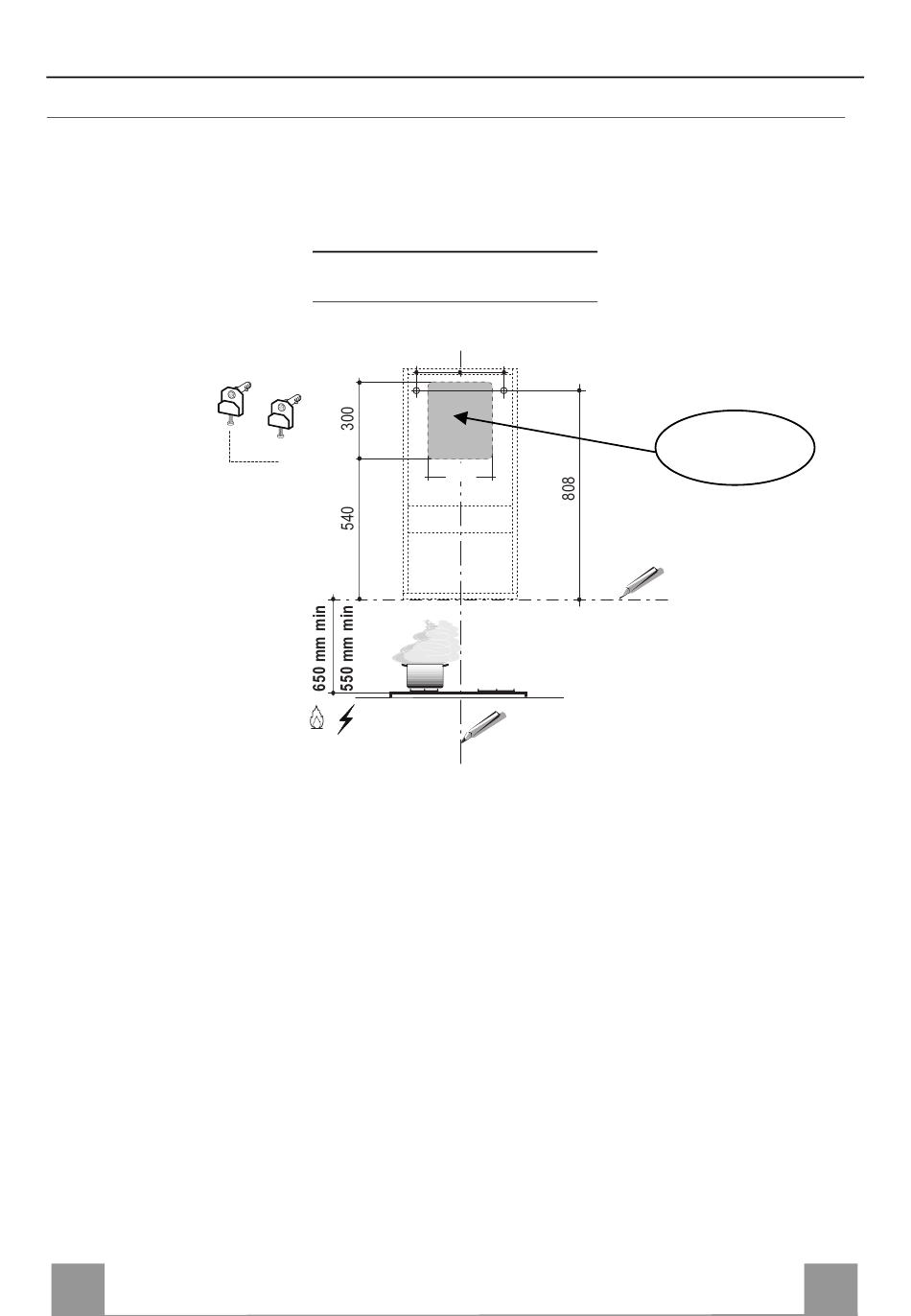

Perçage de la Paroi

Type de Hotte

11a

180

240

390

250

Zone arrière

évacuation air
