Montaż korpusu okapu
• Wyregulować dwie śruby Vr, wsporników 11a.
• Założyć korpus okapu na 2 wsporniki 11a.
• Otworzyć panel przez pociągnięcie, wyjąć filtr jeden po
drugim, popychając go do tyłu i pociągając równocześnie w
dół.
• Od wnętrza korpusu, śrubami Vr wykonać poziomowanie
okapu.

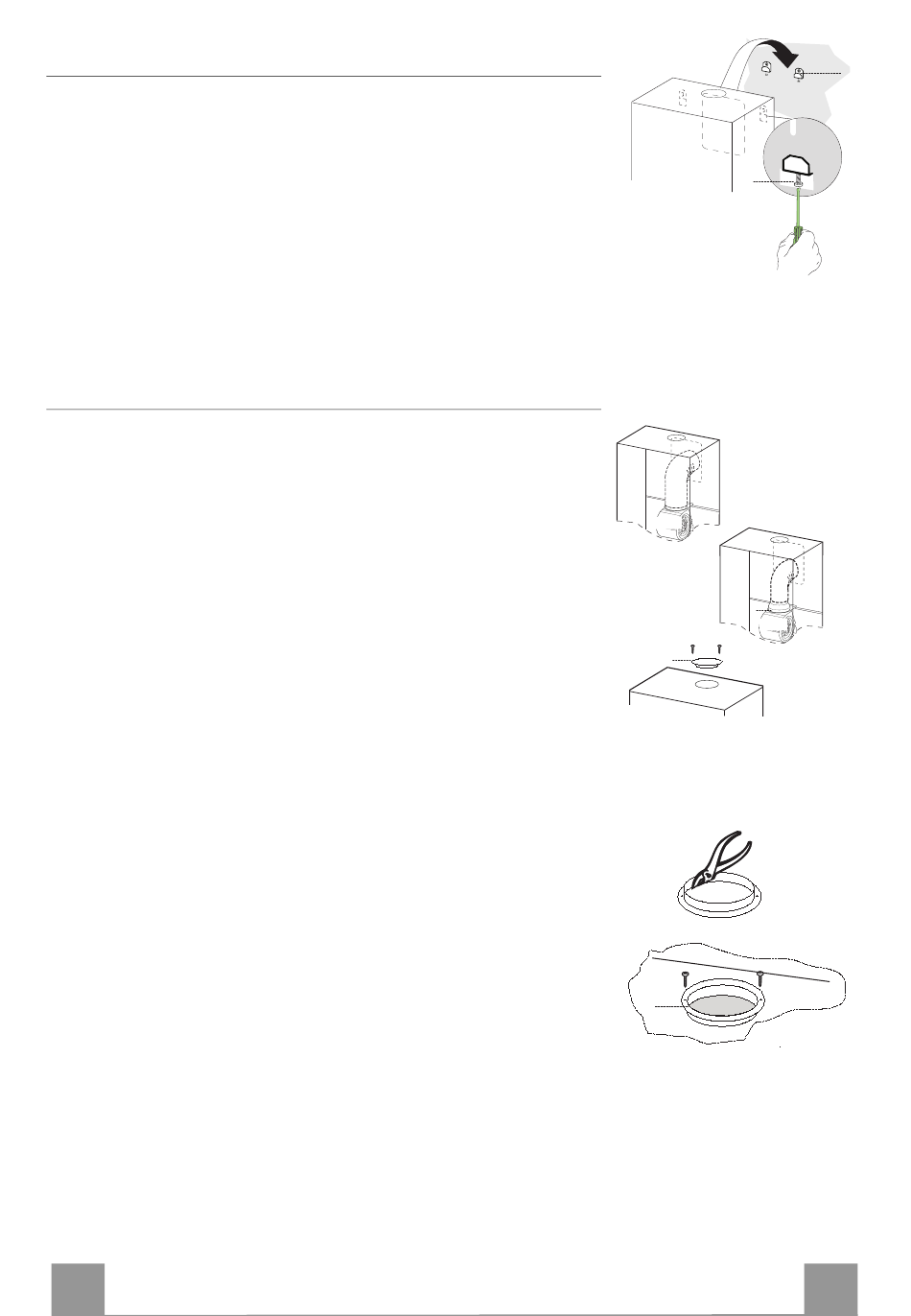

WYLOT POWIETRZA WERSJA Z WYCIĄGIEM
Aby zainstalować okap w wersji z wyciągiem, należy go
podłączyć do otworu wentylacyjnego za pomocą sztywnej lub
giętkiej rury ø 150 lub 120 mm; wyboru rury dokonuje monter.
Rura może wychodzić zarówno powyżej, jak i z tyłu okapu.
Przed przystąpieniem do podłączania należy usunąć, jeżeli nie
zostało to jeszcze wykonane, kratkę kierunkową 8 oraz rurę PCV
7. Kołnierz redukcyjny należy usunąć, by dokonać podłączenia
rury ø 150.
WYLOT TYLNY
• Przypominamy, że do wykonania otworu wylotu powietrza w
rozdziale Mocowanie do ściany znajduje się odpowiedni
schemat.
• Wybić tylny otwór wylotu powietrza.
• Aby dokonać połączenia z rurą ø 120 mm, należy założyć
kołnierz redukcyjny 9 na wylot w korpusie okapu.
• Przymocować rurę odpowiednimi opaskami. Konieczne
materiały nie znajdują się w zestawie.
• Wyjmij ewentualne węglowe filtry zapachowe.
• Przy pomocy śrub znajdujących się na wyposażeniu
przymocować zaślepkę 10 na górny wylot okapu.
WYLOT GÓRNY
• Aby dokonać połączenia z rurą ø 120 mm, należy założyć
kołnierz redukcyjny 9 na wylot w korpusie okapu.
• Przy pomocy kleszczy usunąć środkową część zaślepki 10 i
przymocować ją przy pomocy załączonych śrub na górny
wylot okapu.
• Przymocować rurę odpowiednimi opaskami. Konieczne
materiały nie znajdują się w zestawie.
• Wyjmij ewentualne węglowe filtry zapachowe.
