INSTALLATION
Om du vill ansluta köksfläkten i utsugande version, genom att låta röret komma ut på baksidan,
kom ihåg att luftens evakueringshål ska göras enligt anvisningarna på efterföljande ritning.
Vid installation av köksfläkten i filtrerande version, ta hänsyn till, att över köksfläkten, måste ett
avstånd från övre gränsen (tak eller konsol) på minst 8R10cm kvarstå.

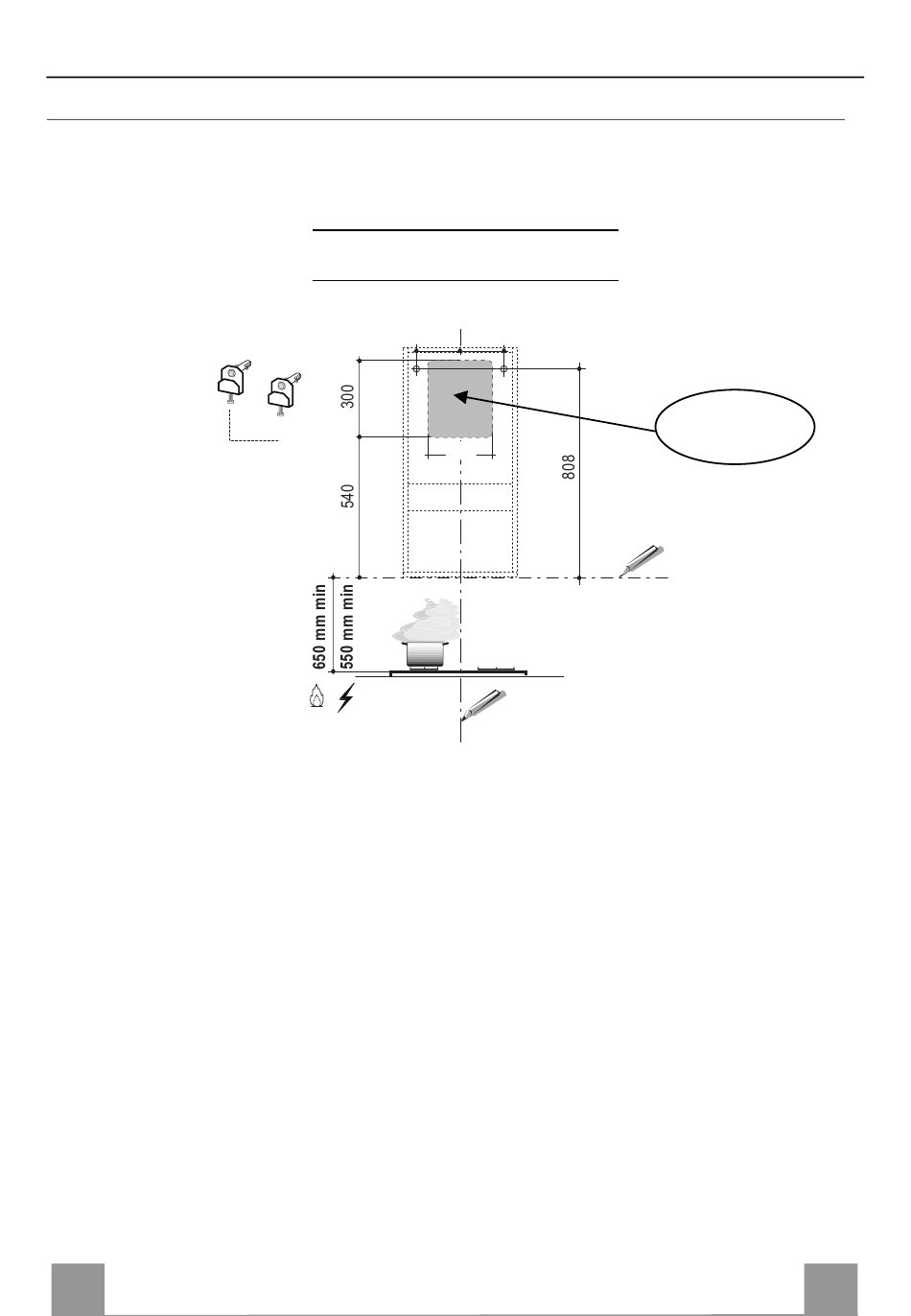

Markera på väggen:
• ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens
monteringsområde;
• ett horisontellt streck till: (650-550) mm min. ovanför tillagningshällen;
• Markera, en referenspunkt vid 808 mm över den horisontella referenslinjen, och vid X mm
(X = se tabell i illustrationen ) till höger om den vertikala referenslinjen som angivet.
• Upprepa detta moment från den motsatta delen, kontrollera nivelleringen.
• Borra ø 12mm hål i de markerade punkterna.
• Sätt i expansionspluggarna med skruvar och konsolen 11a i hålen, skruva fast.
SE
Borrning i vägg
Köksfläktstyp
X
11a
45
60
90
180
240
390
X
X
250
Område bakre
luftutsläpp
7
71
1
