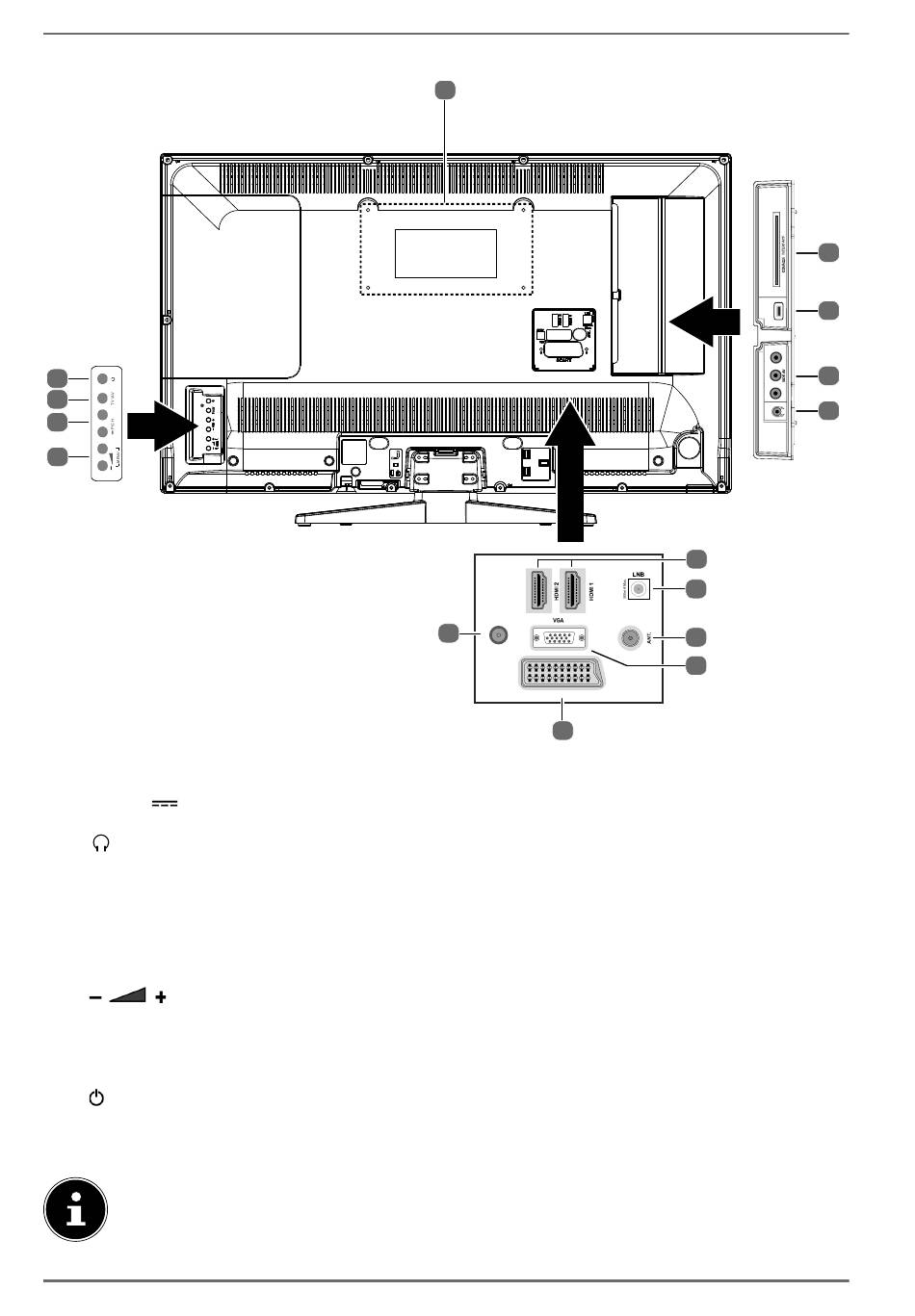

3.2. Lato posteriore e lato destro
14
13
+
12
+
11
1)
COMMON INTERFACE (CI+):
2)
USB (5V
, 500 mA max.):
3)
SIDE AV:
4)
5)
HDMI 1-2:
6)
LNB (13 Vdc/18 Vdc, 300mA Max.)
7)
ANT.:
8)
VGA:
9)
SCART:
10)
SPDIF:
11)
:
MENU
12)
P/CH +/- :
13)
TV/AV:
14)
15)
AVVISO!
Durante il montaggio, assicurarsi di utilizzare viti di dimensione M4. La lunghezza della vite si ottiene ag-
giungendo 7 mm allo spessore della staffa da parete.
10
15
SPDIF
10
SCART
9
Vano di inserimento per schede di Pay-TV
porta USB per la riproduzione multimediale
ingresso audio/video (RCA)
per collegare una cuffia con jack da 3,5 mm
orta HDMI per dispositivi con uscita HDMI
per collegare l'antenna (satellite)
per collegare l'antenna (analogica, DVB-T o DVB-C)
porta VGA per collegare un PC/adattatore YUV
pesa SCART (ingresso/uscita)
uscita audio digitale (coassiale)
per regolare il volume o spostarsi nel menu.
(tocco simultaneo di entrambi i sensori): apertura del menu a video
per la modifica di impostazioni dell'apparecchio
selezione di un canale o spostamento in un menu
Cambio della sorgente di ingresso
Interruttore di standby, per accendere l'apparecchio o per attivare
la modalità standby
Fori per il fissaggio di una staffa da parete
(distanza tra i fori 200 x 100 mm).
USB
5Vdc
Max. 500mA
5
6
13 Vdc/18 Vdc
7
8
1
2
3
4
