Lieferteile
Nummer
1
Montageplatte
2
Befestigungsdübel
3
Blechschraube A ST3.9X25
4
Dichtung
5
Abflussdichtung
6
Anschlussrohrsatz
7
Fernbedienung
8
Blechschraube B ST3.9X10
9
Fernbedienungshalterung
Anmerkung:
Außer den o.g. mitgelieferten Teilen müssen Sie alle anderen
Teile, die Sie für die Installation benötigen, selbst kaufen.
4
Installationsanweisungen
All manuals and user guides at all-guides.com
Name des Zubehörs
Φ 6,35
Flüssigseite
Φ 9,53 (< 12000 Btu/h Modell)
Gasseite
Φ 12,7 (≥ 12000 Btu/h Modell)
•
•
•
•

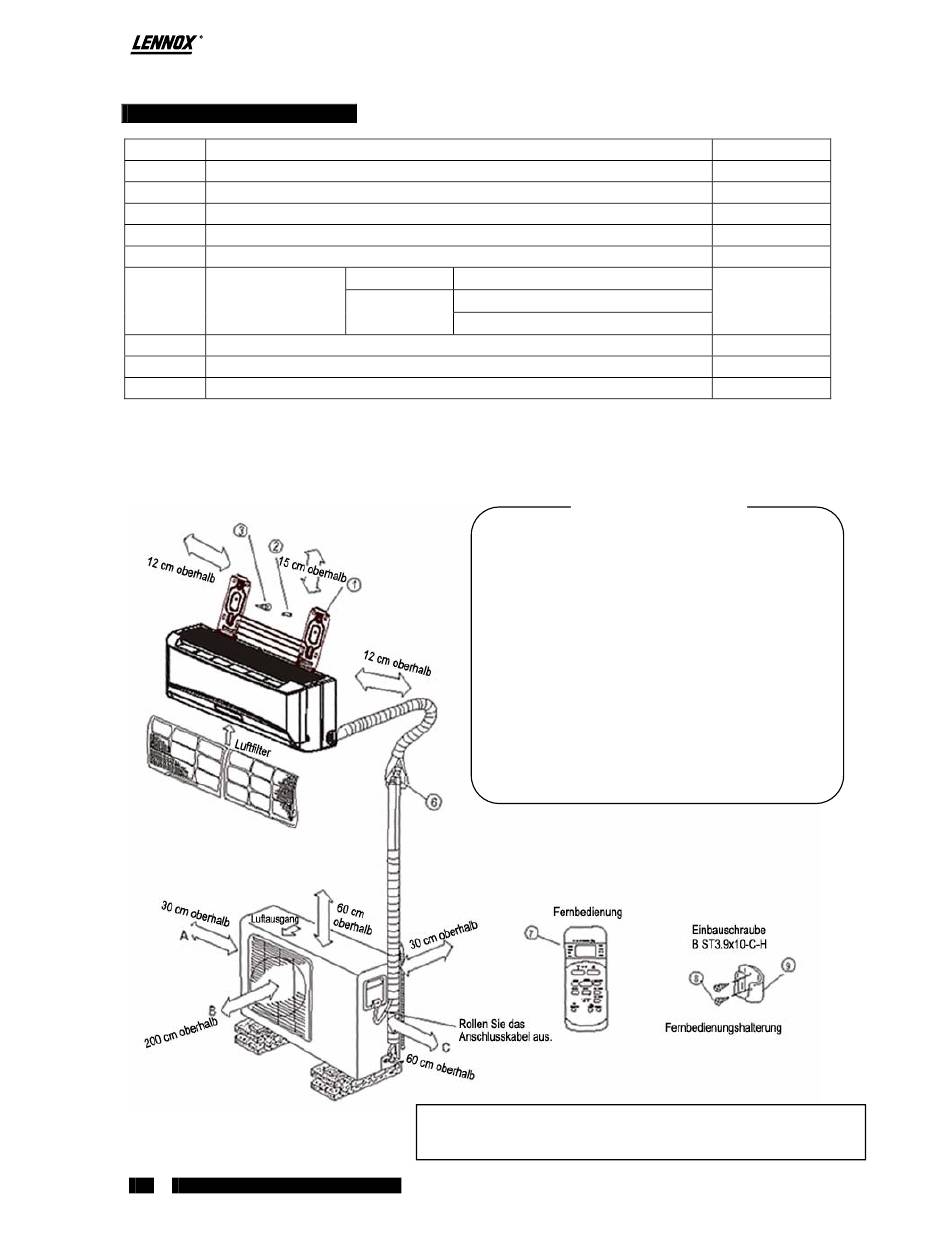

• Diese Abbildung dient lediglich der Veranschaulichung.
Abb. 3
• Kupferleitungen müssen unabhängig isoliert werden.
VORSICHT
Sorgen Sie dafür, dass links und rechts vom
Innengerät mehr als 12 cm Platz frei ist. Das
Innengerät sollte so installiert werden, dass
mindestens 15 cm Platz bis zur Decke frei bleibt.
Sie einen Metalldetektor, um eventuelle Metalle
aufzuspüren. Andernfalls könnte die Wand
beschädigt werden.
Für eine möglichst gute Dämpfung der Vibration
und der Geräusche ist ein Rohrlauf von mindestens
3 m erforderlich. Das Innengerät sollte mindestens
2,3 m über dem Boden installiert werden.
Zwei der Richtungen A, B oder C dürfen nicht
versperrt sein.
Anzahl
1
8
8
1
1
Selbs zu
erwerbende
Teile
1
2
1
