Modell
Stromversorgung
< 12.000 Btu/h
220-240 V~ 50 Hz.
≥ 12.000 Btu/h
Anmerkung: Die Netzspannung muss mit der Nennspannung der Klimaanlage
übereinstimmen.

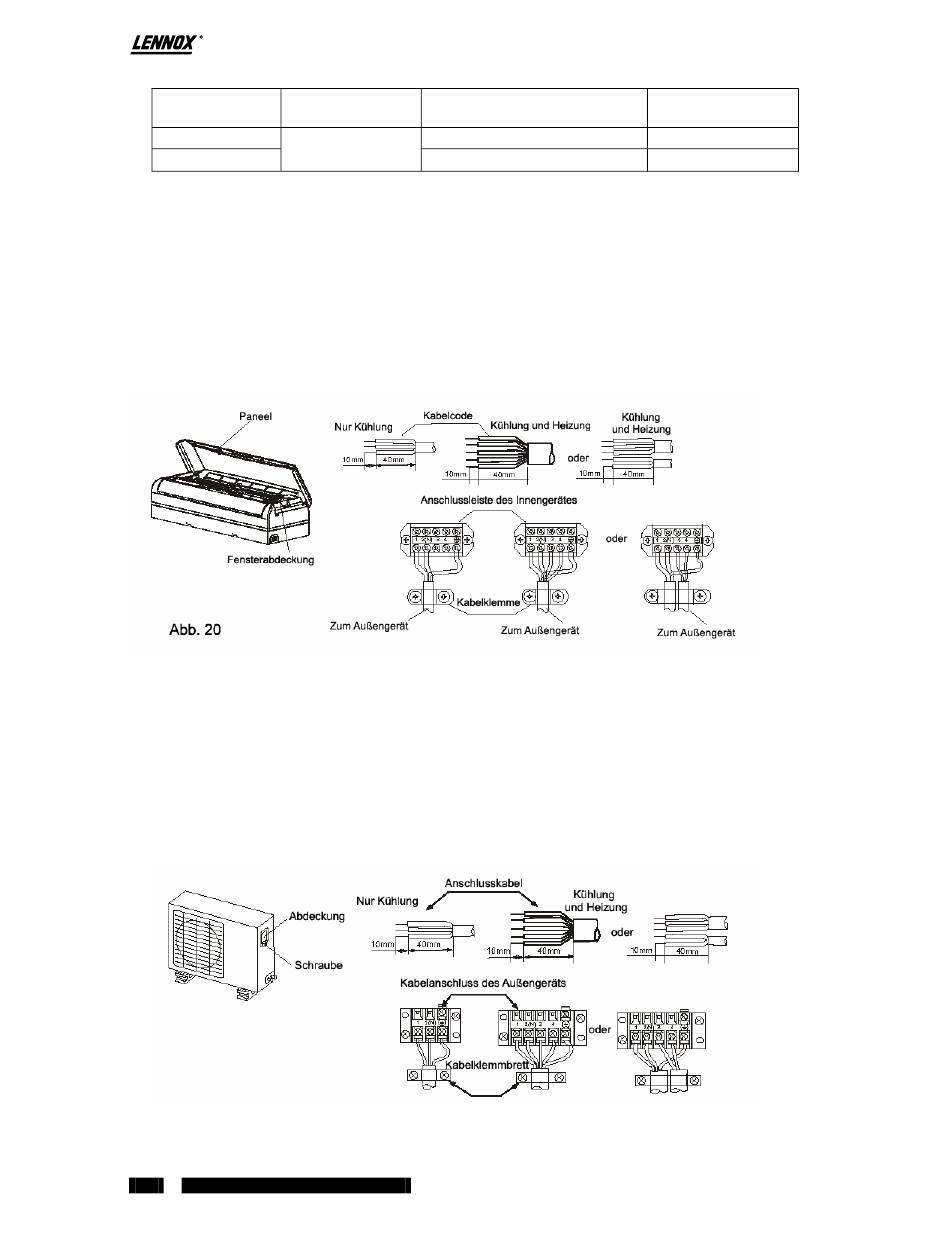

Anschließen des Kabels an das Innengerät
1. Das Verbindungskabel zwischen Innen- und Außengerät muss vom Typ H07RN-F sein.
2. Heben Sie die Wand des Innengeräts an und entfernen Sie die Schraube. Entfernen Sie
nun die Fensterabdeckung.
3. Schließen Sie die Kabel entsprechend der Markierungen an die Anschlüsse an.
4. Isolieren Sie nicht benutzte Kabel mit PVC-Band und legen Sie sie so, dass sie keine
elektrischen Teile berühren.
Anschließen des Kabels an das Außengerät
1. Entfernen Sie die Elektrikabdeckung vom Außengerät.
2. Schließen Sie die Anschlusskabel entsprechend ihren jeweiligen Nummern an der
Anschlussleiste des Innen- und Außengeräts an die Anschlüsse an.
3. Damit kein Wasser eindringen kann, lassen Sie das Anschlusskabel, wie in der Abbildung
zur Installation des Innen- und Außengerätes dargestellt, durchhängen.
4. Isolieren Sie nicht benutzte Kabel (Leitungen) mit PVC-Band und legen Sie sie so, dass
sie keine elektrischen oder metallischen Teile berühren.
Fig. 21
10
Elektrik
All manuals and user guides at all-guides.com
(Schalter/Sicherung)
Nennstrom
10 A
16 A
Stromkabel
2
1,0/1,5 mm
2
1,5 mm
