4. Verwijder de
batterij.
5. Verwijder de
draadloze
6. Verwijder de
M.2 2230
Over deze taak
De volgende afbeeldingen geven de locatie van het binnenframe van de eenheid aan en bieden een visuele weergave van de
verwijderingsprocedure.

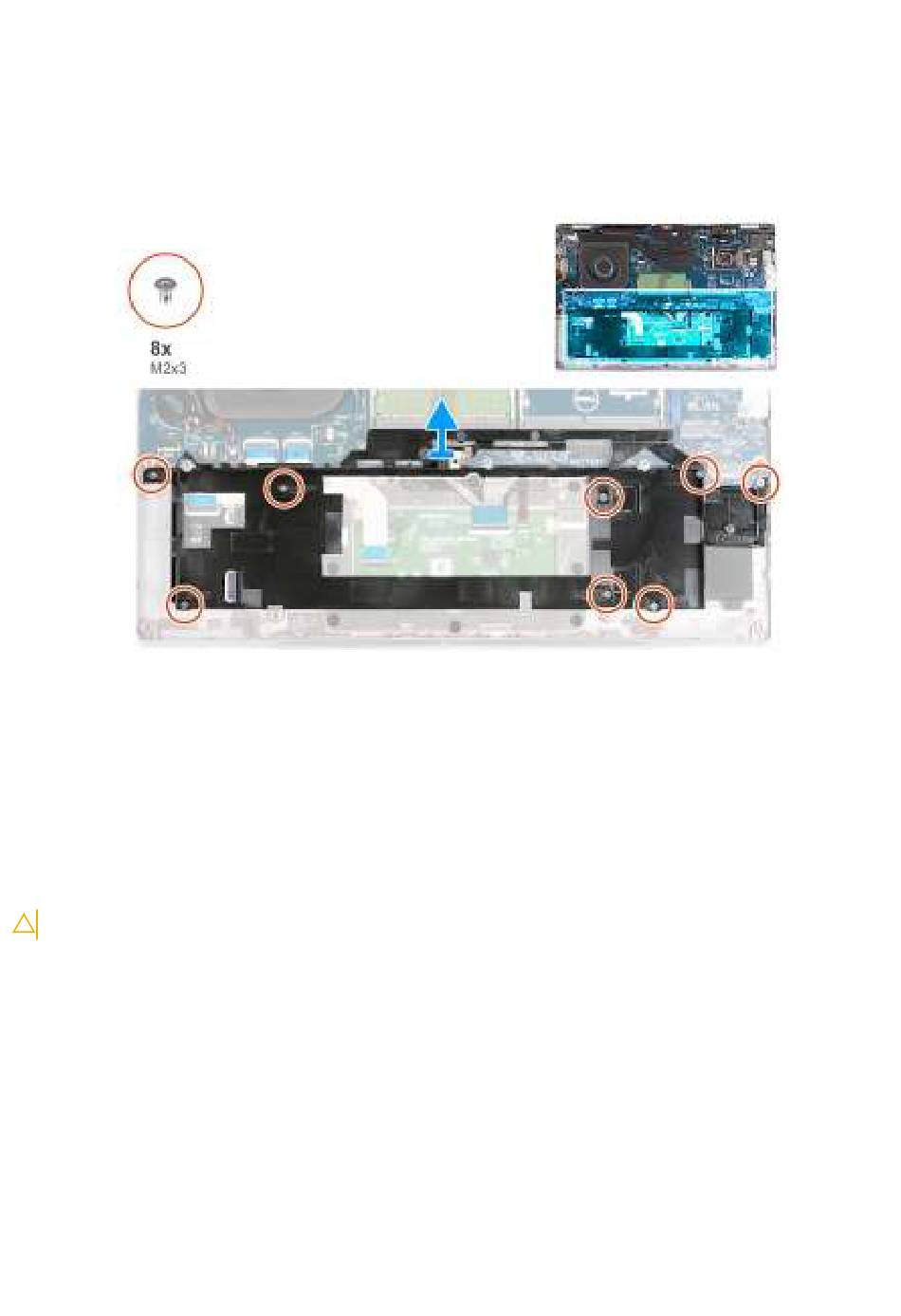

Afbeelding 31. Het binnenframe van de eenheid verwijderen
Stappen
1. Verwijder de antennekabels uit de kabelgeleiders op de polssteunassemblage.
2. Koppel de luidsprekerkabel los van de systeemkaart en verwijder deze uit de routeringsgeleiders op het binnenframe van de eenheid.
3. Verwijder de acht schroeven (M2x3) waarmee het binnenframe van de eenheid aan de palmsteuneenheid wordt bevestigd.
4. Verwijder het binnenframe van de eenheid van de palmsteuneenheid.
Het binnenframe van de eenheid installeren
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van het binnenframe van de eenheid aan en bieden een visuele weergave van de
installatieprocedure.
kaart.
SSD.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
75
