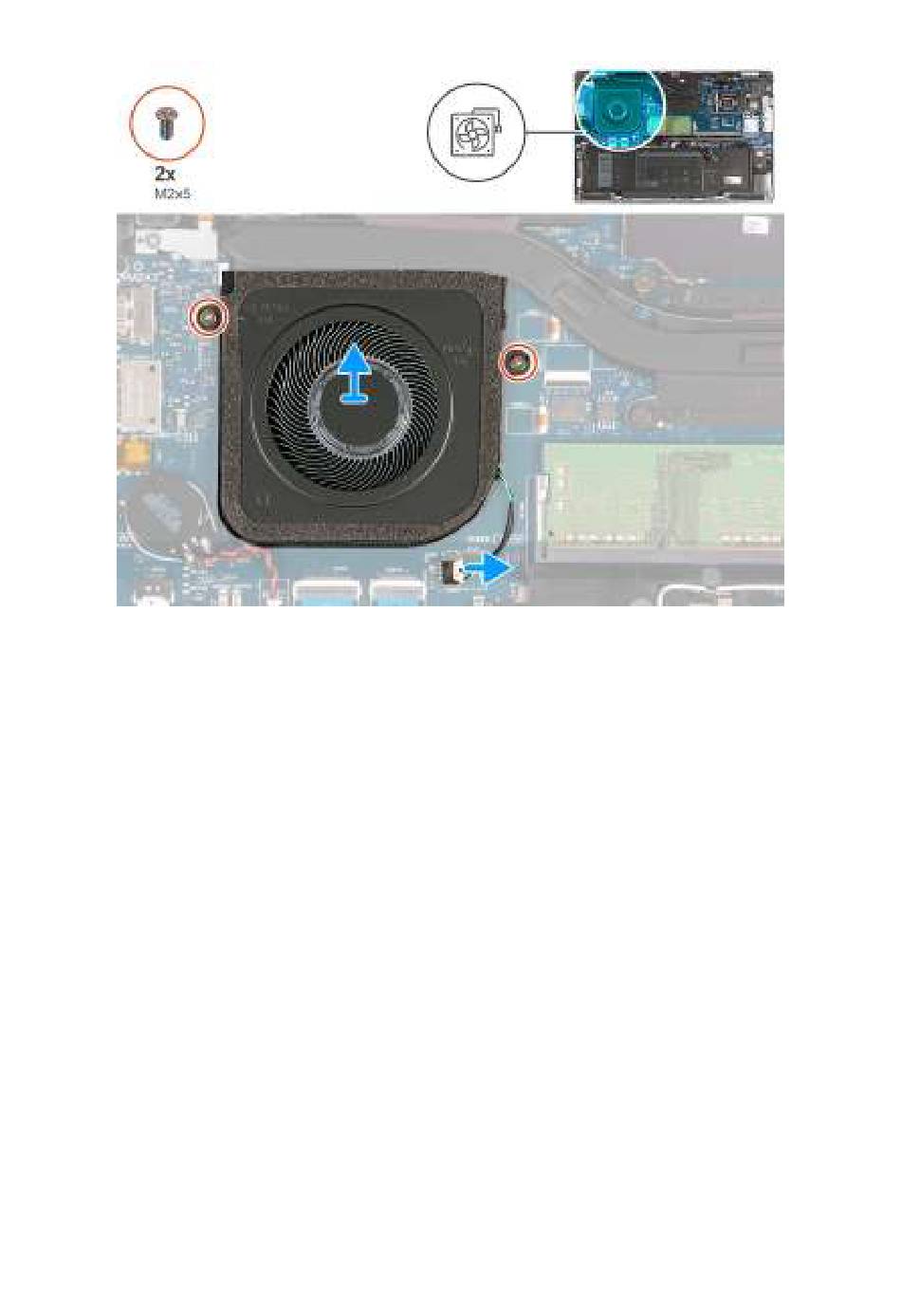

Afbeelding 16. De ventilator verwijderen
Stappen
1. Koppel de ventilatorkabel los van de systeemkaart.
2. Verwijder de twee schroeven (M2x5) waarmee de ventilator op de polssteunassemblage is bevestigd.
3. Verwijder de ventilator uit de palmsteunassemblage.
De ventilator installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de ventilator aan en biedt/bieden een visuele weergave van de
installatieprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
59
