Systeemkaart
De systeemkaart verwijderen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de nanosimkaart.
3. Verwijder de onderplaat.
4. Verwijder de
batterij.
5. Verwijder de geheugenmodule.
6. Verwijder de
M.2 2230
7. Verwijder de
draadloze
8. Verwijder de WWAN-kaart.
9. Verwijder de ventilator.
10. Verwijder de koelplaat.
11. Verwijder het
binnenframe van de
Over deze taak
De volgende afbeeldingen tonen de connectoren van de systeemkaart.

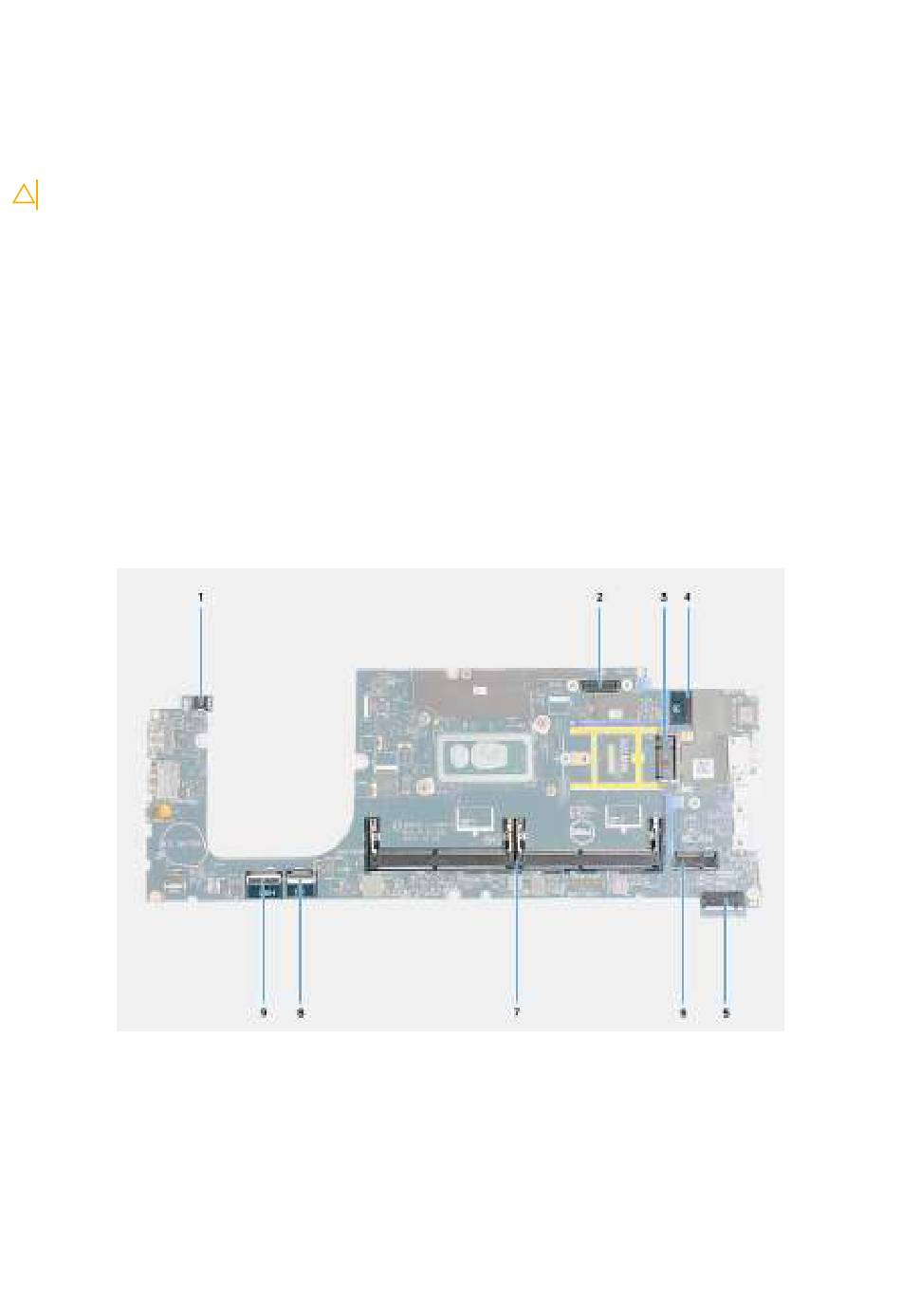

Afbeelding 53. Systeemkaartconnectoren
1. Connector van kabel van vingerafdruklezer
3. WWAN-kaartslot
5. Slot voor de SSD
7. Geheugenmodules
9. Connector voor USH-kabel
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
100
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
SSD.
kaart.
eenheid.
werken.
2. Beeldschermkabelconnector
4. Connector camera/IR-kabel
6. Draadloze kaartslot
8. Connector van de touchpadkabel
