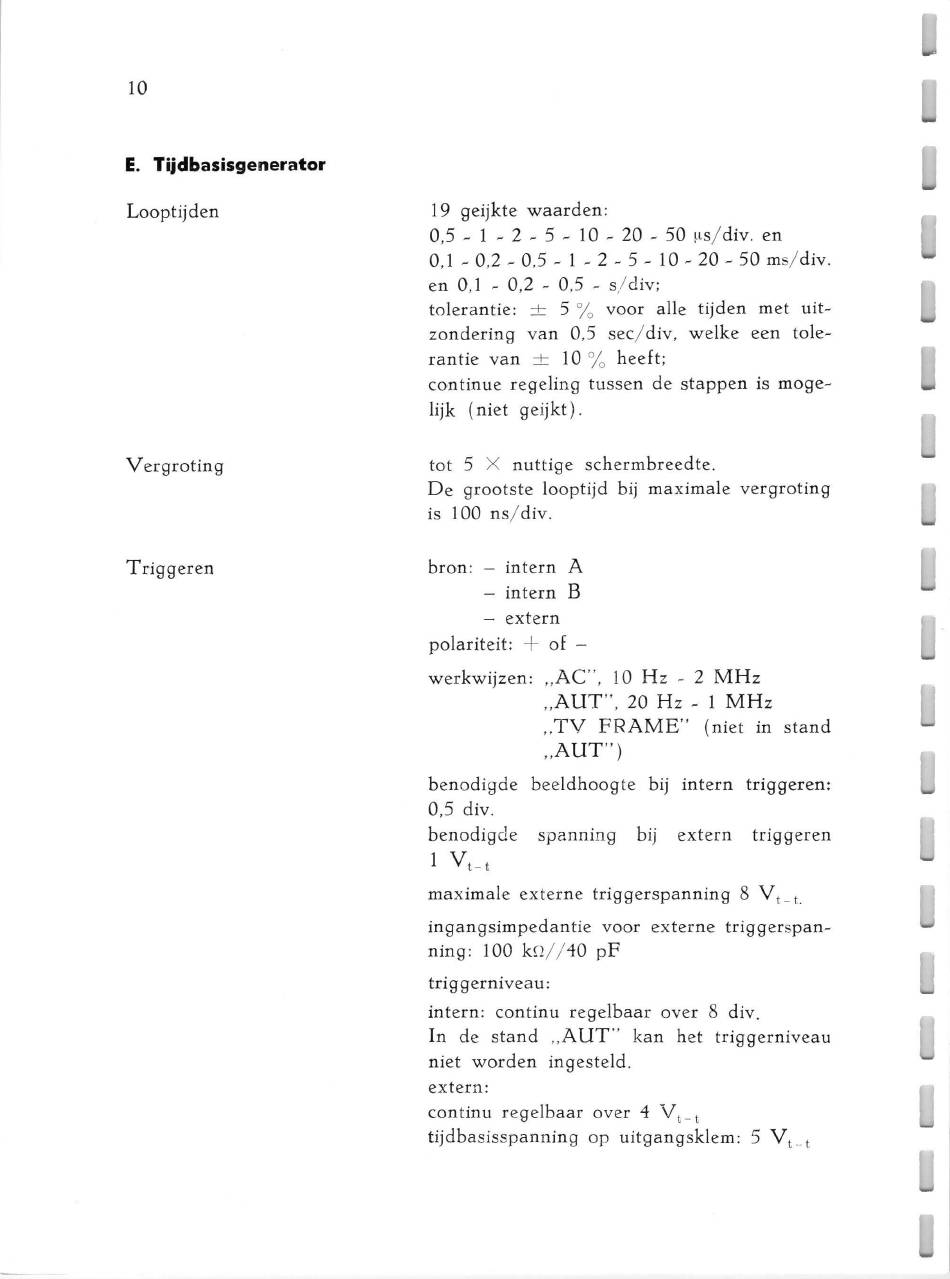

10
E. Tijdbasisgea~erator
Looptij den
Vergroting
Triggeren
19 geijkte waarden:
0,5 - 1 - 2 - 5 - 10 20 - 50 ~s/div. en
0,1 ~0,2~0,5- 1 ..2~5- 10-20-50 ms/div.
en 0,1 ~ 0,2 ~ 0,5 - s/div;
tolerantie: ±
5 % voor alle tijden met uit-
zondering van 0,5 sec/div, welke een tole-
rantie van ± 10 % heeft;
continue regeling tussen de stappen is moge-
lijk (niet geijkt).
tot 5 X nuttige schermbreedte.
De grootste looptijd bij maximale vergroting
is 100 ns/div.
bran: —intern A
— intern B
— extern
polariteit: + of —
werkwijzen: „AC", 10 Hz - 2 MHz
„ALIT", 20 Hz ~ 1 MHz
„TV FRAME" (niet in stand
„ALIT" )
benodigde beeldhoogte bij intern triggeren:
0,5 div.
benodigde
spanning
bij
extern
triggeren
1 Vt-ti
maximale externe triggerspanning 8 Vt_t.
ingangsimpedantie voor externe triggerspan~
ning: 100 kS2//40 pF
triggerniveau:
intern: continu regelbaar over 8 div.
In de stand „ALIT" kan het triggerniveau
niet worden ingesteld.
extern:
continu regelbaar over 4 Vt-t
tij dbasisspanning op uitgangsklem: 5 V c __ t
