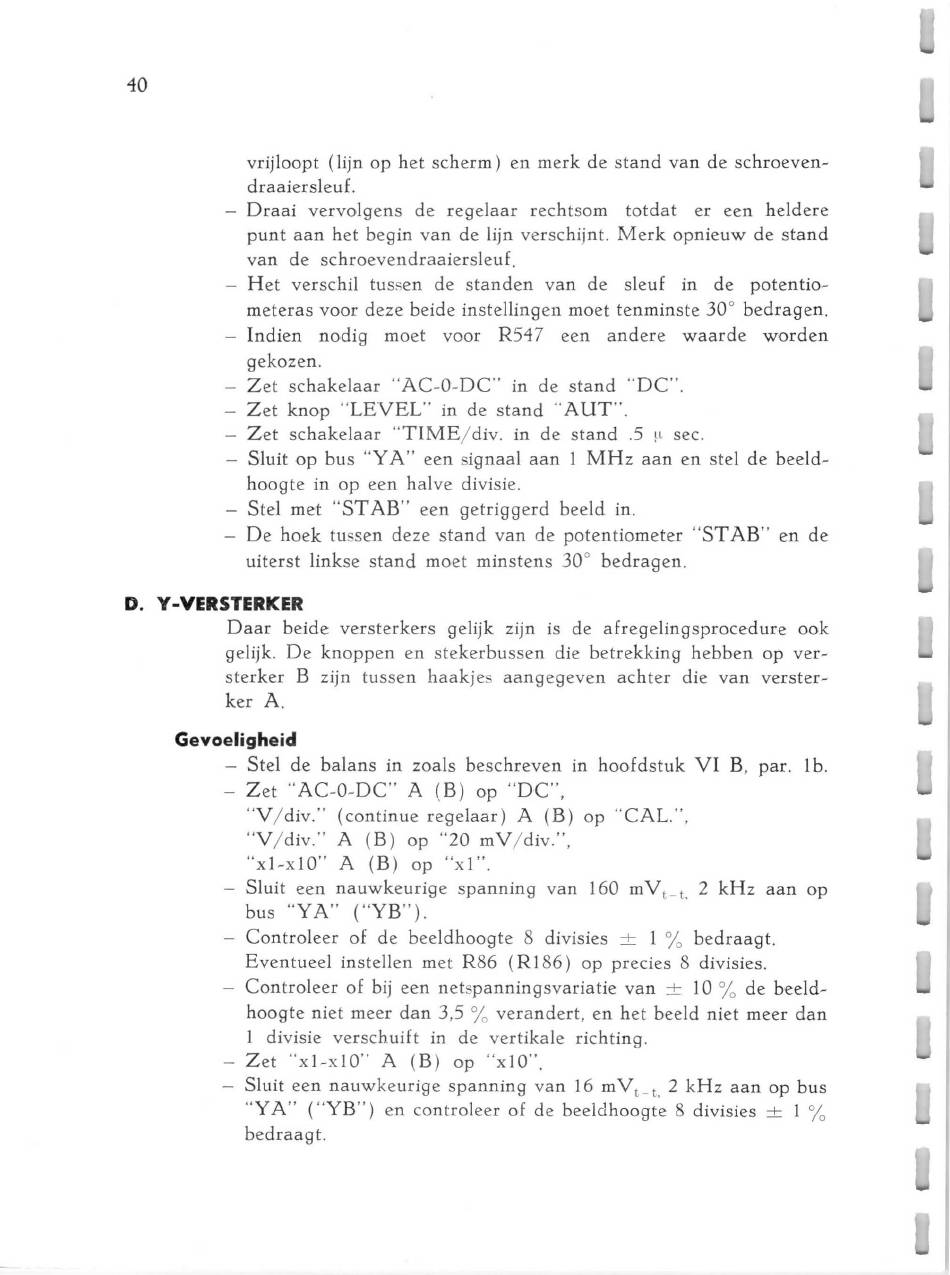

40
vrijloopt (lijn op het scherm) en merk de stand van de schroeven-
draaiersleuf.
— Draai vervolgens de regelaar rechtsom totdat er een heldere
punt aan het begin van de lijn verschijnt. Merk opnieuw de stand
van de schroevendraaiersleuf,
— Het verschil tussen de standen van de sleuf in de potentio-
meteras voor deze beide instellingen moet tenminste 30° bedragen.
— Indien nodig moet voor RS47 een andere waarde worden
gekozen.
— Zet schakelaar "AC-O-DC" in de stand "DC".
— Zet knop "LEVEL" in de stand "ALiT".
— Zet schakelaar "TIME/div: in de stand .5 u sec.
— Sluit op bus "YA" een signaal aan 1 MHz aan en stel de beeld-
hoogte in op een halve divisie.
— Stel met "STAB" een getriggerd beeld in.
— De hoek tussen deze stand van de potentiometer "STAB" en de
uiterst linkse stand moet minstens 30° bedragen.
..
D. Y-VERSTERKER
Daar beide versterkers gelijk zijn is de afregelingspracedure ook
gelijk. De knoppen en stekerbussen die betrekking hebben op ver-
sterker Bzijn tussen haakjes aangegeven achter die van verster-
ker A.
Gevoeligheid
— Stel de balans in zoals beschreven in hoofdstuk VI B, par. lb.
— Zet "AC-O-DC" A (B) ap "DC",
"V/div." (continue regelaar) A (B) op "CAL.",
"V/div." A (B) ap " 20 mV/div.",
"xl-x10" A (B) op "xl".
Sluit een nauwkeurige spanning van 160 mVt _ t, 2 kHz aan op
bus "YA" ("YB") .
Contraleer of de beeldhoogte 8 divisies ± 1 %bedraagt.
Eventueel instellen met R86 (R 186) op precies 8 divisies.
— Contraleer of bij een netspanningsvariatie van ± 10 % de beeld-
hoogte niet meer dan 3,5 %verandert, en het beeld niet meer dan
1 divisie verschuift in de vertikale richting.
— Zet "xl-x10" A (B) op "x10",
— Sluit een nauwkeurige spanning van 16 mVt _ t, 2 kHz aan op bus
"YA" ("YB") en controleer of de beeldhoogte 8 divisies ± 1
bedraagt.
