5.2.1 Elektrische voeding
GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Verbind het systeem met een aardleiding en bescherm
deze tegen indirect contact in overeenstemming met
de plaatselijke regelgeving.
Aarddraden dienen altijd een geel en groene (PE) of geel, groen en
blauwe (PEN) kleur te hebben.
Controleer of de voedingsspanning en -frequentie overeenkomen
met de waarden die op het typeplaatje vermeld zijn.
Als u het systeem via een IT-netwerk van voeding wilt
voorzien, moet u ervoor zorgen dat u over een geschikte
systeemuitvoering beschikt. Neem bij twijfel contact op
met Grundfos.
Het interne EMC-filter blijft aangesloten, waardoor er geen
lagere lekstroom beschikbaar is.
De aansluitdraden in de stroomonderbrekerkast moeten zo
kort mogelijk zijn. De afzonderlijke aardgeleider is echter een
uitzondering. Deze dient zo lang te zijn dat deze als laatste
de verbinding verbreekt, als de kabel onopzettelijk uit de
kabeldoorvoer wordt getrokken.
Zie de paragraaf Voedingsspanning voor de maximale waarde van
de reservezekering.
L1
L2
1
L3
N
PE
3

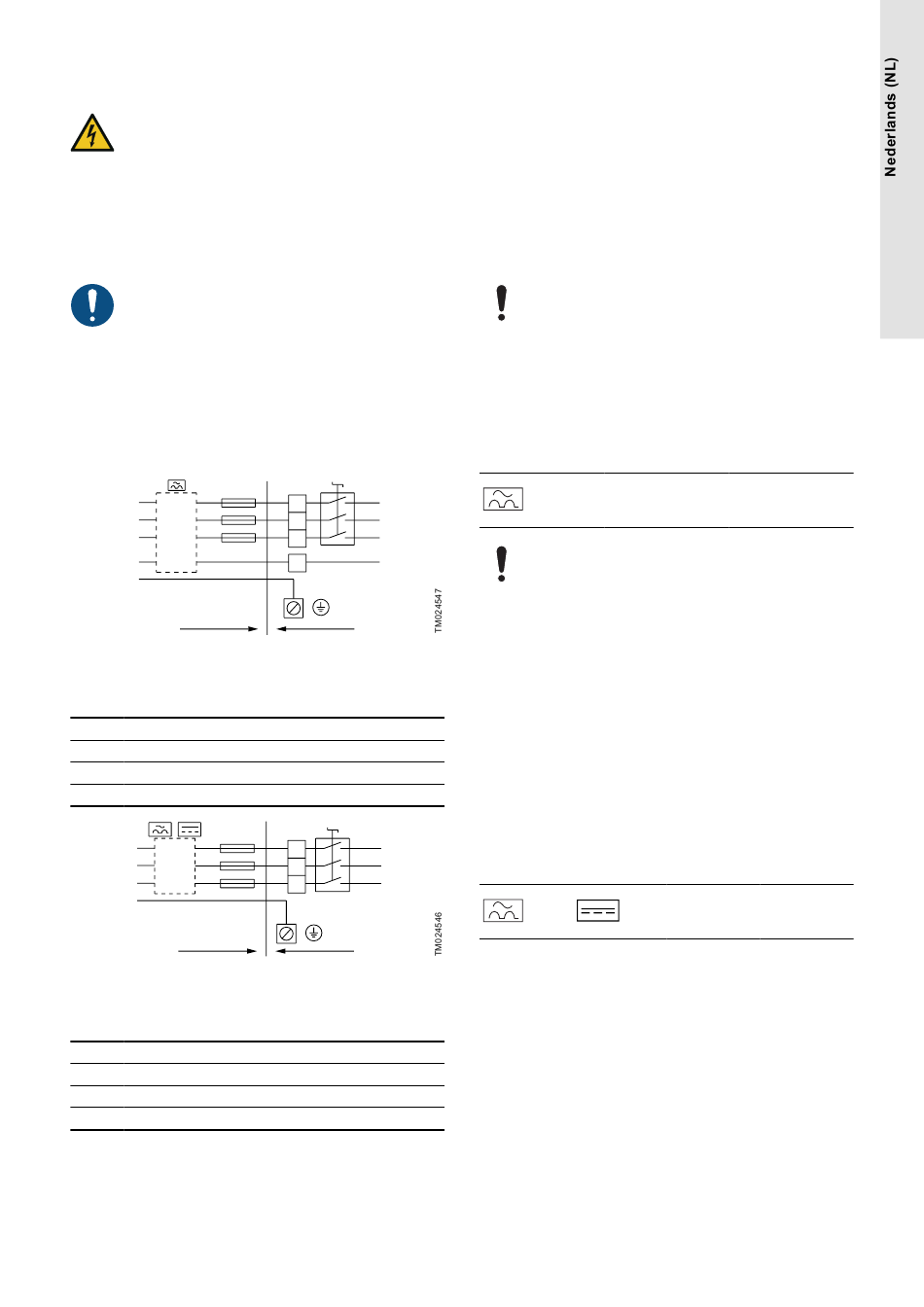

Voorbeeld van een systeem op netvoeding met reservezekeringen
en aanvullende beveiliging (geldt uitsluitend voor systemen met
eenfasemotoren)
Pos.
Beschrijving
1
Aardlekschakelaar (ELCB of GFCI)
2
Stroomonderbrekerkast
3
Installatie in een gebouw
L1
1
L2
L3
PE
3
Voorbeeld van een systeem op netvoeding met reservezekeringen
en aanvullende beveiliging (geldt uitsluitend voor systemen met
driefasenmotoren)
Pos.
Beschrijving
1
Aardlekschakelaar (ELCB of GFCI)
2
Stroomonderbrekerkast
3
Installatie in een gebouw
Gerelateerde informatie
13.2 Voedingsspanning
L1
L2
L3
N
2
L1
L2
L3
2
5.2.2 Motorbeveiliging
Alle modellen (waaronder H en I): de motor beschikt over
thermische beveiliging tegen trage overbelasting en blokkering. Er
is geen externe motorbeveiliging nodig.
Model J: In het product is een belastings- en toerengevoelige
overbelastingsbeveiliging voor de motor ingebouwd.
Model K: in het product is een belastings- en toerengevoelige
overbelastingsbeveiliging voor de motor ingebouwd met thermische
geheugenopslag.
De motor is beveiligd tegen spanningspieken overeenkomstig EN
61800-3.
5.2.3 Isolatieweerstand
Voer geen isolatietest uit aan motorwikkelingen of een
installatie waarin pompen met geïntegreerde
frequentieomvormers zijn opgenomen, aangezien
hierdoor de ingebouwde elektronica kan worden
beschadigd.
5.2.4 Extra beveiliging
Systemen met eenfasemotoren
Als het systeem wordt aangesloten op een elektrische installatie
waarin een aardlekschakelaar (ELCB of GFCI) wordt gebruikt
als extra beveiliging, moet deze stroomonderbreker worden
gemarkeerd met het volgende symbool:
Aardlekschakelaar
(ELCB)
(GFCI)
Wanneer een aardlekschakelaar wordt gekozen, dan
moet rekening worden gehouden met de totale lekstroom
van alle elektrische apparatuur in de installatie.
De lekstroom van het systeem is te vinden in de paragraaf
Lekstroom.
Systemen met driefasenmotoren
Als het systeem wordt aangesloten op een elektrische installatie
waarin een aardlekschakelaar (ELCB of GFCI) wordt gebruikt
als extra beveiliging, moet deze stroomonderbreker de volgende
eigenschappen hebben:
•
De aardlekschakelaar moet geschikt zijn om lekstromen aan te
kunnen en met korte pulsvormige lekken in te schakelen.
•
De aardlekschakelaar moet de motor uitschakelen wanneer AC-
aardlekstromen of aardlekstromen met DC-component, zoals
pulserende DC- en vlakke DC-aardlekstromen, optreden.
Voor een dergelijk systeem moet een aardlekschakelaar type B
worden gebruikt.
Deze aardlekschakelaar moet gemarkeerd zijn met de volgende
symbolen:
De lekstroom van het systeem is te vinden in de paragraaf
Lekstroom.
Beveiliging tegen fase-onbalans
De fase-onbalans in de voeding moet tot een minimum worden
beperkt.
De driefasenmotor moet worden aangesloten op een voeding die
voldoet aan de kwaliteitseisen van IEC 60146-1-1, klasse C. Dit
garandeert ook een lange levensduur van de componenten.
Gerelateerde informatie
13.3 Lekstroom
RDC Type A
Aardlekschakel
aar (ELCB)
RDC Type B
(GFCI)
11
