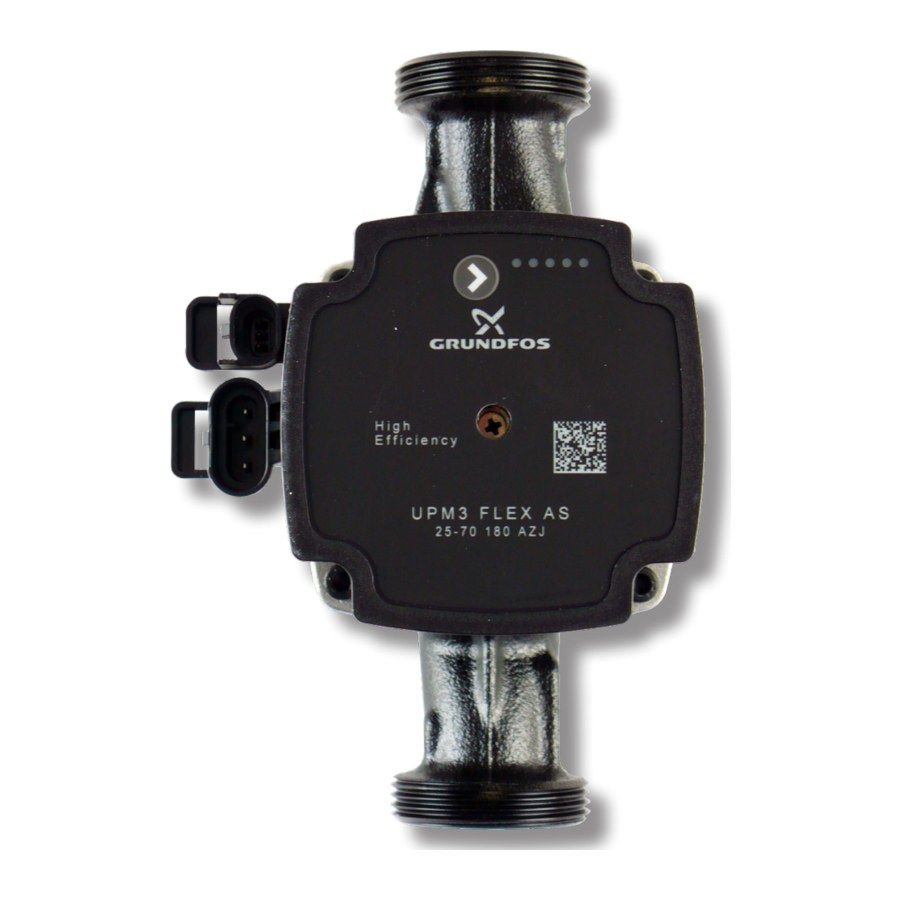

Ontwerp

Een natlopende circulatiepomp met G 6/4" M-aansluitingen.

Elektrische gegevens
Voeding	230 V, 50 Hz
Stroomverbruik (min./max.)	2/52 W
Stroom (min./max.)	0,04/0,5 A
IP-classificatie	IP44
Max. snelheid	5766 tpm
Gewogen gemiddeld vermogen	≤ 23 W
Energie-efficiëntie-index	≤ 0,20 volgens EN 16 297/3
Motorbeveiliging	niet nodig

Min. druk aan de zuigpoort
Min. druk aan de zuigpoort om cavitatie te voorkomen	0,5 mH₂O bij 75°C
	5 mH₂O bij 95°C
	10,8 mH O bij 110°C

Pompbediening

De circulatiepomp kan worden bediend door een extern PWM-signaal (profiel voor gebruik in verwarmingssystemen) of zonder een PWM-signaal door een pompperformancecurve te selecteren.
Een maximale curve van een werkbereik van de pomp kan worden gedefinieerd.

met PWM-signaal verandert het pomptoerental met de signaalwaarde tot het maximum van de geselecteerde curve
zonder PWM-signaal draait de pomp op het maximale toerental volgens de geselecteerde curve

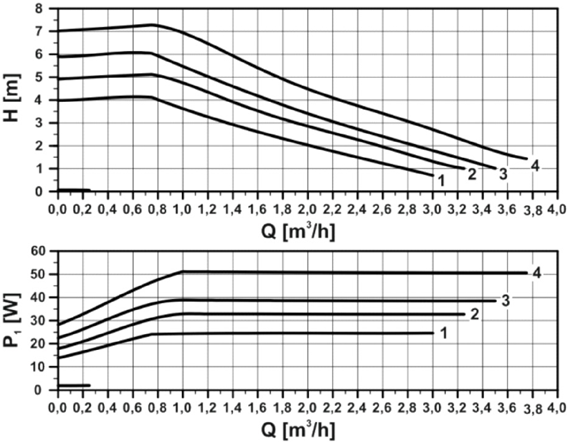

Prestatiecurves

Curve	Max. H	Max. P₁
	(bovenste grafiek)	(onderste grafiek)
1	4 m	25 W
2	5 m	33 W
3	6 m	39 W
4	7 m	52 W

Prestatie display

DISPLAY	STATUS	PRESTATIES in % van P₁max
1 knipperende groene LED	STAND-BY MODUS (ALLEEN EXTERNE BEDIENING)	0
1 groene + 1 gele LED's	LAGE PRESTATIES	0-25
1 groene + 2 gele LED's	GEMIDDELD-LAGE PRESTATIES	25-50
1 groene + 3 gele LED's	GEMIDDELD-HOGE PRESTATIES	50-75
1 groene + 4 gele LED's	HOGE PRESTATIES	75-100

Wanneer ingeschakeld, draait de pomp op de fabrieksinstellingen of de laatste instelling. Het display toont de momentopname van de pompprestaties.

Instellingen weergeven

LED's kunnen 180° worden gedraaid, afhankelijk van het specifieke type pomp.
Door op de knop te drukken, schakelt het display over naar "performance view" (prestatieoverzicht) en de huidige instellingen worden gedurende 2 seconden weergegeven door LED's (zie onderstaande afbeeldingen).

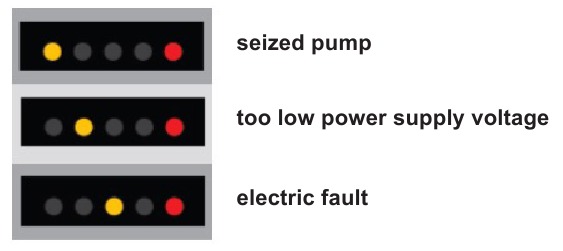

Foutmelding

Instelling selecteren voor UPM3

Druk op de drukknop totdat de LED's beginnen te knipperen, de pomp schakelt over naar de aanpassingsselectiemodus.
Om de gewenste instelling te selecteren, drukt u herhaaldelijk op de knop totdat u de instelling vindt die u nodig hebt (zie de onderstaande afbeeldingen). Als u de gewenste instelling voorbij bent, moet u nog een ronde verdergaan totdat deze weer verschijnt – er is geen weg terug in de lus.
Laat de knop langer dan 10 s los en de LED's keren terug naar „performance view" (prestatieoverzicht), terwijl de laatste instelling wordt opgeslagen.

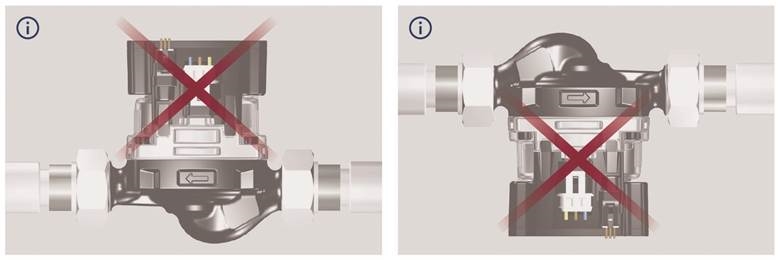

Verboden pompstanden

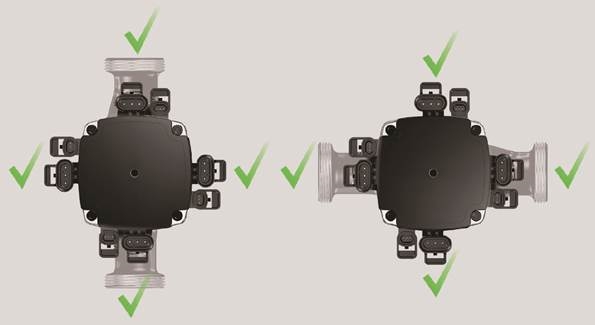

Toegestane standen van de pomp (actuator)

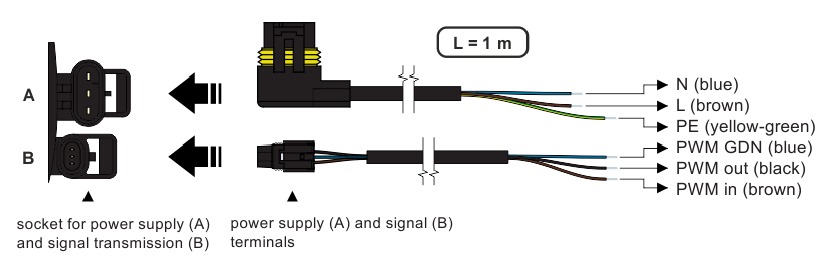

Pompbedrading
