module moteur

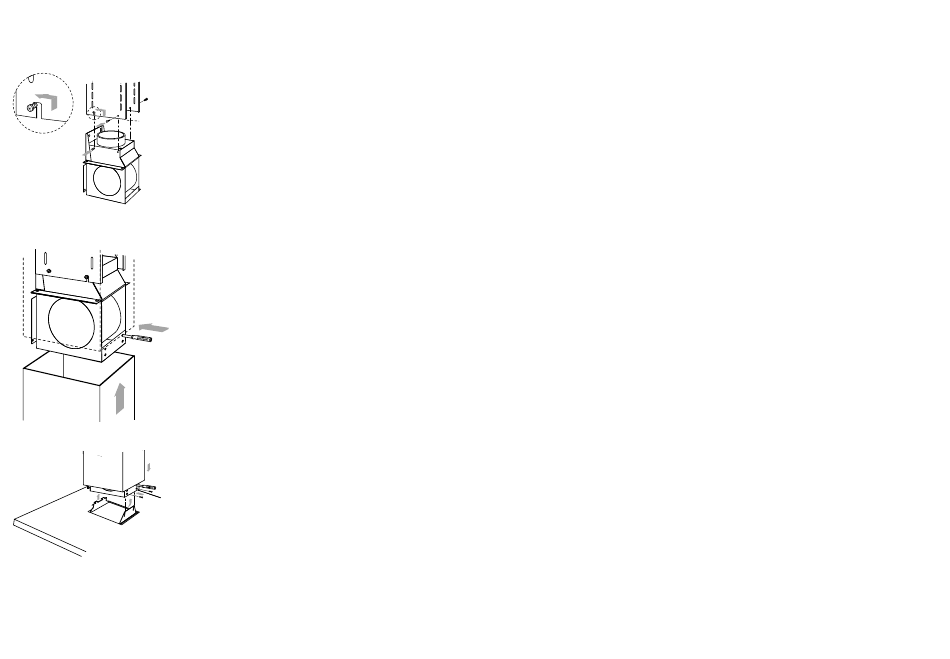

Vissez deux vis (4,2 x 9,5) à moitié dans les trous arrières (1)
du module moteur (voir illustration).
2
3
A partir du bas, glissez le module moteur le plus haut
possible dans la gaine de montage et tirez le module moteur
1
un peu vers l'arrière pour qu'il accroche à la gaine de
montage et qu'il y reste suspendu (2).
M ontez les deux vis à l'avant (4,2 x 9,5) comme sur
l'illustration (3). Vissez aussi à fond les deux vis (2) arrières.
Effectuez la connexion enfichable nécessaire.
M ontez la conduite d'évacuation.
tube télescopique inférieur
2
Faites montez en glissant le tube télescopique inférieur pour
qu'il recouvre le module moteur (1).
M aintenez le tube en l'air en poussant prudemment un
crayon ou un tournevis dans le trou prévu à cet effet dans la
face avant du logement du moteur (2).
1
montage de la hotte
Assemblez la hotte au module moteur. A partir du bas,
4
accrochez d'abord la partie arrière de la hotte dans le
module moteur (1). Inclinez ensuite la face avant vers le
1
haut (2) pour pouvoir visser les deux vis de fixation fournies
2
3
(M 5 x 12) (3). Réglez la hotte avec ces deux vis pour qu'elle
soit horizontale.
Effectuez les assemblages par fiche dans la hotte.
Le tube télescopique inférieur (4) doit être affaissé de façon
à glisser dans le bord de la hotte.
Fixez les filtres et testez le fonctionnement de la hotte.
FR 16
données techniques
numéro du modèle :
type d'énergie :
puissance connectée : voir plaque signalétique
dimensions (h x l x p) : voir "cotes d'encombrement'
label de qualité :
Cet appareil répond aux directives CE.
moteurs externes
Attention : Quand on utilise un appareil avec un moteur
externe, ATAG conseille alors d'employer les types de moteurs
externes suivants :
WA111B5U WA300B5U
WA111C5U WA300C5U
ASVM 0021 AS000387
ASVM 0025 ASVM 0023
élimination de l'emballage et appareil
L'emballage de l'appareil est recyclable. Il peut être utilisé:
– du carton
– une feuille de polyéthylène (PE)
– du polystyrène exempt de CFC (mousse dure de PS)
– bandes de polypropylène autour du carton
Éliminer ces matériaux de façon adéquate et conformément à
la réglementation en vigueur dans votre commune.
L'administration communale vous informera des moyens
adéquats de vous débarrasser de vos anciens appareils
ménagers.
voir plaque signalétique dans la hotte
230V - 50 Hz
Kema
