Varovalke se nahajajo na napajalni plošči. Odvijte stran stroja, kjer se nahajajo obešala, nato zamenjajte
poškodovane varovalke z novimi.
Preverjanje senzorja položaja
Prepričajte se, da se nobena fotocelica ne drgne ob katero koli komponento stroja.
Z voltmetrom izmerite naslednje vrednosti napetosti:
a)
Med žicama "4" in "5" (naj bo 5V)
b)
Med žicama "4" in "2" (naj bo 4,5 do 4,8 V, če je
c)
Med žicama "4" in "1" (naj bo 4,5 do 4,8 V, če je
d)
Med žicama "4" in "3" (mora biti v območju 0 – 4,8 V, ko se gred stroja počasi vrti)
OPOMBA: Ko je treba senzor zamenjati, je priporočljivo odviti tiskano vezje (dva vijaka) namesto celotnega
nosilca.

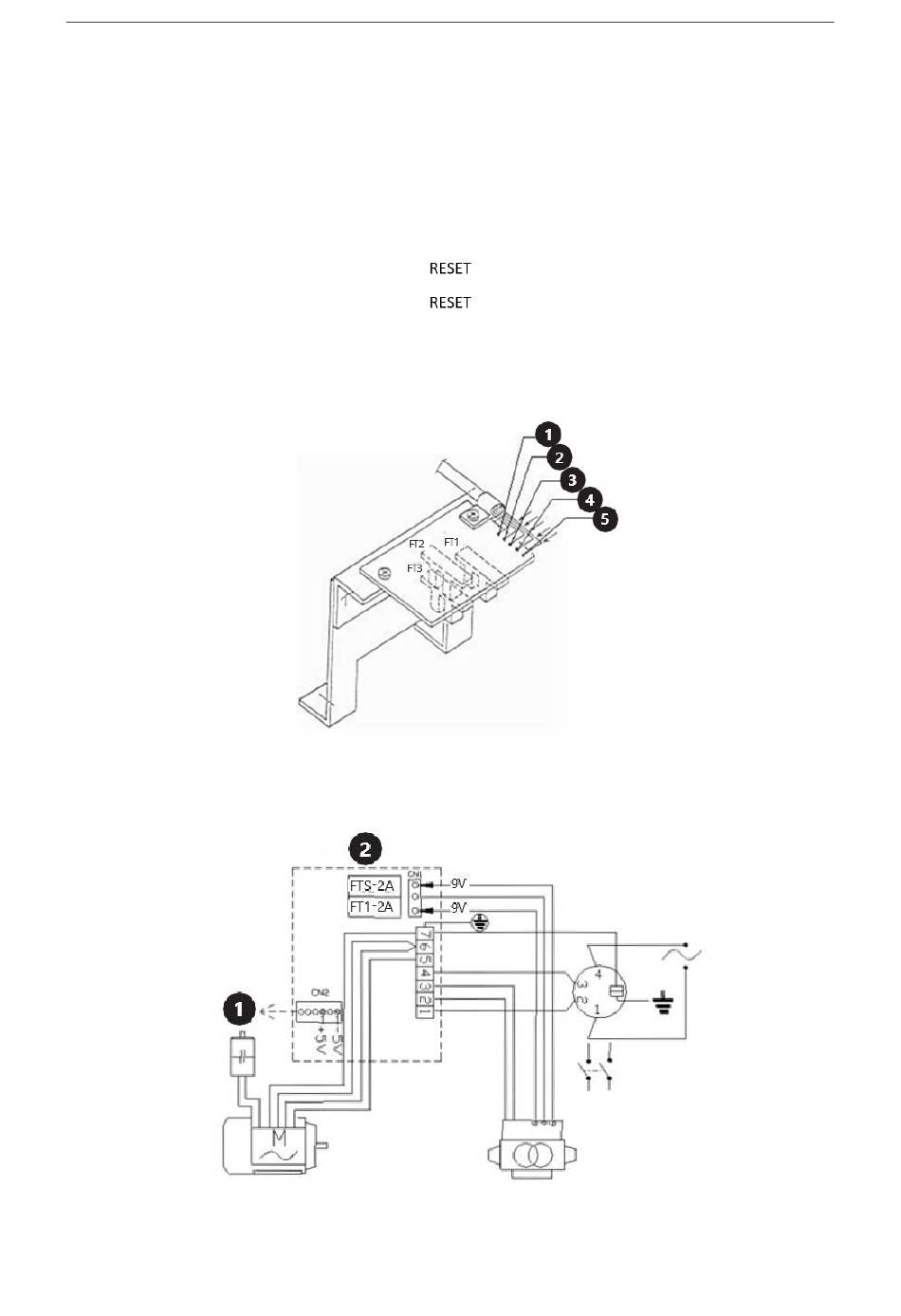

5. Shema ožičenja
SL
gumb znotraj fotocelice FT2 in 0V, če je zunaj).
gumb zunaj fotocelice FT2)
1.
Računalniška plošča
