Fig. 34
8.8.5.2
Voorwaarde
Nr.: 901764 05 NL
8
Inbedrijfstelling
8.8
De machine voor besturingsintegratie instellen

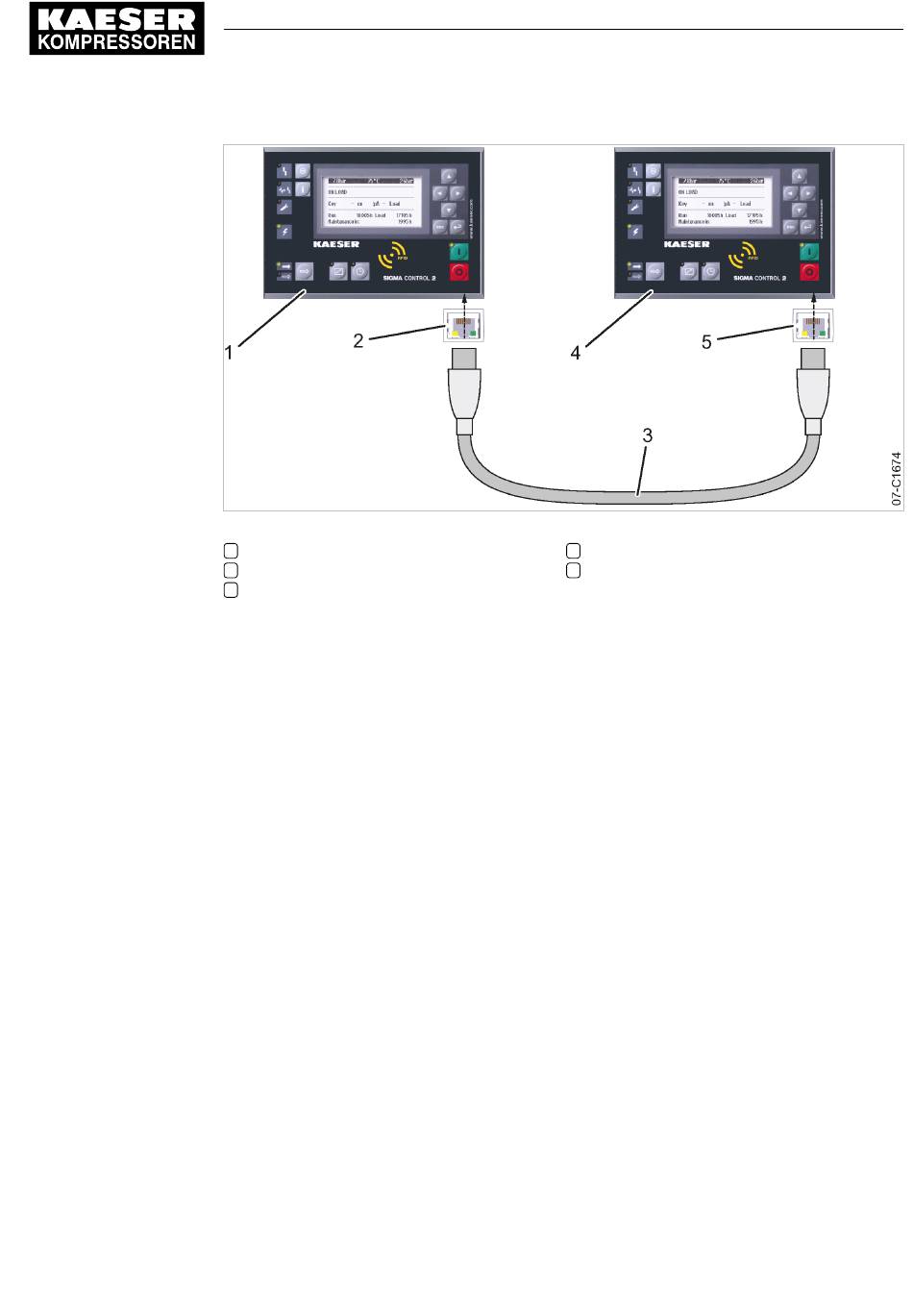

Directe verbinding van twee SIGMA CONTROL 2
Sturing machine 1 (bedrijfsmodus Master)
1
Ethernetinterface X1
2
Ethernetkabel, gekruist
3
➤ Ethernetkabel tussen de beide machines aanleggen.
Bij aansluiting van de machine op een netwerk (LAN) of Switch (bijv. bij gebruik van
KAESER CONNECT).
➤ Ethernetkabel van elke machine naar de netwerkaansluiting (LAN) of Switch aanleggen.
Ethernetkabel aansluiten op de machine
Voor elke machine:
1. Ethernetkabel in de machine en in de schakelkast van de machine met een EMC-schroefver‐
binding naar binnen voeren.
2. Ethernetkabel door de kabelkanalen naar SIGMA CONTROL 2 aanleggen. De legroute in het
24 V-bereik (blauwe bedrading) van de kanalen gebruiken.
3. RJ45-stekker op uiteinde kabel aanbrengen.
4. RJ45-stekker in de ethernetinterface X1 steken op SIGMA CONTROL 2, totdat deze vastklikt.
Bij aansluiting van de machine op een netwerkaansluiting (LAN) of Switch
Voor elke machine de ethernetkabel aansluiten op de netwerkaansluiting (LAN) of Switch:
1. RJ45-stekker op uiteinde kabel aanbrengen.
2. RJ45-stekker in de netwerkaansluitdoos steken, totdat deze vastklikt.
Sturing van machine 1 als Master instellen
De elektrische verbinding is tot stand gebracht
Toegangsniveau 2 is geactiveerd
Bedieningshandleiding
Sturing
SIGMA CONTROL 2 BOOSTER ≥ 4.0.X
Sturing machine 2 (bedrijfsmodus Slave)
4
Ethernetinterface X1
5
115
