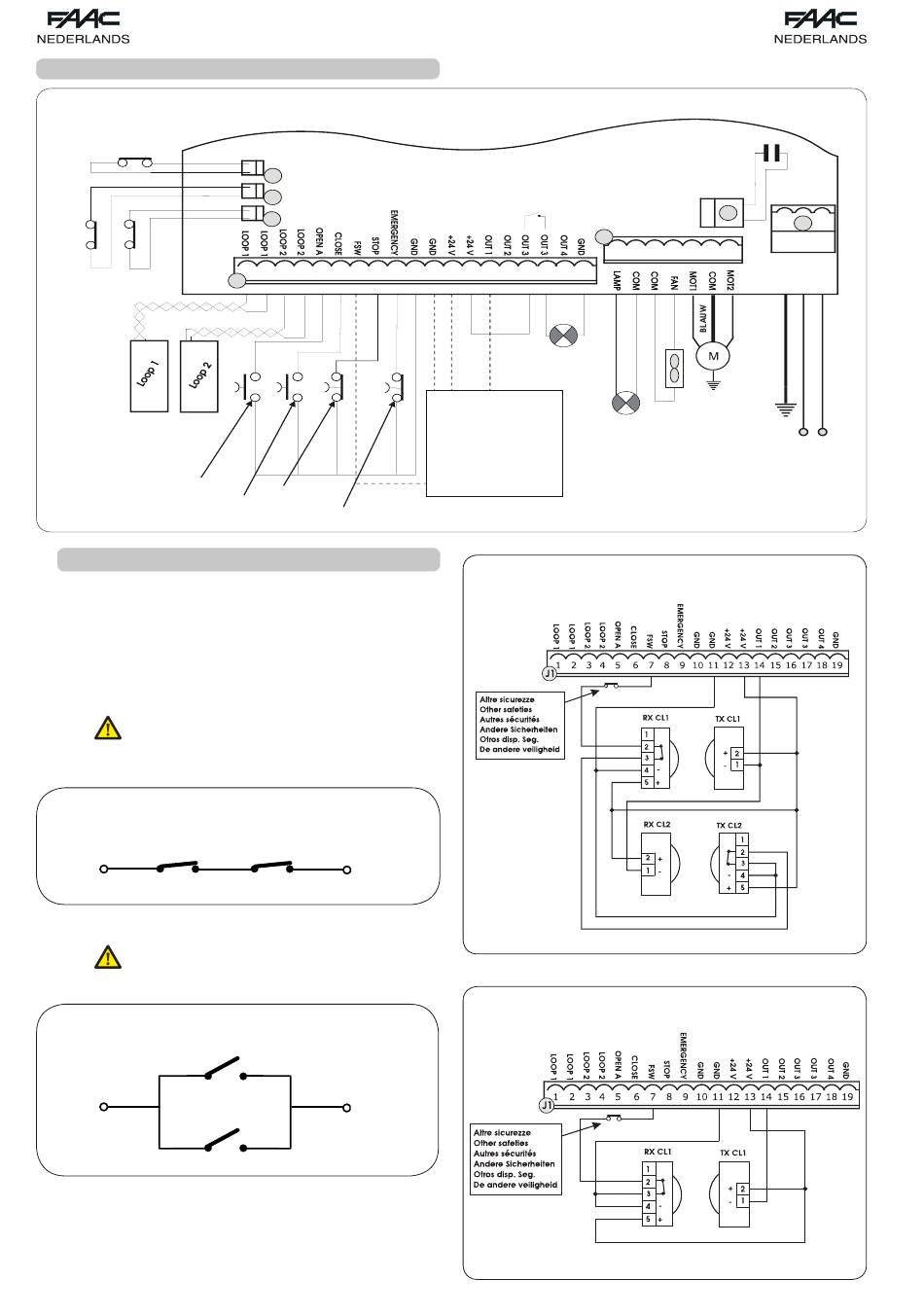

4. ELEKTRISCHE AANSLUITINGEN
SLAGBOOM DOORGEBROKEN
FCC
FCA
OPEN
CLOSE
4.1. AANSLUITING FOTOCELLEN EN BEVEILIGINGSINRICHTINGEN
Alvorens de fotocellen (of andere inrichtingen) aan te sluiten, is het nuttig
het type werking te kiezen op grond van het bewegingsgebied dat ze
moeten beschermen.
Beveiligingen bij sluiten: grijpen alleen in tijdens de sluitende beweging
van de slagboom, ze zijn dus geschikt om het sluitgebied
te beschermen tegen het risico dat de slagboom ergens
tegenaan stoot.
Als er twee of meer beveiligingsinrichtingen moeten
worden aangesloten (N.C.-contacten), moeten deze
in serie worden geschakeld.
Aansluiting van 2 serieel geschakelde N.C.-contacten
(bijv. fotocellen, stop)
Als er twee of meer beveiligingsinrichtingen met N.O.-
contacten moeten worden aangesloten, moeten deze
parallel worden geschakeld (zie fig. 4).
Aansluiting van 2 parallel geschakelde N.O.-contacten
(bijv. Open A, Open B)
J6
J5
J3
1
2
3
4
5
6
7
8
9
J1
STOP
EMERGENCY
Fig. 3
Fig. 4
10 11
12 13
14
15
16 17
18
19
24Vdc
3W
Voor de aansluiting van
de fotocellen en de
beveiligingsinrichtingen,
zie paragraaf 4.1.
Aansluiting van twee paar fotocellen bij sluiting
Aansluiting 1 paar fotocellen bij sluiting
53
AANLOOPCONDENSATOR
MOTOR
J8
J2
20
21
22
23
24
25
26
MOTOR
VENTILATOR
230Vac
max 60W
J9
PE
N
L
230Vac
50Hz
Fig. 2
Fig. 5
Fig. 6
