4.6. CONNECTOREN J3, J5 -SNELAANSLUITING EINDSCHAKELAAR
OPENEN EN SLUITEN (FIG. 2)
Snelconnector voor de aansluiting van de eindschakelaars voor het
openen (J3) en sluiten (J5).
4.7. CONNECTOR J6 - SENSOR SLAGBOOM DOORGEBROKEN (FIG. 2)
Snelconnector voor de aansluiting van de sensor voor als de slagboom
wordt doorgebroken (waar aanwezig). Als deze sensor er niet is, laat dan
de geleverde brug zitten.
4.8. CONNECTOR J11A,B,C - SNELAANSLUITING VOOR EXTERNE LOOP
DETECTOR (FIG. 2)
Snelconnector voor de aansluiting van de externe loop-detector. Zie de
bijbehorende instructies voor het afstellen en programmeren.
4.9. CONNECTOR J4 - SNELAANSLUITING MINIDEC, DECODER EN RP
Wordt gebruikt voor de snelaansluiting van Minidec, Decoder en
Ontvangers RP / RP2.
Als een tweekanaals ontvanger wordt gebruikt, type RP2, kunnen de
commando's OPEN en CLOSE van het automatisch systeem rechtstreeks
door een tweekanaals radioafstandsbediening worden gegeven.
Als een ontvanger met een enkel kanaal wordt gebruikt, type RP , kan
alleen het commando OPEN worden gegeven.
Sluit de accessoire aan met de kant met onderdelen naar de binnenkant
van de kaart gericht.
De kaarten mogen er UITSLUITEND in worden gezet
en eruit worden gehaald na de spanning te hebben
uitgeschakeld.

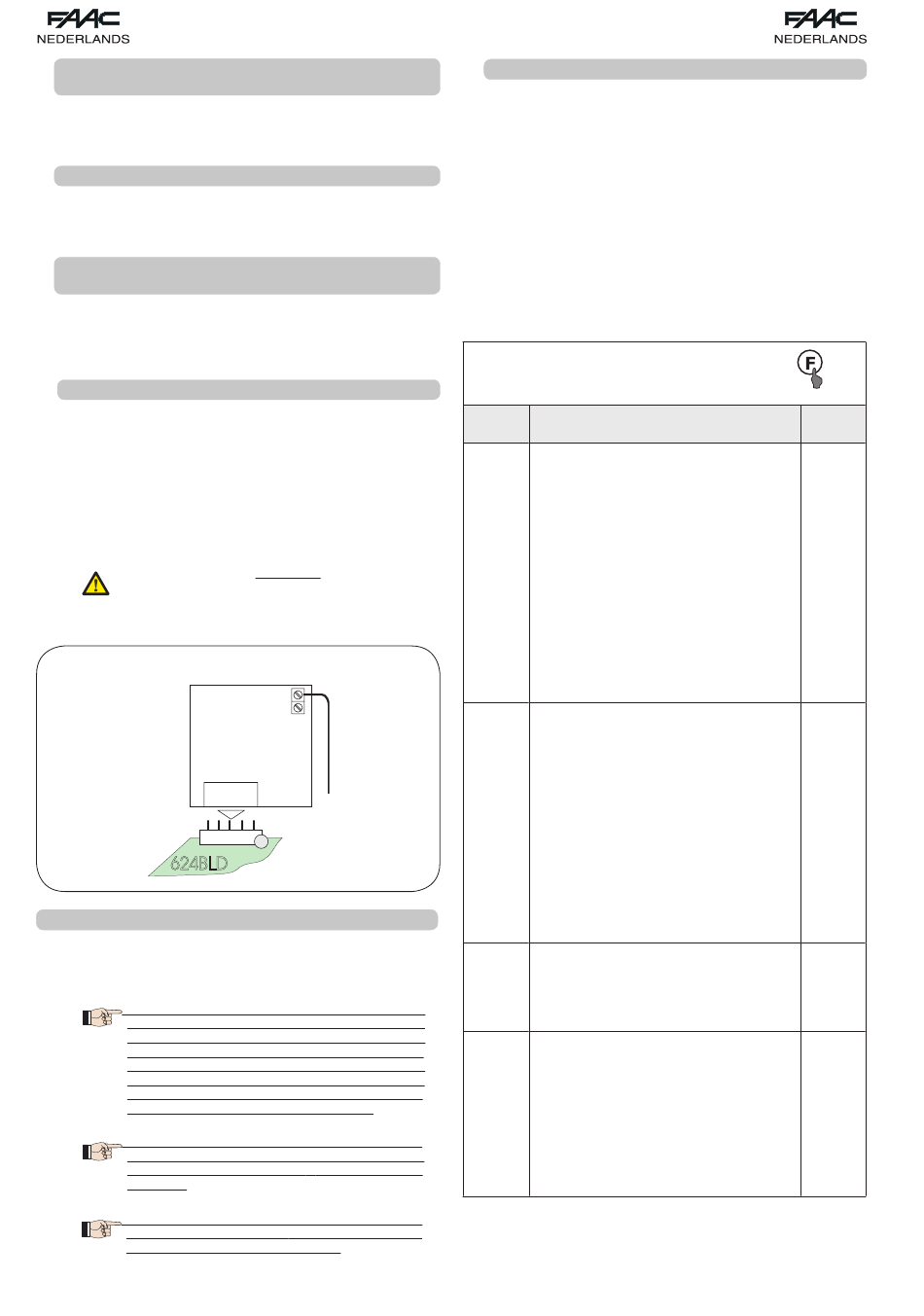

Voorbeeld aansluiting van accessoire radio
RP / RP2
624BLD
5. PROGRAMMERING
Om de werking van het automatische systeem te programmeren moet
de mode "PROGRAMMERING" worden opgeroepen.
De programmering bestaat uit twee delen: 1
de gewijzigde programmeringsparameters treden
onmiddellijk in werking, terwijl de definitieve opslag
in het geheugen pas plaatsvindt wanneer de
programmering wordt afgesloten en men terugkeert
naar de statusweergave van het geautomatiseerde
systeem. Als de voeding naar de apparatuur wordt
afgekoppeld vóór terugkeer naar de statusweergave,
gaan alle aangebrachte wijzigingen verloren.
Vanuit elk willekeurig punt van de programmering van
ieder niveau is het mogelijk terug te keren naar de
statusweergave door de toetsen F en - tegelijkertijd in
te drukken.
Om de default-instellingen van de programmering te
herstellen moeten de toetsen +, - en F tegelijkertijd 5
seconden ingedrukt worden gehouden.
J4
Fig. 9
NIVEAU en 2
NIVEAU
e
e
5.1. PROGRAMMERING 1
De toegang tot de PROGRAMMERING 1
de drukknop F.
• door hem in te drukken (en ingedrukt te houden) laat het display
de naam van de eerste functie zien.
• als de knop wordt losgelaten verschijnt de waarde van de functie
op het display; deze kan worden gewijzigd met de toetsen + en
-.
• door F opnieuw in te drukken (en ingedrukt te houden) laat het
display de naam van de volgende functie zien, enz..
• aangekomen bij de laatste functie zult u, als u opnieuw F indrukt,
de programmering verlaten, en geeft het display opnieuw de
status van de ingangen weer.
In de volgende tabel wordt de volgorde van de functies gegeven die
kunnen worden opgeroepen in de PROGRAMMERING 1
PROGRAMMERING 1
Display
Functie
LO
BEDRIJFSLOGICA'S
A
Automatisch
A 1
Automatisch 1
E
Halfautomatisch
P
Parkeerplaats
PA
Parkeerplaats automatisch
Cn
Gemeenschappelijke woonhuizen
CA
Gemeenschappelijke woonhuizen
automatisch
rb
Faac-City (logica Automatische
verzinkbare verkeerspalen)
C
Dead man
r
Remote
Cu
Custom
PA
PAUZETIJD:
Heeft alleen effect als een automatische lo-
gica is geselecteerd. Regelbaar van
59
seconden in stappen van een secon-
de.
Vervolgens verandert de weergave in mi-
nuten en tientallen seconden (gescheiden
door een punt), en wordt de tijd geregeld in
stappen van 10 seconden, tot een maximu-
mwaarde van
BIJV.: als het display
spondeert de pauzetijd met 2 minuten en 50
seconden.
FO
KRACHT:
regelt de duwkracht van de motor.
0 1
50
L 1
LOOP 1:
Wanneer deze functie wordt geactiveerd,
heeft de loop die op de ingang Loop1 is
aangesloten, de OPEN-functie.
Y
n o
Let op: als de functie niet wordt geactiveerd, zal
de status van Loop 1 toch beschikbaar zijn op een
van de daartoe ingestelde uitgangen (zie pro-
grammering tweede niveau).
55
NIVEAU
E
NIVEAU wordt opgeroepen met
E
NIVEAU:
e
NIVEAU
e
0
tot
4 . 1
minuten.
2.5
aangeeft, corre-
= minimale kracht
= maximale kracht
= loop1 actief
= loop1 niet actief
Default
E
20
50
no
