230 V~ / 50 Hz
8
5.3 Collegamento rete
Alla fine collegare l'equalizzatore con la rete
(230 V/ 50 Hz) per mezzo del cavo rete . Prima
della prima accensione portare tutti i regolatori
in posizione centrale e sganciare i tasti EQ (2) .
6 Regolazione
dell'equalizzatore
6.1 Accensione / Commutatore gro
und-lift
1) Prima della prima accensione portare tutti i
regolatori in posizione centrale e sganciare
i tasti EQ (2) .
2) Accendere l'equalizzatore con l'interruttore
POWER (7) . A seconda delle impostazioni,
si accendono alcuni LED .
3) Se si avverte un ronzio dovuto ad un anello
di terra (p . es . collegamento della massa fra
diversi contenitori attraverso il rack) portare
il commutatore GROUNDLIFT (9) in posi-
zione LIFT per sepa rare la massa del segnale
da quella del contenitore .
4) Applicare un segnale d'ingresso all'equaliz-
zatore . Se si accende uno dei LED PEAK (3),
ridurre il livello d'ingresso del canale corri-
spondente con il regolatore LEVEL (6) .
6.2 Informazioni generali sui campi di
frequenza
L'udito umano va da circa 20 Hz fino a 20 kHz,
e il limite superiore dipende molto dall'età .
Con 65 anni circa, tale limite si abbassa sotto
i 10 kHz . La mag giore sensibilità dell'orecchio
è fra 1 e 4 kHz ca . Dato che si sente meglio in
questo campo, le modifiche della regolazione
dell'equalizzatore si avvertono di più rispetto
alle frequenze alte e basse .
La figura a pagina 3 illustra le fonda-
mentali e le armoniche di alcuni strumenti mu-
sicali nonché della voce umana . La parte delle
fondamentali (bianco) indica la possibile altezza
del suono, mentre la parte delle armoniche
(grigio) indica le frequenze che determinano il
suono caratteristico dello strumento .
6.3 Regolazione del livello dei campi
di frequenza
Attenzione! Se si alzano molto i livelli delle
bande di frequenza, specialmente negli alti
e nei bassi, si rischia di sovraccaricare e di
distruggere gli altoparlanti .
Portare sullo zero (posizione centrale) gli
altri regolatori dell'impianto, p . es . sull'am-
plificatore, senza spo starli successivamente .
1) Premere i tasti EQ (2) per attivare le regola-
zioni . Finché i regolatori si trovano in posi-
zione centrale, il suono non cambia .
All manuals and user guides at all-guides.com

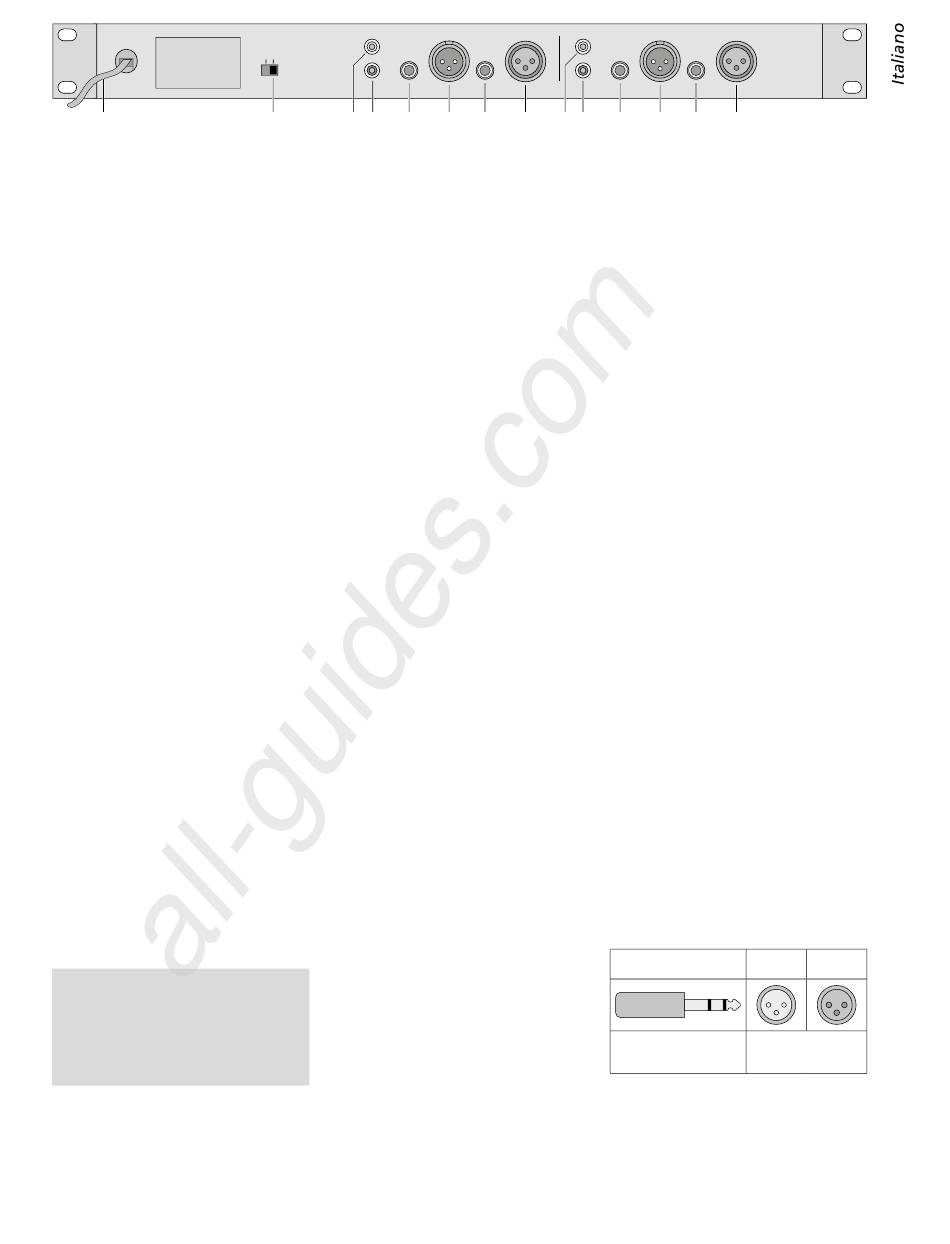

CHB
IN
GROUNDLIFT
LIFT
GND
OUT
OUT
9
10
11
12
2) Si consiglia di premere i tasti L-CUT (5) per
attivare il filtro antirombo . Nello stesso
tempo si proteggono i woofer dalle fre-
quenze troppo basse .
3) I tasti RANGE (4) non dovrebbero essere pre-
muti all'inizio . Il LED verde "±6" si accende
e i regolatori (1) sono impostati su ±6 dB .
È possibile una regolazione dei livelli molto
fine . Se il campo di 6 dB non è sufficiente,
riportare i regolatori (1) in posizione centrale
e quindi portare il campo a ±12 dB mediante
i tasti RANGE (4) . A questo punto si accende
il LED rosso "±12" .
4) Regolare i singoli regolatori per i diversi
livelli (1), separatamente per ogni canale,
come segue .
6.3.1 Campo subbasso (25 Hz, 40 Hz)
Esistono pochi strumenti che producono delle
frequenze così basse . Questi regolatori servono
per sopprimere eventualmente rumori di fondo
(di giradischi, di passi) e vanno spostati quindi
nella parte negativa (verso il basso) .
6.3.2 Campo bassi
(63 Hz, 100 Hz, 160 Hz, 250 Hz)
Le fondamentali di molti strumenti musicali
si trovano in questo campo . Se vengono al-
zate troppo, si ottiene un suono cupo; se sono
troppo basse, il suono è sottile e debole .
Se gli altoparlanti sono collocati male
(p . es . negli angoli, troppo vicini alla parete,
oppure nel caso di box da scaffale posto sul
pavimento), i bassi troppo forti possono essere
compensati con uno o più regolatori .
6.3.3 Campo medi
(400 Hz, 630 Hz, 1 kHz, 1,6 kHz, 2,5 kHz)
In questo campo, l'udito umano è più sensi-
bile e avverte maggiormente le modifiche della
regolazione dell'equalizzatore . Specialmente
per la musica pop, ma anche per trasmissioni
radiofoniche, si alza questo campo per avere
un suono più aggressivo o per migliorare la
comprensione del testo parlato . Abbassando
il livello, la riproduzione del suono può essere
più naturale .
D'altra parte, alzando il livello, uno stru-
mento solista, il canto o la voce possono pas-
sare in primo piano .
6.3.4 Campo alti (4 kHz, 6,3 kHz, 10 kHz)
Poiché in questo campo si collocano molte
armoniche degli strumenti, la regolazione in
questo campo determina se la riproduzione è
trasparente e chiara oppure imprecisa e cupa .
Dato che i materiali soffici (p . es . tende, mobili
imbottiti, tappeti) smorzano queste frequenze,
si può compensare tale perdita alzando il livello .
La MONACOR
®
INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma
delle presenti istruzioni per l'uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
CHA
OUT
IN
IN
IN
OUT
OUT
13
14
15
10
11
12
6.3.5 Campo frequenze altissime (16 kHz)
Molte persone, specialmente gli anziani, non
sentono più queste frequenze . Dato che anche
queste frequenze possono essere smorzate
dall'arredo dell'ambiente, un aumento del li-
vello rende la riproduzione più brillante .
sono eliminare certi disturbi, p . es . di registra-
zioni scadenti e nel caso di cattiva ricezione di
trasmissioni radiofoniche .
6.4 Livello d'ingresso
Dopo aver ottimizzato tutti i livelli dei campi
di frequenza si dovrebbero regolare i regola-
tori LEVEL (6) in modo tale che il volume non
cambia se si esclude l'equalizzatore premendo
i tasti EQ (2) . Se il livello di ingresso è troppo
alto e se i LED PEAK (3) si accendono, occorre
ridurli .
7 Dati tecnici
Banda passante: . . . . . .10 – 20 000 Hz
Campo di regolazione: .commutabile
Frequenze
di regolazione: . . . . . . .2 ×
Filtro antirombo
(low-cut): . . . . . . . . . . .20 Hz / –3 dB
Ingressi: . . . . . . . . . . . .0,775 V/ 50 kΩ
Uscite: . . . . . . . . . . . . .0,775 V/ 600 Ω
Rapporto S / R: . . . . . . . .> 66 dB
Fattore di distorsione: . .< 0,1 %
Alimentazione: . . . . . . .230 V/ 50 Hz
Potenza assorbita: . . . . .10 VA max .
Dimensioni senza piedini
(l × h × p): . . . . . . . . . .482 × 44,5 × 165 mm,
Peso: . . . . . . . . . . . . . . .2,5 kg
Connettori
Con riserva di modifiche tecniche .
OUT
IN
IN
13
14
15
D'altra parte, abbassando il livello, si pos-
±6 dB / ±12 dB
25 / 40 / 63 / 100 / 160 /
250 / 400 / 630 Hz /
1 / 1,6 / 2,5 / 4 / 6,3 / 10 /
16 kHz
1 unità di altezza
Ingresso / Uscita
Ingresso
jack 6,3 mm
XLR
1
2
–
GND
+
3
GND = massa
1 = massa
– = segnale –
2 = segnale +
+ = segnale +
3 = segnale –
➁
Uscita
XLR
2
1
3
11
