MEQ-115/SW
0 dB
2
4
8
-12
Hz 25
25
40
63
100
160
MEQ-115 / WS
Denna bruksanvisning är avsedd för användare
med grundläggande kunskaper i ljudteknik . Läs
igenom bruksanvisningen noga innan ni använ-
der enheten och behåll den för senare bruk .

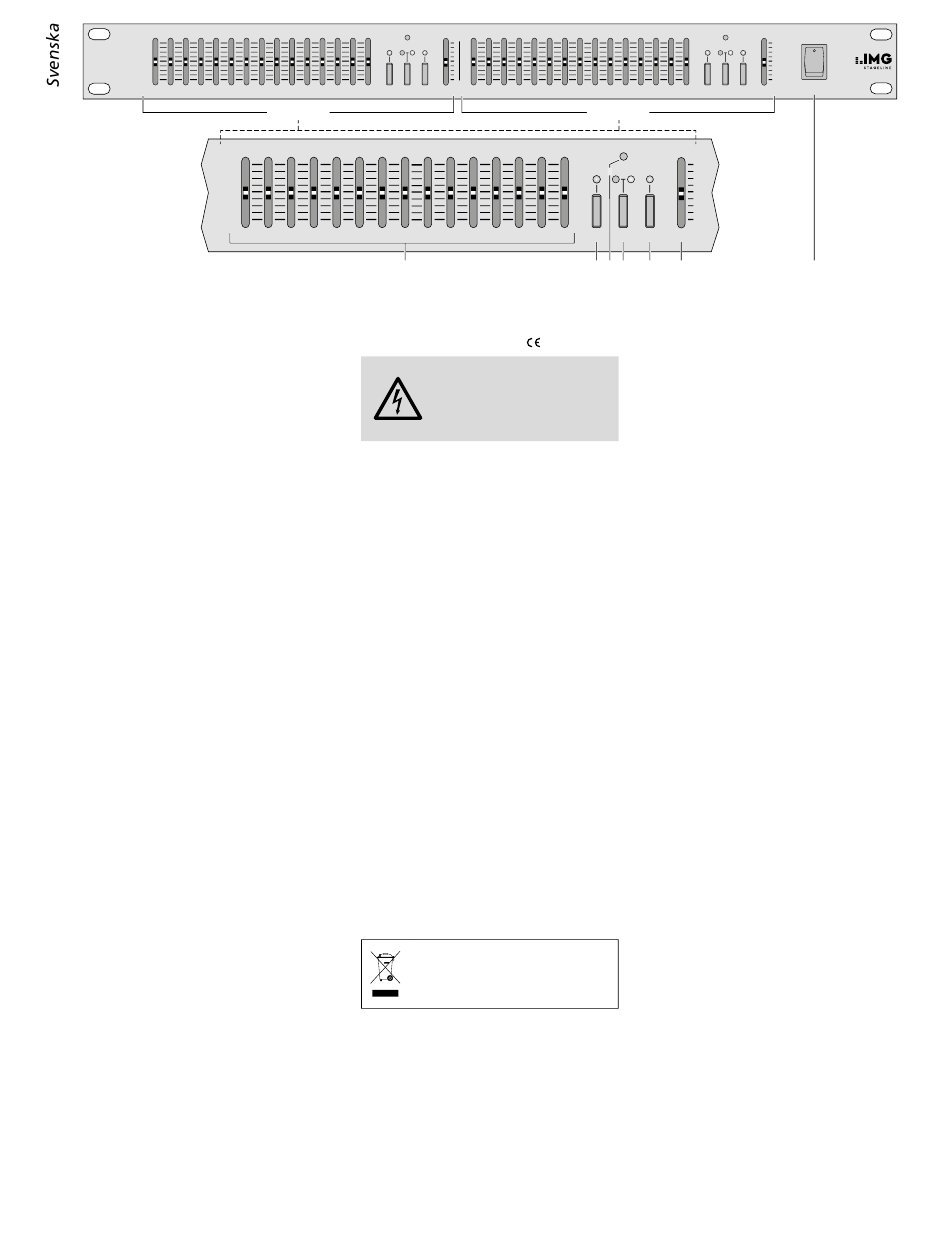

1 Funktion och anslutningar
1.1 Frontpanel
1 Skjutreglar för förstärkning / dämpning av
resp . frekvensband
2 Omkopplare EQ för respektive EQ sektion
med lys diodindikering
Knappen intryckt: EQ:n aktiv
Knappen uttryckt: EQ:n inaktiv
3 Toppvärdesindikering PEAK med lysdiod
4 Omkopplare RANGE för EQ delens brant-
het ±6 / ±12 dB reglerområde
Knappen intryckt: ±6 dB
Knappen uttryckt: ±12 dB
5 Lågpassfilter för att undertrycka oönskade
fre kvenser (infraljud LOW CUT) . Branthet
–3 dB vid 20 Hz med lysdiodindikering .
Knappen intryckt: Filter aktivt
Knappen uttryckt: Filter inaktivt
6 Kontroller LEVEL för ingångsnivån
7 Strömbrytare POWER
1.2 Bakpanelen
8 Elsladd för anslutning till 230 V/ 50 Hz
9 Omkopplare GROUNDLIFT för flytande
jord . Används för att undvika jordbrum
Läge LIFT :
Jordskärmen separerad från
chassiejord
Läge GND: Jordskärmen kopplad till chas-
siejord
10 Balanserade ingångar med RCA anslut-
ningar
11 Obalanserade utgångar med RCA anslut-
ningar
12 Balanserade utgångar med telejack
13 Balanserade utgångar med XLR (canon)
kontakter
14 Balanserade ingångar med telejack
15 Balanserade ingångar med XLR kontakter
20
All manuals and user guides at all-guides.com
PEAK
+12
ON
±12 dB ±6 dB
8
4
2
0 dB
2
4
8
-12
EQ
RANGE L-CUT
250
400
630
1 k
1.6 k
2.5 k
4 k
6.3 k
10 k
16 k
Channel 1
+12
8
4
2
0 dB
2
4
8
-12
Hz 25 25
40
63
100
160
250
400
630
1
2 Säkerhetsföreskrifter
Enheten uppfyller relevanta Eu-direktiv och har
därför försett med symbolen
VARNING Enheten använder högspänning
•
Varning! Vid extrem förstärkning, främst i
bas området kan högtalarna lätt överbelastas
och köras sönder .
•
Enheten är endast avsedd för inomhusbruk .
Enheten skall skyddas mot vätskor, hög luft-
fuktighet och hög värme (arbetstemperatur
0 – 40 °C) .
•
Placera inte föremål innehållande vätskor,
t . ex . dricksglas, på enheten .
•
Tag omedelbart ut kontakten ur eluttaget
om något av följande uppstår .
1 . Elsladden eller enheten har synliga skador .
2 . Enheten är skadad av fall ed .
3 . Enheten har andra felfunktioner .
Enheten skall alltid repareras på verkstad av
utbildad personal .
•
En skadad elsladd skall bytas på verkstad .
•
Drag aldrig ut kontakten genom att dra slad-
den utan ta tag i kontaktkroppen .
•
Rengör endast med en ren och torr trasa,
använd aldrig vätskor i någon form då dessa
kan rinna in och orsaka kortslutning .
•
Om enheten används på annat sätt än som
avses eller om den används på felaktigt sätt
eller repareras av obehörig personal upphör
alla garantier att gälla . Dessutom tas i dessa
fall inget ansvar för skada som uppkommit
på person eller materiel .
CH A
+6
+12
ON
5
8
4
4
2
2
0 dB
0 dB
2
2
4
4
8
8
-∞
-12
LEVEL
Hz 25
25
40
63
100
160
250
400
630
+12
8
4
2
0 dB
2
4
8
-12
1 k
1.6 k
2.5 k
4 k
6.3 k
10 k
16 k
.
internt . Gör inga modifieringar
i enheten eller stoppa föremål
i ventilhålen . Risk för elskador
föreligger .
Om enheten ska tas ur drift slutgil-
tigt, ta den till en lokal återvinnings-
anläggning för en avyttring som inte
är skadligt för miljön .
CH B
PEAK
+12
+6
ON
±12 dB ±6 dB
ON
8
5
4
4
2
2
0 dB
0 dB
2
2
4
4
8
8
-12
-∞
EQ
RANGE L-CUT
LEVEL
1 k
1.6 k
2.5 k
4 k
6.3 k
10 k
16 k
Channel 2
CH A
PEAK
+6
ON
±12 dB
±6 dB
ON
5
4
2
0 dB
2
4
8
-∞
EQ
RANGE L-CUT
LEVEL
2 3
4
5
6
3 Användning
EQ MEQ-115 / SW är främst avsedd att använ-
das för att korrigera ljudkurvan i lyssningsrum-
met . För detta ändamål finns 2 kanaler med
15 kontroller vardera . Banden sträcker sig från
25 Hz till 16 000 Hz . Graden av förstärkning
kan ändras från 6 till 12 dB . EQ:n kan även
användas för att justera exvis ljudkurvan på
kassettdeck om den kopplas mellan in och
utgång på tex tape 2 på förstärkare .
4 Montering
EQ:n levereras för montering i rack (482 mm /
19") men kan monteras som bordsmodell eller
efter egna önskemål . För rackmontage krävs
1 rackhöjd (44,5 mm) .
5 Anslutning
EQ:n kan kopplas in efter egna behov . An-
tingen mellan för och effektsteg eller mellan
mixer och slutsteg .
In och utgångarna är separata för vänster
och höger kanal . För att undvika förväxlingar
rekommenderas att kanal 1 alltid används som
vänster kanal .
5.1 Ingångar
Ingångsignalen skall vara av linjetyp . Dvs . högst
775 mV . Anslutning finns för XLR (15), tele-
jack (14) eller RCA kontakter (10) . XLR och
telejackanslutningarna är balanserade men kan
anslutas till obalanserade signaler . För detta,
koppla ihop ben 1 och 3 på XLR kontakten
och jord med "–" på telejack .
5.2 Utgångar
Anslutning för utsignal finns för XLR (13),
telejack (12) och RCA kontakt (11) . XLR och
telejack är balanserade men kan anslutas till
obalanserade signaler . För detta, anslut INTE
ben 3 på XLR resp . signal "–" på telejack .
5.3 Inkoppling av ström
Anslut till sist elsladde till 230 V/ 50 Hz . Innan
första uppstart, ställ alla reglar i mittposition
och tryck ut knappen EQ (2) .
ON
POWER
➀
7
