6.2 Openen van de unit
6.2.1 Voorpaneel openen
6.2.2 Voorpaneel verwijderen
FTXJ-A(W)(S)(B)9
Daikin kamerairconditioner
4P769827-6C – 2024.07

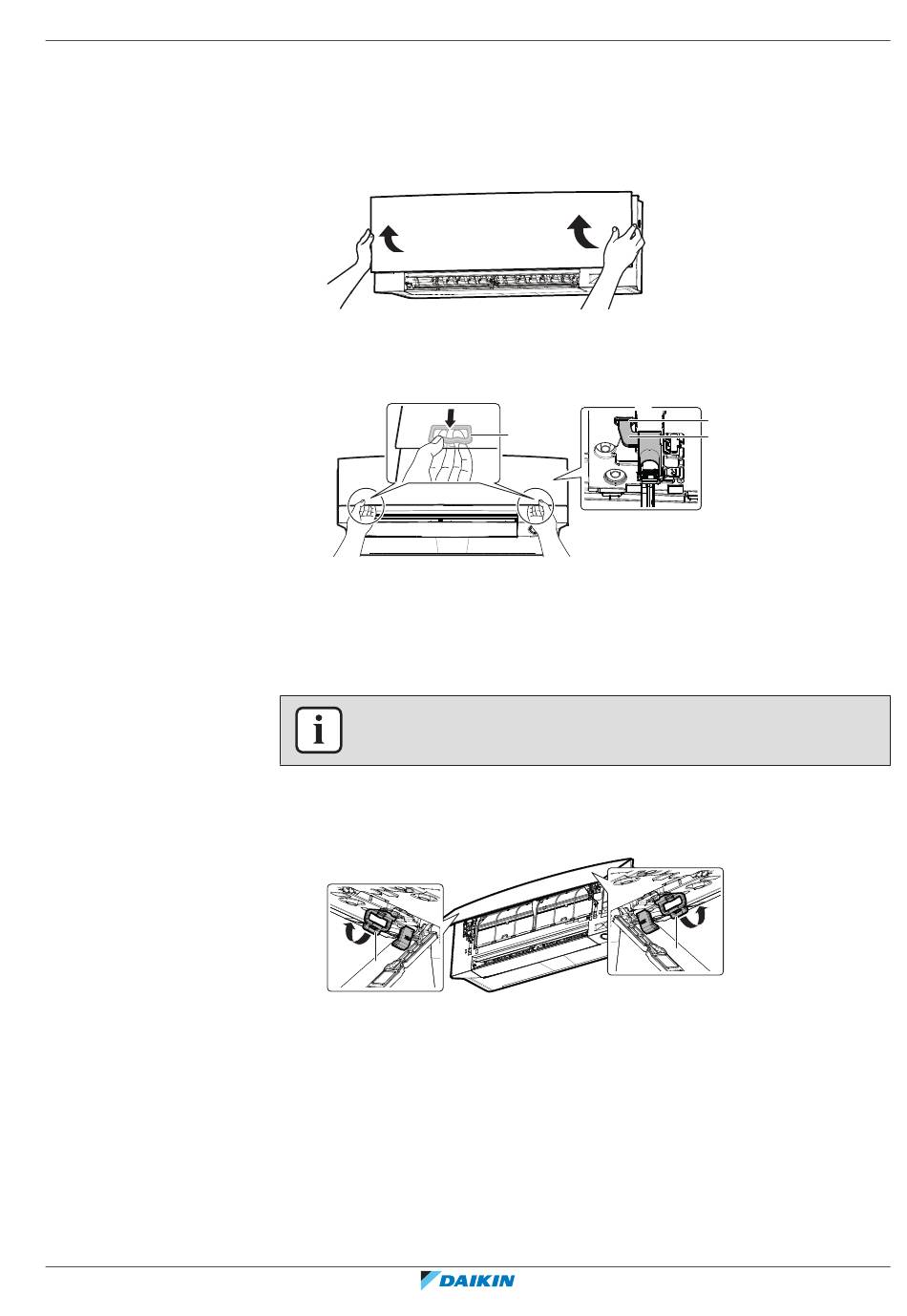

1 Houd het voorpaneel aan weerszijden vast en trek het voorzichtig zover
mogelijk omhoog.
2 Trek beide vergrendelingen op de achterkant van het voorpaneel naar
beneden.
3 Open het voorpaneel tot de steun in de bevestigingslip past.
a Vergrendeling (1 aan elke kant)
b Achterkant van het voorpaneel
c Bevestigingslip
d Support
INFORMATIE
Verwijder het voorpaneel alleen als het MOET worden vervangen.
1 Open het voorpaneel. Zie
2 Open de paneelvergrendelingen op de achterkant van het paneel (1 aan elke
kant).
a
a Paneelvergrendeling
3 Duw de rechterarm een beetje naar rechts om de as los te maken uit de gleuf
aan de rechterkant.
6
b
a
"6.2.1 Voorpaneel
openen" [
a
Installatie van de unit
|
c
d
4
25].
Uitgebreide handleiding voor de installateur
25
