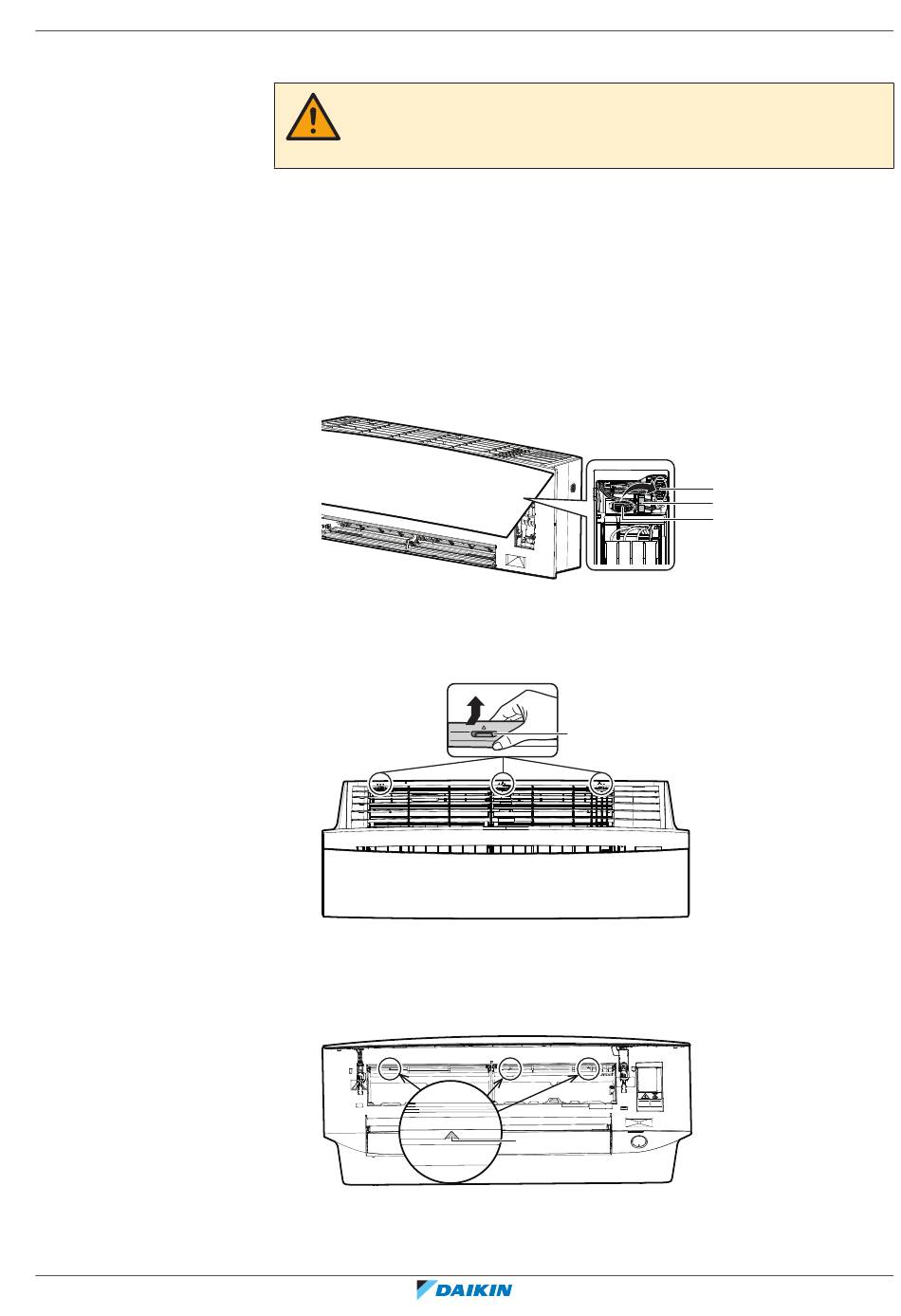

6.2.4 Voorrooster verwijderen
FTXJ-A(W)(S)(B)9
Daikin kamerairconditioner
4P769827-6C – 2024.07
VOORZICHTIG
Draag gepaste persoonlijke beschermende uitrusting (beschermende handschoenen,
veiligheidsbril, enz.) wanneer u het systeem installeert of onderhoudt.
1 Open het voorpaneel. Zie
2 Verwijder het servicedeksel. Zie
3 Verwijder de kabelbundel van de kabelklem, maak de connector los en plaats
hem in de connectorhouder.
4 Plaats de klep voorzichtig met de hand, zodat zij niet klem komt te zitten bij
het verwijderen van het voorrooster.
5 Indien reeds geïnstalleerd, verwijder de 2 schroefafdekkingen met een lange
platte plaat zoals een in een doek gewikkelde meetlat en verwijder de 2
schroeven.
a Connector
b Kabelklem
6 Duw het voorrooster omhoog en vervolgens naar de montageplaat om het
voorrooster van de 3 haken te nemen.
a Haak
Vereiste: Als de werkruimte beperkt is.
7 Schuif de platte schroevendraaier in de richting van de driehoek op de rib in
de halvemaanvormige inkeping in het rooster.
a Driehoeksymbool
8 Druk het voorrooster iets naar beneden en steek de schroevendraaier in de
gleuf naast de haken.
6
"6.2.1 Voorpaneel
openen" [
"6.2.3 Servicedeksel
a
a
Installatie van de unit
|
4
25].
4
openen" [
26].
a
b
a
Uitgebreide handleiding voor de installateur
27
