9
|
De installatie van de binnenunit voltooien

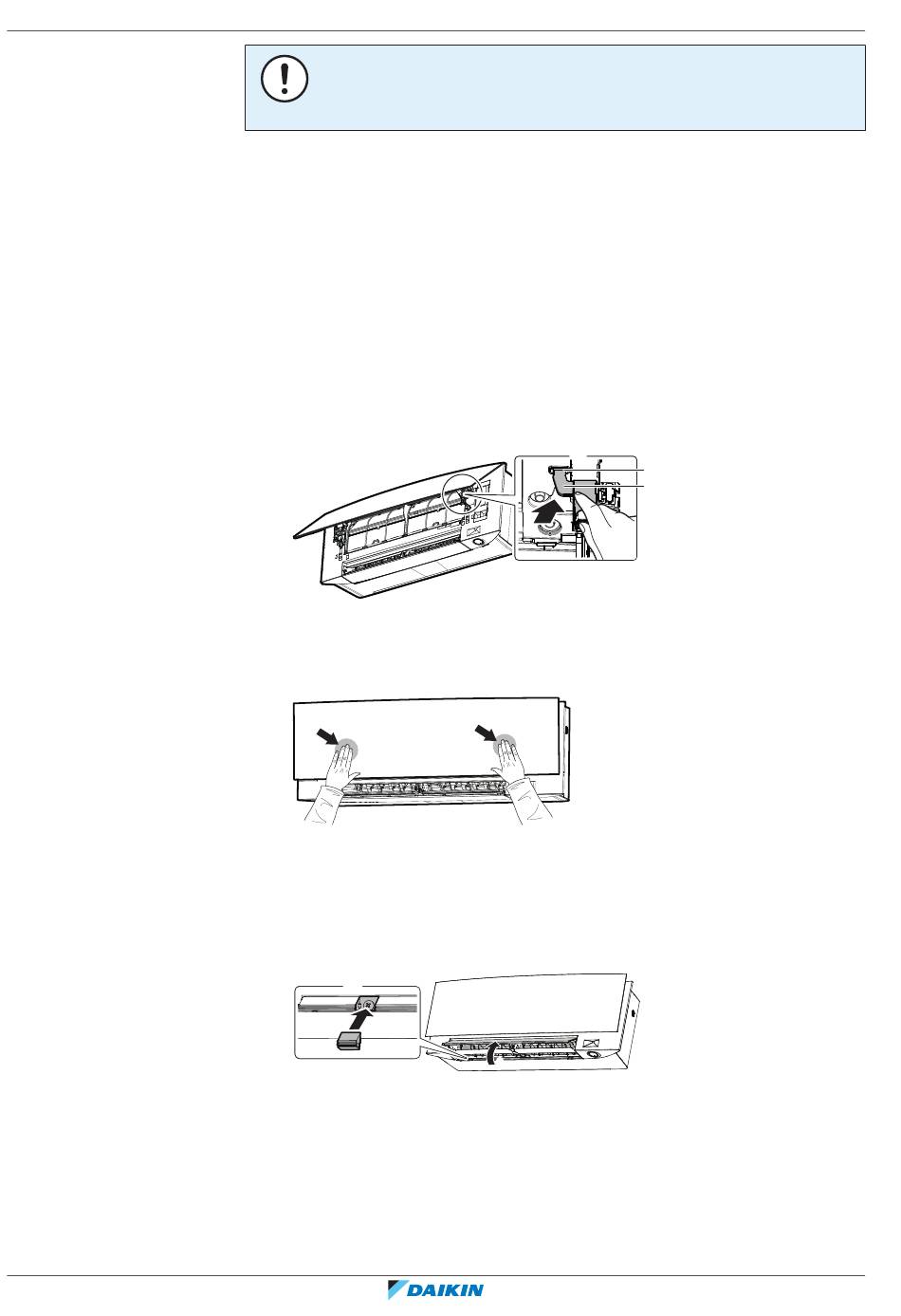

9.4.3 Voorpaneel weer aanbrengen
9.4.4 Voorpaneel sluiten
9.4.5 De schroefafdekkingen installeren
Uitgebreide handleiding voor de installateur
48
OPMERKING
Bij het sluiten van het servicedeksel mag het aanhaalmoment NIET meer dan
1,4 (±0,2) N•m bedragen.
1 Bevestig het voorste paneel.
2 Lijn de as aan de rechterzijde uit met de sleuf in de as en plaats deze er
helemaal in.
3 Duw het voorste paneel lichtjes naar de rechterzijde, lijn de as aan de
linkerzijde uit met de sleuf en plaats deze er helemaal in.
4 Sluit de vergrendelingen aan beide zijden.
1 Hef het voorpaneel een beetje op en verwijder de steun van de
bevestigingslip.
a Achterkant van het voorpaneel
b Bevestigingslip
c Support
2 Sluit het voorpaneel.
3 Duw het voorpaneel zacht omlaag tot het klikt.
1 Open het voorpaneel en draai de klep omhoog.
2 Installeer beide schroefafdekkingen (1 aan elke kant).
2×
2
3 Breng de klep weer in de oorspronkelijke stand en sluit het voorpaneel.
a
c
d
1
FTXJ-A(W)(S)(B)9
Daikin kamerairconditioner
4P769827-6C – 2024.07
