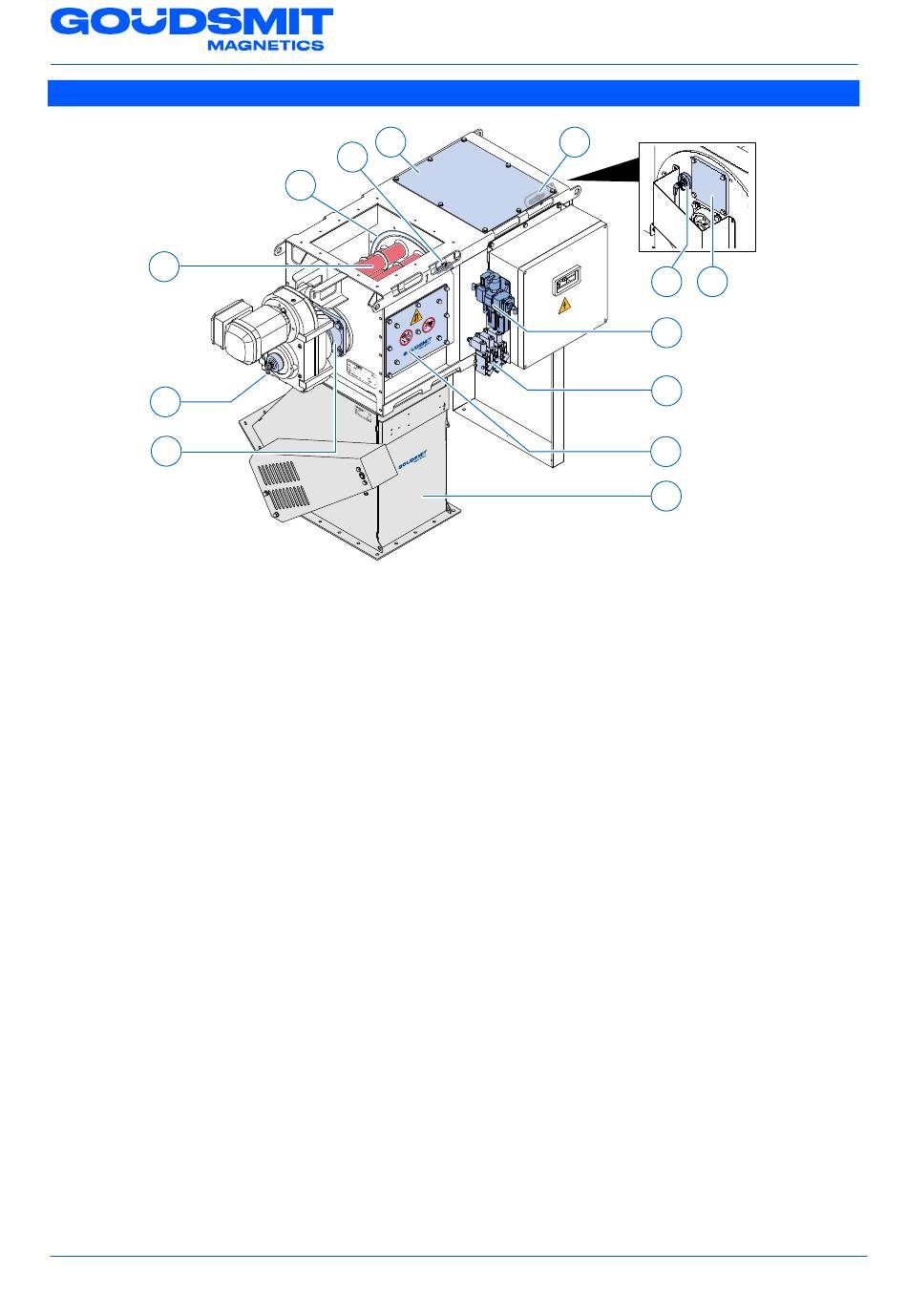

Constructie
1
11
10
Het apparaat heeft een magneetrotor met pneumatisch bediende magneetstaven [1] voor het filteren van
ferro-verontreiniging uit een productstroom.
De magneetstaven zijn pneumatisch bediende cilinders met een magneetpakket op de zuigerstang.
Uitwendig zijn de staven voorzien van een dunwandige RVS-buis met scheidingsringen. Bij een
reinigingscyclus zorgen de scheidingsringen voor een gelijkmatigere verdeling van de gevangen ijzerdelen
over de staaflengte, zodat er geen verzameling/opeenhoping aan één kant ontstaat, wat een slechter
valproces zou veroorzaken.
De luchttoevoer voor de bediening van de magneetstaven wordt centraal door de as gevoerd d.m.v.
2 gelagerde roterende luchtdoorvoeren [11]. De luchtdoorvoeren in de rotoras zijn door de behuizing
beschermd tegen invloeden van buitenaf.
De magneetrotor is op een as gemonteerd en gefixeerd met 2 flenslagers [10] op de behuizing.
Tussen het productkanaal en de serviceruimte zijn 1 of 2 rotor-afdichtingen [2] gemonteerd, voor een
stofdichte scheiding van beide kanalen.
In het productkanaal is een luchtblazer [3] gemonteerd. Tijdens de reinigingscyclus blaast de luchtblazer zo
veel mogelijk het productmateriaal van de magneetstaven af om zo brugvorming van materiaal en eventuele
slijtage aan de afdichtingen te voorkomen.
In de serviceruimte zitten een rotatiesensor [6] die controleert of de rotor correct draait en een
naderingssensor [5] die controleert of alle magneetstaven volledig uit het productkanaal zijn en in de
serviceruimte zitten.
Op de behuizing is een plaat gemonteerd met 3 magneetventielen [8] voor de bediening van de
magneetstaven, de luchtcilinder van de klepkast en de luchtblazer.
Hierop is ook de luchtvoorbereidingsunit [7] gemonteerd. De geconditioneerde lucht gaat dan naar de
magneetventielen en vervolgens naar de magneetstaven, de luchtblazer en de luchtcilinders.
De behuizing is voorzien van meerdere inspectie-/serviceluiken [4], die allen met bouten zijn geborgd om
ongeoorloofd openen te voorkomen.
Onder het apparaat is een klepkast [9] gemonteerd voor de scheiding van gefilterde ferro-delen. Tijdens de
ontijzeringscyclus gaat de klep in de ontijzeringsstand en worden de ijzerhoudende deeltjes naar de ferro-
afvoer geleid. De sensoren controleren in welke stand de klep staat.
16
4
3
2
SRCD stofdichte roterende Cleanfow magneetfilter – 09/2024 – v3.4
5
6
4
7
8
4
9
