PLC besturing – Siemens LOGO!
De LOGO! is een eenvoudige PLC-module van Siemens. Het LOGO!-programma activeert o.a. de luchtblazer
en de magneetventielen die de bewegingen van de klepschakelaar en de magneetstaven regelen. De unit
bestaat uit een Siemens LOGO! met voedingseenheid (Siemens Power 1.3) in een kunststof Legrand-kast.
Het programma wordt gedefinieerd in de LOGO! en de meegeleverde MicroSD-kaart.
De parameters van het PLC-programma van de Siemens LOGO! kunnen gewijzigd worden.
Wij adviseren om wijzigingen in het LOGO!-programma niet zelf uit te voeren, maar dit door
GOUDSMIT Magnetic Systems te laten doen. Schade aan het apparaat als gevolg van onjuiste
modificaties in het PLC-programma is uitgesloten van garantie.
Als er wijziging in het LOGO!-besturingsprogramma moeten gebeuren, neem dan contact op met GOUDSMIT
Magnetic Systems met het verzoek en wij zorgen ervoor dat u een MicroSD-kaart met het juiste LOGO!-
programma toegestuurd krijgt. Het nieuwe programma kan dan als volgt geladen worden:
Schakel de stroom naar de LOGO! uit.
Verwijder de oude MicroSD-kaart.
Plaats de nieuwe voorgeprogrammeerde MicroSD-kaart.
Schakel de stroom naar de LOGO! aan. Het nieuwe programma laadt zich nu automatisch.
Als u – tegen ons advies in – zelfstandig de parameters van de LOGO! wilt wijzigen, neem voor meer
informatie contact op met de service-afdeling van GOUDSMIT Magnetic Systems.
Automatische reinigingscyclus met LOGO! PLC-programma
Werkwijze:
Stop de productstroom.
Start de ferro-afvoercyclus met een pulssignaal op LOGO!-ingang i8 (zie elektrische schema).
De klep van de klepkast wordt door een luchtcilinder van de productiestand (i1) naar de ferro-afvoerstand
(i2) bewogen.
2
Als de klep volledig in de ferro-afvoerstand staat, worden de magneetstaven in de roestvrijstalen buizen
pneumatisch uit het productkanaal geschoven.
20
1
3
SRCD stofdichte roterende Cleanfow magneetfilter – 09/2024 – v3.4

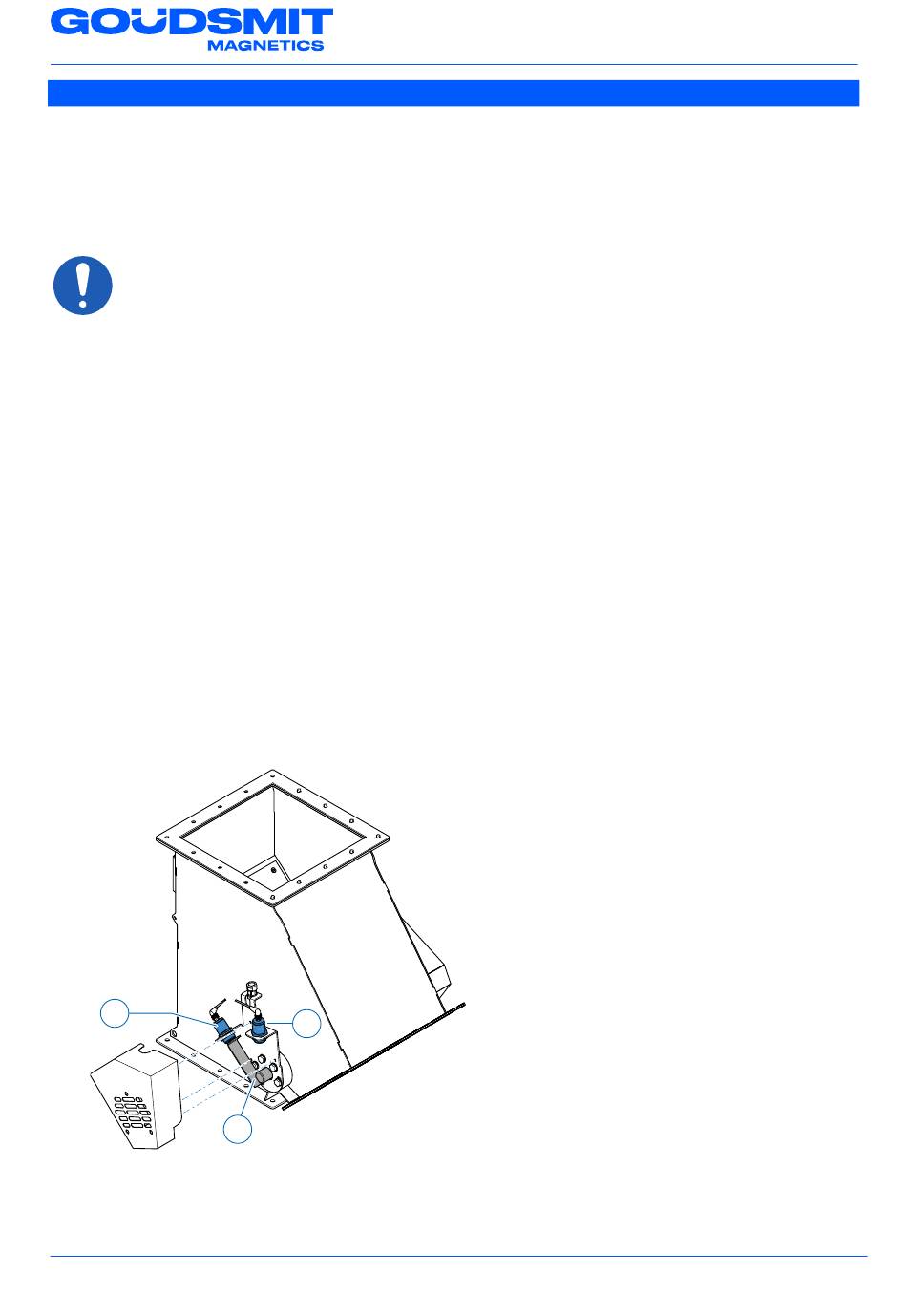

[1] Sensor 1 – Productiestand
[2] Sensor 2 – Ferro-afvoerstand
[3] Metaalplaat voor sensoractivering
