PLC besturing – Sigmatek
De S-DIAS PLC-module van Sigmatek bestaat uit een CPU-kaart (CP102) en twee I/O-kaarten, digital mix
kaarten (DM161). De Sigmatek PLC stuurt 3 magneetventielen aan en regelt de beweging van de
magneetstaven, de luchtblazer en de onderliggende klepkast. De unit bestaat uit een Sigmatek PLC met
voedingseenheid (Siemens SITOP) in een kunststof BARTEC-kast.
Automatische reinigingscyclus met Sigmatek PLC-module
Zie elektrische schema SCBAR40015 voor alle elektrische verbindingen.
Stop de productstroom.
Start de ferro-afvoercyclus met een pulssignaal op "Remote Start".
De klep van de klepkast wordt door een luchtcilinder van de productiestand Flap "Open"/"In" naar de
ferro-afvoerstand Flap "Closed"/"Out" bewogen.
2
Als de klep volledig in de ferro-afvoerstand staat, worden de magneetstaven in de roestvaststalen buizen
pneumatisch uit het productkanaal geschoven.
De - tijdens de productie - gevangen ferro-deeltjes bewegen samen met de magneten weg naar de
serviceruimte, maar worden tegengehouden door een eindplaat, waardoor de ferro-deeltjes eraf vallen als
de magneten niet meer in het productkanaal zijn.
Gedurende een aantal omwentelingen krijgt iedere staaf een luchtpuls waardoor de ferro-deeltjes er nog
beter afvallen, waarna ze via de klepkast worden afgevoerd.
Vervolgens worden de magneten pneumatisch teruggeschoven in het productkanaal.
De klep van de klepkast wordt terug bewogen van de ferro-afvoerstand naar de productiestand.
De productstroom kan weer op gang worden gebracht wanneer het potentiaalvrij contact "In Process"
door de besturingseenheid geschakeld wordt.
22
1
3
SRCD stofdichte roterende Cleanfow magneetfilter – 09/2024 – v3.4

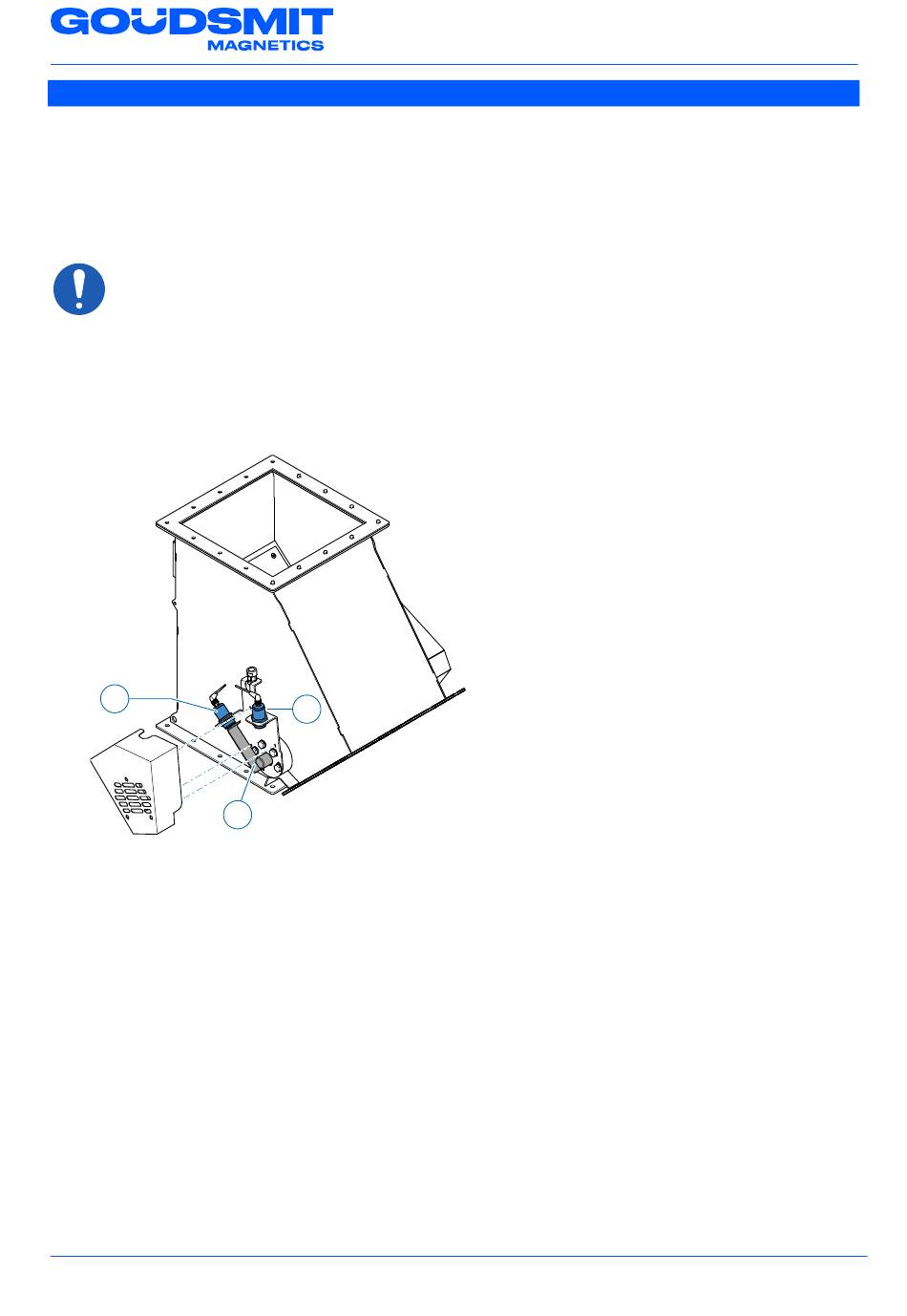

[1] Sensor 1 – Productiestand
[2] Sensor 2 – Ferro-afvoerstand
[3] Metaalplaat voor sensoractivering
