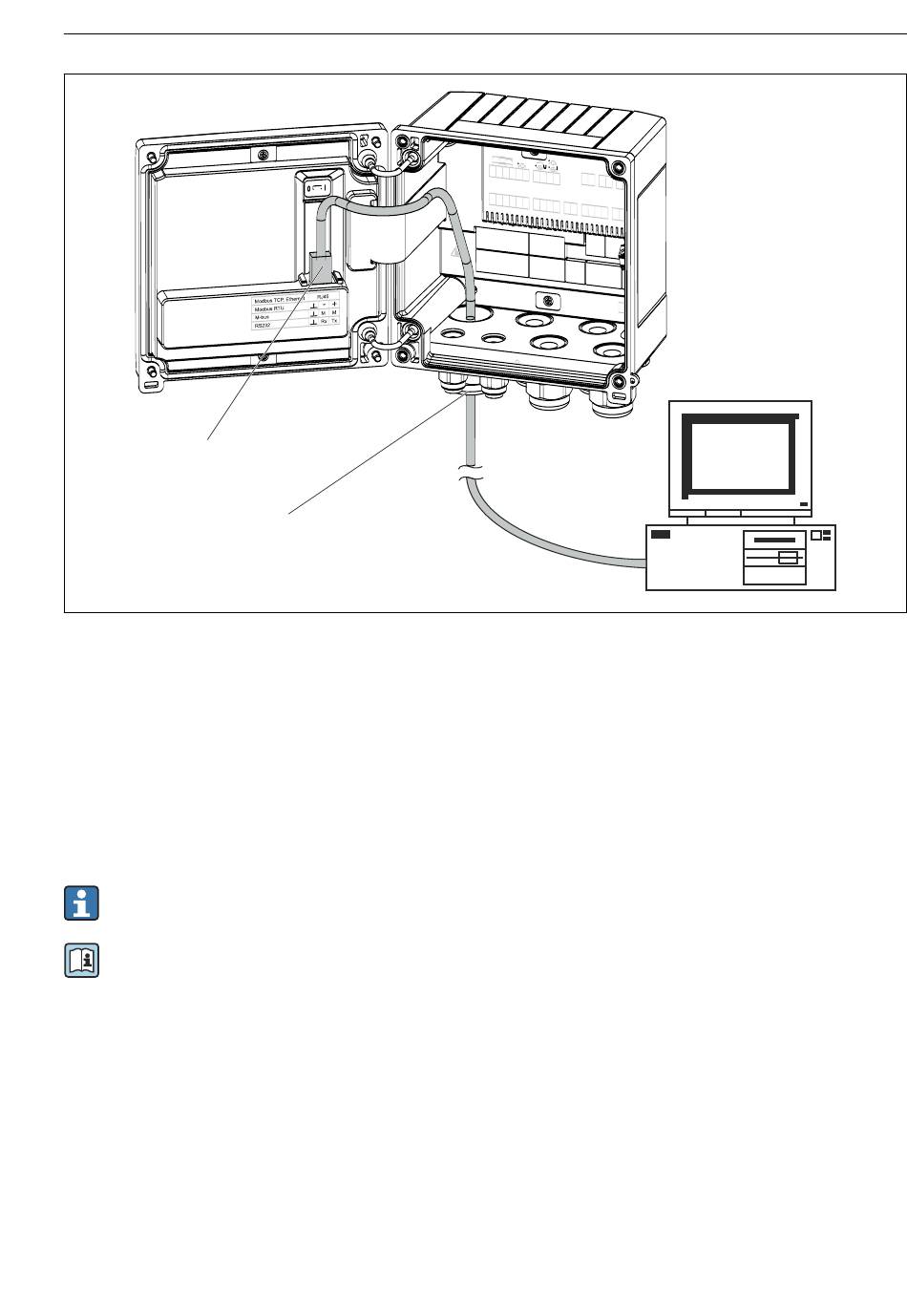

Aansluiting van Ethernet TCP/IP, Modbus TCP
1
Ethernet, RJ45
2
Kabelinvoer voor Ethernet-kabel
6.5.2
Modbus TCP (optie)
De Modbus TCP-interface wordt gebruikt voor het aansluiten van het systeem op een master-
systeem teneinde alle meetwaarden en proceswaarden over te dragen. De Modbus TCP-
interface is fysisch identiek aan de Ethernet-interface → 19, 25
Het instrument kan alleen worden uitgelezen vanuit een Modbus-master.
Gedetailleerde informatie voor de Modbus-registermap:
6.5.3
Modbus RTU (optie)
De Modbus RTU (RS-485)-interface is galvanisch gescheiden (testspanning: 500 V) en wordt
gebruikt voor het aansluiten van het instrument op systemen van hoger niveau voor het
overdragen van alle meet- en proceswaarden. Het wordt aangesloten via een 3-pins
aansluiting in het deksel van de behuizing.
